V吊り
許容荷重
5kg
(固定間隔1.5m時)
取付
ビス
付属
納期約2～3日
(入金確認後)
送料
別途

組み合わせ次第でレイアウト自由自在！V吊り医療用レール

セット同士を組み合わせるだけで手軽に設置できる医療用レールセット「メディスマイル V吊りタイプ」です。病院や診察室の間仕切りの他、フィッティングルームの間仕切りやエステ・サロン・接骨院などの目隠しにもお使いいただけます。天井に段差や障害物があってもV吊りレールなら安心して取付けられます。取付ビス付きだから届いてすぐに取付け可能です。

セット価格表｜メディスマイル V吊りタイプ

●価格表(税込)｜メディスマイル V吊りセット
商品名	カラー	セット価格 (税込)	無料お見積り
メディスマイル V吊りL型セット(250cm×150cm)	ソフトホワイト	¥16,544	無料見積
メディスマイル V吊り直線セット(300cm)		¥13,013	無料見積
メディスマイル V吊り直線セット(400cm)		¥17,391	無料見積

※注意※ カーブレールを連結する場合はこちらをご参照ください。
※お客様のモニター等の環境により実際の商品との色合いが異なる場合がございます。
※仕様書・取扱説明書はございません。ご了承ください。

●セット内容｜メディスマイル V吊りタイプ

セット内容

セット内容		数量
セット内容		L型 250×150cm	直線 300cm	直線 400cm
1	レール 200cm	1本	―	2本
2	レール 150cm	―	2本	―
3	カーブレール 150cm×50cm(200mmR)	1本	―	―
4	内ジョイント (テープジョイント入り)	1個	1個	1個
5	直線ジョイント	1個	1個	1個
6	サイドブラケット	1個	1個	1個
7	サイドブラケット Eファーストランナー(片開き)	1個	1個	1個
8	ランナー (8個/セット)	5セット	4セット	5セット
9	自在吊棒 44.5～80cm	10本	8本	12本
10	吊り金具(自在吊り用)	5個	4個	6個
11	取付ビス3.5×30	16個	14個	18個

セット同士を組み合わせて使用するなら
レールを結合するためのジョイントが必要です！

●ジョイント価格表(税込)
	カラー	数量	価格(税込)

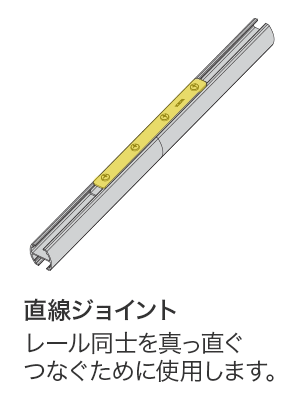

直線ジョイント使用方法について ※滑走性を保つため、内ジョイントとの併用をおすすめします。	ソフトホワイト	1個	¥319

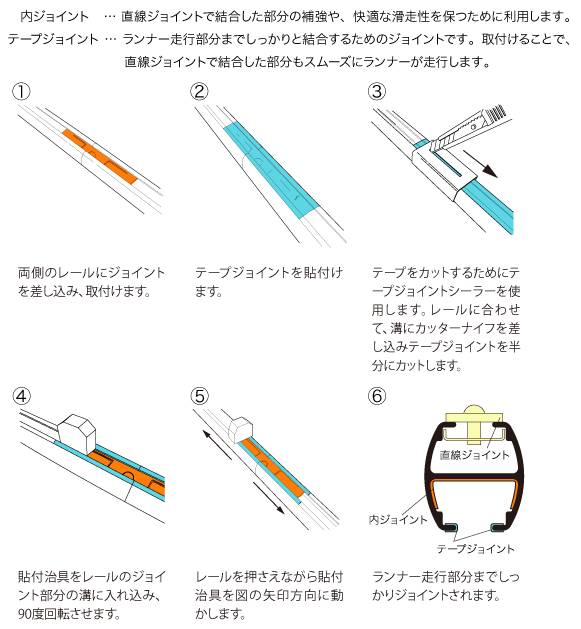

内ジョイント(テープジョイント入り) 使用方法について	―	1個	¥363
カーブジョイント使用方法について	ソフトホワイト	1個	¥561
ダブルジョイント使用方法について	ソフトホワイト	1個	¥286
直角ジョイント使用方法について	ソフトホワイト	1個	¥363
テープジョイントシーラーセット	―	1セット	¥440
テープジョイントセット	―	1セット(8枚入り)	¥880

まずは気軽に「無料お見積もり」をご依頼ください！

簡単3ステップで、あっという間に完成！

セットを選択

1

セットを選択

セットの組合せ例を参考にセットを選びます。

ジョイントを選択

2

ジョイントを選択

複数のセットを組み合わせる場合は、セット同士を結合するためのジョイントを選択します。

※セット単品で利用する場合は必要ありません。

各種部品を選択

3

各種部品を選択

状況により、セットの他に必要な部品があれば選択します。

■セット＋ジョイントの組合せ例※レールについては金ノコ等でカット調整していただくことが可能です。

Aカーブジョイントとの組合せ病室等のベッド周りの間仕切りとして利用される場合の一般的な組合せ例です。

1ベッド2床

セット名・部品名	数量	無料お見積り
メディスマイル V吊りL型セット (250cm×150cm)	2セット	無料見積
カーブジョイント	1個	無料見積
合計金額：33,649円(税込)

※注意※ カーブレールを連結する場合はこちらをご参照ください。

2ベッド3床

セット名・部品名	数量	無料お見積り
メディスマイル V吊りL型セット (250cm×150cm)	3セット	無料見積
カーブジョイント	2個	無料見積
合計金額：50,754円(税込)

※注意※ カーブレールを連結する場合はこちらをご参照ください。


レール	カーブレール	自在吊棒	ジョイント	サイドブラケット

3ベッド4床＋α

セット名・部品名	数量	無料お見積り
メディスマイル V吊りL型セット (250cm×150cm)	4セット	無料見積
メディスマイル V吊り直線セット (300cm)	1セット
カーブジョイント	4個
合計金額：81,433円(税込)

※注意※ カーブレールを連結する場合はこちらをご参照ください。

組合せ詳細はこちら

カーブレールを連結する場合の注意点
左図のようにカーブレールを連結する場合、直線レールとの重なり部分は約14cm程ございます。重なり分の有効寸法が短くなりますので予めご了承ください。

B直角ジョイントとの組合せ直線レールと直角ジョイントでシンプルに空間を2つに分ける組合せ例です。


レール	カーブレール	自在吊棒	ジョイント	サイドブラケット

セット名・部品名	数量	無料お見積り
メディスマイル V吊り直線セット (300cm)	3セット	無料見積
直角ジョイント	1個
直線ジョイント	1個
内ジョイント (テープジョイント入り)	1個
合計金額：40,084円(税込)

組合せ詳細はこちら

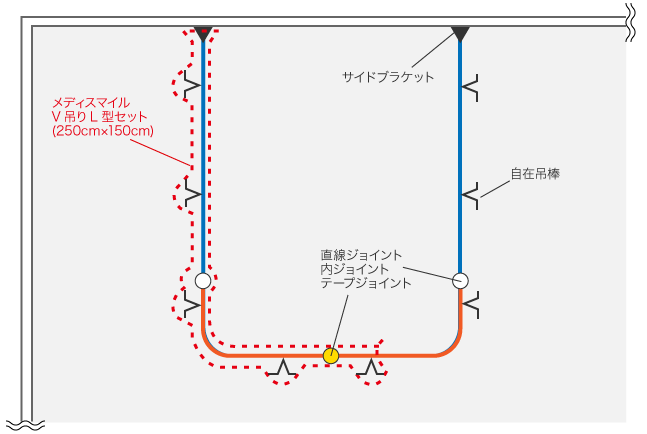

C直線ジョイントとの組合せL型レールを2セット組み合わせ、コの字型に空間を仕切る例です。


レール	カーブレール	自在吊棒	ジョイント	サイドブラケット

セット名・部品名	数量	無料お見積り
メディスマイル V吊りL型セット (250cm×150cm)	2セット	無料見積
直線ジョイント	1個
内ジョイント (テープジョイント入り)	1個
合計金額：33,770円(税込)

組合せ詳細はこちら

メディスマイルS吊りタイプ

天井に障害物有で下地が均等ならS吊りがおすすめ！

S吊り S吊り

蛍光灯やエアコン、スプリンクラーなどの障害物に対応でき、見た目もすっきりします。V吊りに比べると横の力に弱い面があります。

S吊りタイプはこちら

メディスマイル天井付タイプ

天井がフラットで下地が均等なら天井付けがおすすめ！

V吊り天井付け

引っ張る力に強く、見た目もすっきりします。蛍光灯などの障害物があったり、下地や天井の形状によっては設置が難しい場合があります。

天井付けタイプはこちら

部品価格｜メディスマイル V吊りタイプ

●レール価格表(税込)
部品名	カラー	数量	価格(税込)
レール 200cm	ソフトホワイト	1本	¥2,310
レール 300cm	ソフトホワイト	1本	¥3,465
レール 400cm	ソフトホワイト	1本	¥4,620
特注レール(最大400cmまで)	ソフトホワイト	1mあたり	¥1,320
カーブレール 100cm×100cm(200mmR)	ソフトホワイト	1本	¥2,629
特注カーブレール(200mmR)	―	1カ所	¥682

※特注品をご依頼の場合、平面図等を前もって送っていただけるとスムーズなお見積りが可能となります。
※全体カーブレールも取り扱っております。寸法については製品仕様をご確認ください。

●ジョイント価格表(税込)
	カラー	数量	価格(税込)
直線ジョイント使用方法について ※滑走性を保つため、内ジョイントとの併用をおすすめします。	ソフトホワイト	1個	¥319
内ジョイント(テープジョイント入り) 使用方法について	―	1個	¥363
カーブジョイント使用方法について	ソフトホワイト	1個	¥561
ダブルジョイント使用方法について	ソフトホワイト	1個	¥286
直角ジョイント使用方法について	ソフトホワイト	1個	¥363
テープジョイントシーラーセット	―	1セット	¥440
テープジョイントセット	―	1セット(8枚入り)	¥880

●部品価格表(税込)｜ランナー類
	カラー	数量	価格(税込)
ランナー	―	1セット(8個入り)	¥242
Eファーストランナー(片開き)	―	1個	¥253
Eファーストランナー(両開き)	―	1セット(2個入り)	¥363
中間ストップ	―	1個	¥132
ストップ	ソフトホワイト	1個	¥132

●部品価格表(税込)｜吊具類
	カラー	数量	価格(税込)
吊り金具(自在吊り用)	ソフトホワイト	1個	¥143
自在吊棒(17～25cm)	ソフトホワイト	1本	¥550
自在吊棒(25～41cm)			¥616
自在吊棒(34.5～60cm)			¥814
自在吊棒(44.5～80cm)			¥880
自在吊棒(64.5～120cm)			¥1,034

●部品価格表(税込)｜ブラケット類
	カラー	数量	価格(税込)
サイドブラケット	ソフトホワイト	1個	¥396
サイドブラケット Eファーストランナー	ソフトホワイト	1個	¥616
フリーサイドブラケット	ソフトホワイト	1個	¥198
正面Sブラケット	ソフトホワイト	1個	¥220
天井Sブラケット	ソフトホワイト	1個	¥143

まずは気軽に「無料お見積もり」をご依頼ください！

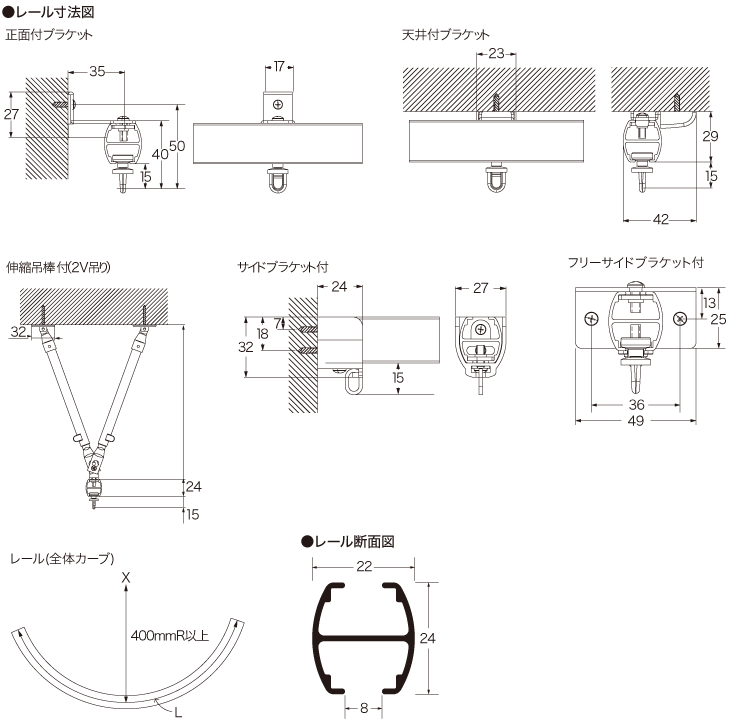

製品仕様｜メディスマイル V吊りタイプ

■製品仕様(単位：mm)

製品仕様

●材質
部品名	材質
レール	アルミニウム合金押出型材(アルマイト仕上げ＋フッ素樹脂特殊加工)
ストップ	ナイロン樹脂
ランナー	ポリエチレン樹脂＋ポリプロピレン樹脂
ブラケット	スチール

お見積もり(無料)について

商品の注文・購入にはお見積もりが必要になります。

●お見積もり記入例
メーカー	松装オリジナル
商品名	メディスマイル V吊りL型セット(250cm×150cm)
カラー	ソフトホワイト
取付方法	取付方法をご指定ください。
サイズ	製品サイズをご指定ください。 ※セット商品の場合、サイズが予め決められております。「セット価格表」をご確認いただき、既製サイズにてご指定ください。
数量	ご希望の数量をご指定ください。
オプション他	ご指示等ある場合は、こちらにご記入ください。

ご注意

※お客様のモニター等の環境により実際の商品との色合いが異なる場合があります。
※仕様書・取扱説明書はございません。ご了承ください。
※事前に取付位置の下地を必ずご確認ください。(下地：壁、天井の内側にある柱や間柱など素地に当たる部分)
※表示価格には取付費・工事費は含まれておりません。
※本製品は1,650円(税込)の送料が別途必要となります。(カーブレールを含む場合は別途2,200円が加算。北海道、九州、沖縄および離島などは別料金。一回のご注文で同一お届け先に限ります)
※納期はご入金確認後、約2～3日(メーカー休業日は除く)でのお届けになります。
※商品の仕様・価格は予告なく変更する場合がございます。
