ニチベイ・ハニカムスクリーン
「レフィーナ25・45」
サーモブロックタイプ
仕様と構造
操作について｜サーモブロックタイプ
■操作方法
●スマートコード式
シングルスタイル
ボトルプルコードを少し引いて手を緩めると、スクリーンがゆっくりと下降します。(下降ブレーキ・障害停止機構搭載)ボトルプルコードを繰り返し引くと、スクリーンが上昇します。
ツインスタイル
切替えグリップを回し、表示部を確認しながら昇降・調光の切り替えを行います。切替えグリップ下のコード止めを少し引いて手を緩めると、スクリーンがゆっくりと下降します。コード止めを繰り返し引くと、スクリーンが上昇します。(下降ブレーキ・障害停止機構搭載)
●コード式
小さなサイズの窓にも対応。上部のヘッドボックスもコンパクトです。
昇降側(指定側)のコードを少し引いて手を緩めると、スクリーンが下降。同じコードを下に引き下げると、スクリーンが上昇します。
調光側(昇降とは反対側)のコードを少し引いて手を緩めると、スクリーンが下降します。同じコードを下に引き下げると、スクリーンが上昇します。
●チェーン式
大開口窓にも対応。1本のチェーンなのですっきりとしています。手前のチェーンを少し引いて手を緩めると、スクリーンがゆっくりと下降します。(下降ブレーキ・障害停止機能搭載)手前のチェーンを引き下げると、スクリーンが上昇します。
●ワンチェーン式
大開口窓にも対応。ループ状のチェーン1本なのですっきりとしています。昇降・調光時ともに、自動下降中にチェーンが回らず、操作音が小さくなりました。
手前のチェーンを少し引いて手を緩めると、スクリーンがゆっくりと下降します。(下降ブレーキ・障害停止機構搭載)手前のチェーンを引き下げると、スクリーンが上昇します。
奥側のチェーンを少し引いて手を緩めると、スクリーンがゆっくりと下降します。(下降ブレーキ搭載)奥側のチェーンを引き下げると、スクリーンが上昇します。
■操作上のご注意
ツインスタイルの場合
ボトムレールを上げる(図②)場合は、先に中間バーを上げて(図①)から操作を行ってください。中間バーが降りた状態で昇降しますと過剰な負荷がかかり故障の原因となります。

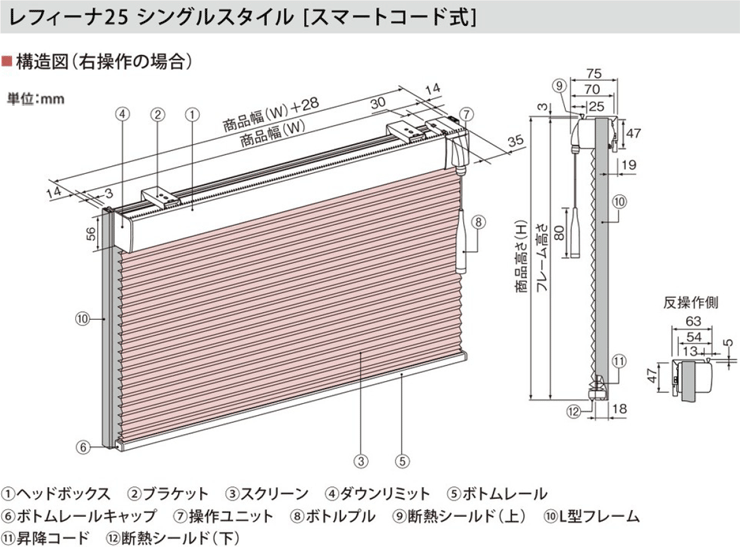

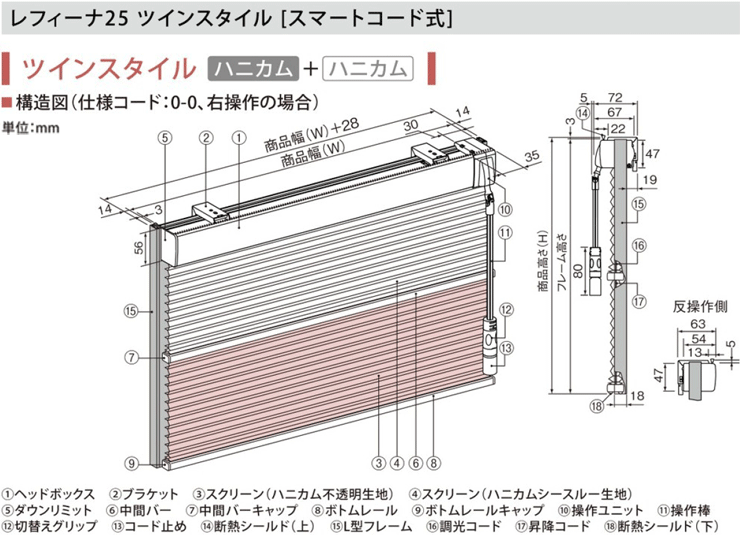

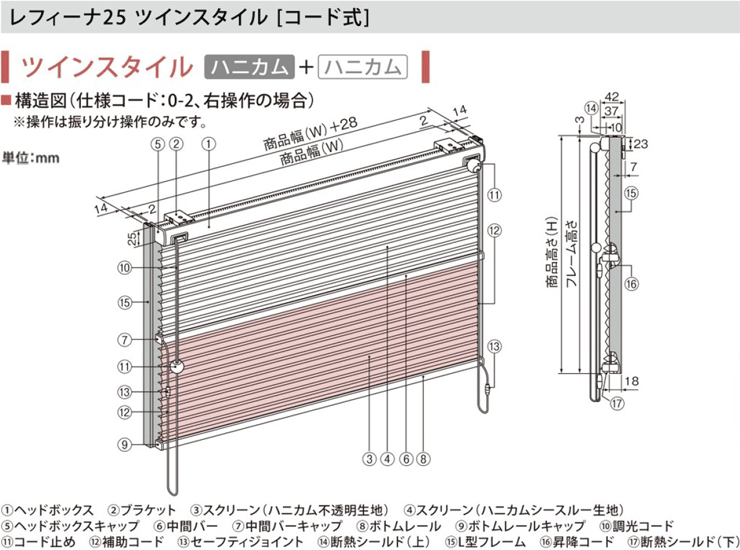

構造図｜サーモブロックタイプ
●ブラケット
レフィーナ25 コード式のブラケット寸法図
| 製品幅(W) | 個数 |
|---|---|
| 〜120cm | 2個 |
| 120.5〜200cm | 3個 |

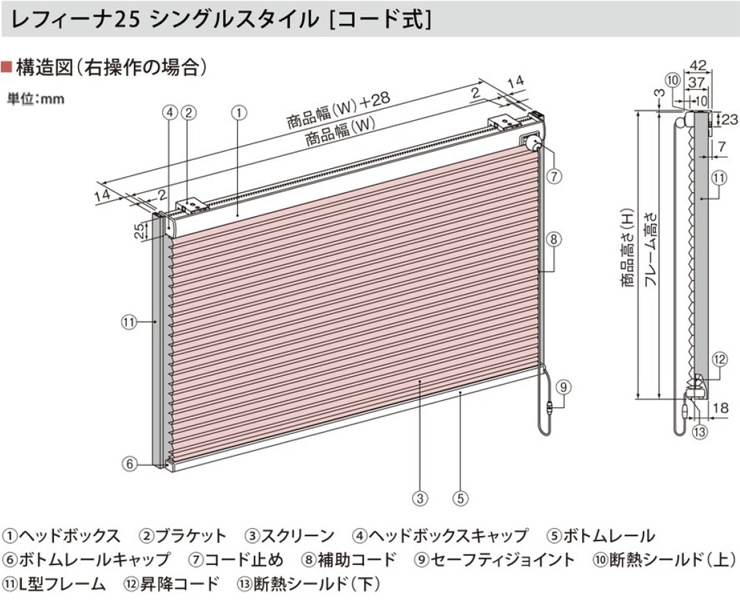

レフィーナ25 サーモブロックタイプ シングルスタイル コード式
●ブラインドボックス(カーテンボックス)への納まり
レフィーナ25 サーモブロックタイプ シングルスタイル コード式
仕様｜サーモブロックタイプ
レフィーナ25 サーモブロックタイプ

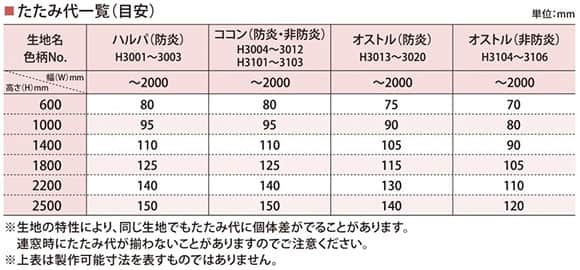

シングルスタイル コード式
| セル幅 | 25mm | |
|---|---|---|
| 商品略号 | HSC-25T | |
| 制作可能範囲 | 製品幅(W) | 25〜200cm |
| 製品高さ(H) | 30〜250cm | |
| 面積 | 5m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 昇降コード | 材質：ポリエステル | |
| L型フレーム | 材質：樹脂 | |

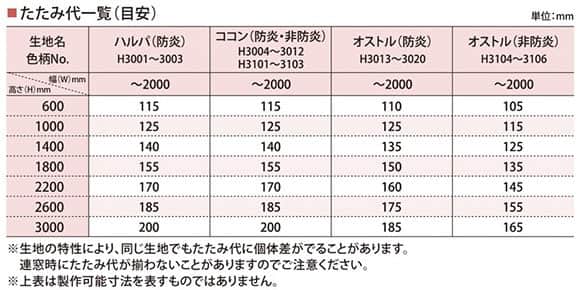

レフィーナ25 サーモブロックタイプ

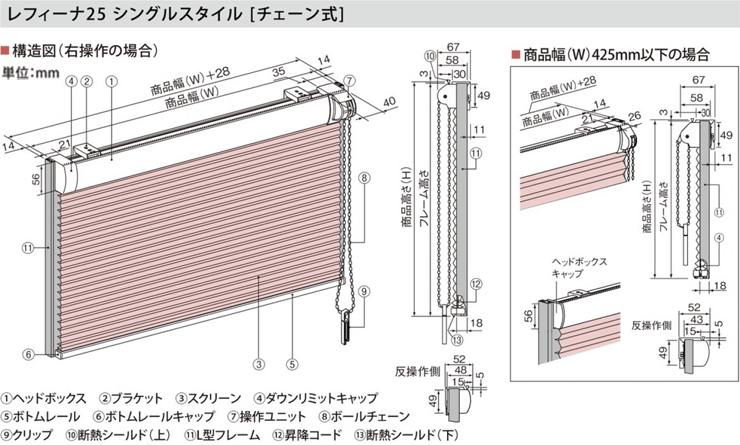

シングルスタイル チェーン式
| セル幅 | 25mm | |
|---|---|---|
| 商品略号 | HSR-25T | |
| 制作可能範囲 | 製品幅(W) | 31〜200cm |
| 製品高さ(H) | 30〜300cm | |
| 面積 | 6m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 昇降コード | 材質：ポリエステル | |
| ボールチェーン | コード：ポリエステル、ボール：樹脂 | |
| L型フレーム | 材質：樹脂 | |

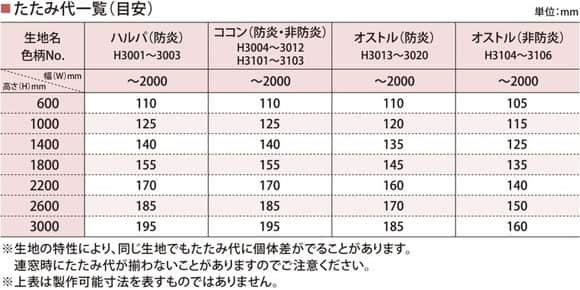

レフィーナ25 サーモブロックタイプ
シングルスタイル スマートコード式
| セル幅 | 25mm | |
|---|---|---|
| 商品略号 | HSS-25T | |
| 制作可能範囲 | 製品幅(W) | 43〜200cm |
| 製品高さ(H) | 30〜300cm | |
| 面積 | 6m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 昇降コード | 材質：ポリエステル | |
| グリップ | 樹脂 | |
| L型フレーム | 材質：樹脂 | |

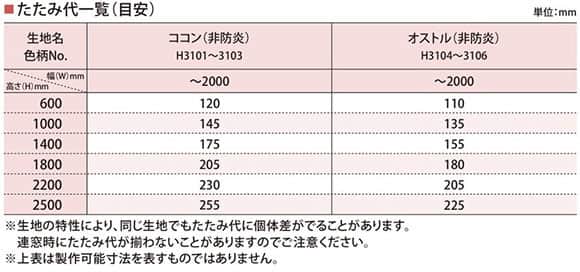

レフィーナ25 サーモブロックタイプ
ツインスタイル コード式
| セル幅 | 25mm | |
|---|---|---|
| 商品略号 | HSTCH-25T | |
| 制作可能範囲 | 製品幅(W) | 25〜200cm |
| 製品高さ(H) | 30〜250cm | |
| 面積 | 2.5m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 中間バー | ||
| 昇降コード | 材質：ポリエステル | |
| 調光コード | ||
| L型フレーム | 材質：樹脂 | |

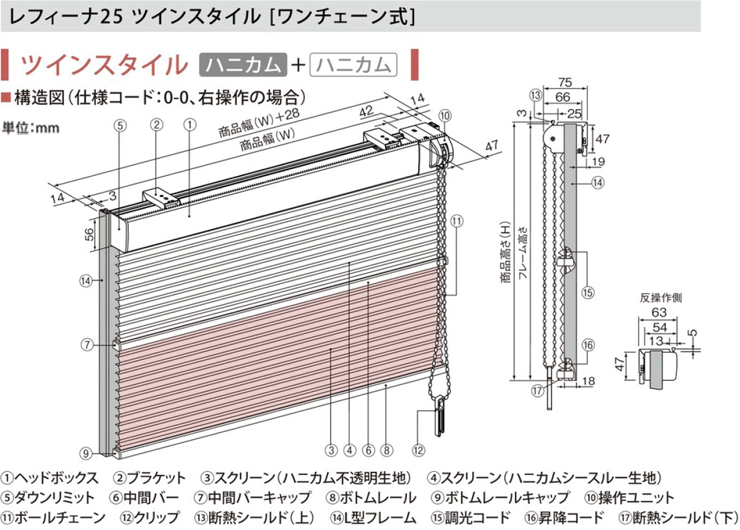

レフィーナ25 サーモブロックタイプ
ツインスタイル ワンチェーン式
| セル幅 | 25mm | |
|---|---|---|
| 商品略号 | HSTGH-25T | |
| 制作可能範囲 | 製品幅(W) | 43〜200cm |
| 製品高さ(H) | 30〜300cm | |
| 面積 | 6m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 中間バー | ||
| 昇降コード | 材質：ポリエステル | |
| 調光コード | ||
| ボールチェーン | コード：ポリエステル、ボール：樹脂 | |
| L型フレーム | 材質：樹脂 | |

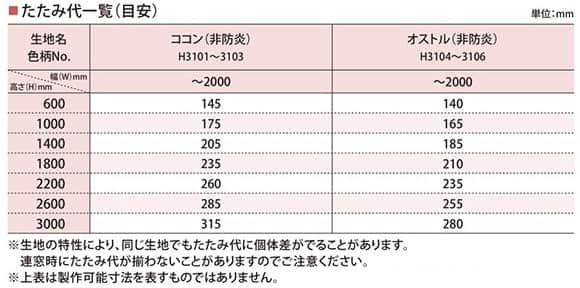

レフィーナ25 サーモブロックタイプ
ツインスタイル スマートコード式
| セル幅 | 25mm | |
|---|---|---|
| 商品略号 | HSTSH-25T | |
| 制作可能範囲 | 製品幅(W) | 43〜200cm |
| 製品高さ(H) | 30〜300cm | |
| 面積 | 4.16m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 中間バー | ||
| 昇降コード | 材質：ポリエステル | |
| 調光コード | ||
| グリップ | 樹脂 | |
| L型フレーム | 材質：樹脂 | |
レフィーナ45 サーモブロックタイプ

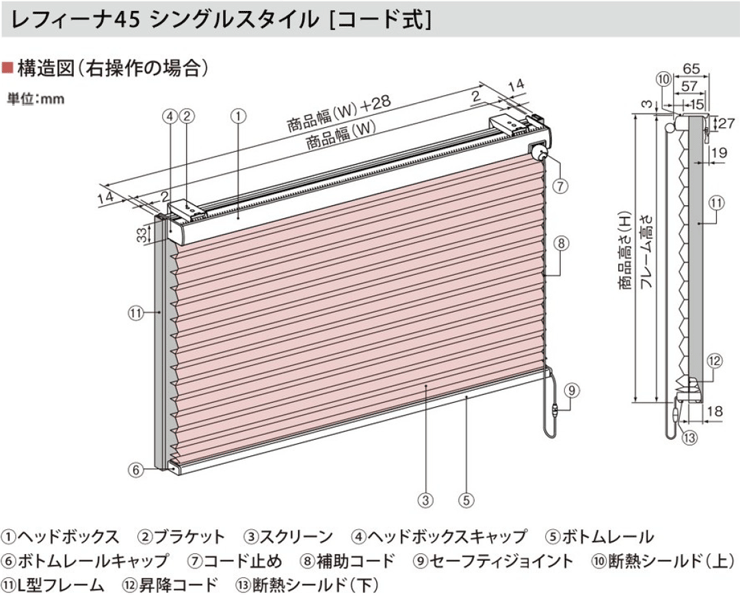

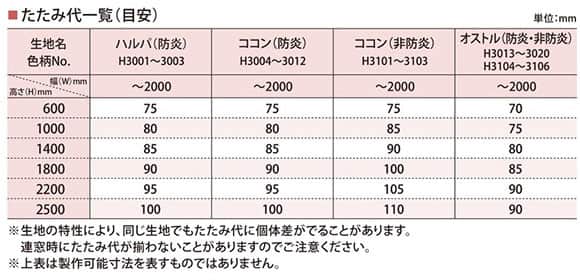

シングルスタイル コード式
| セル幅 | 45mm | |
|---|---|---|
| 商品略号 | HSC-45T | |
| 制作可能範囲 | 製品幅(W) | 25〜200cm |
| 製品高さ(H) | 30〜250cm | |
| 面積 | 5m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 昇降コード | 材質：ポリエステル | |
| L型フレーム | 材質：樹脂 | |
レフィーナ45 サーモブロックタイプ

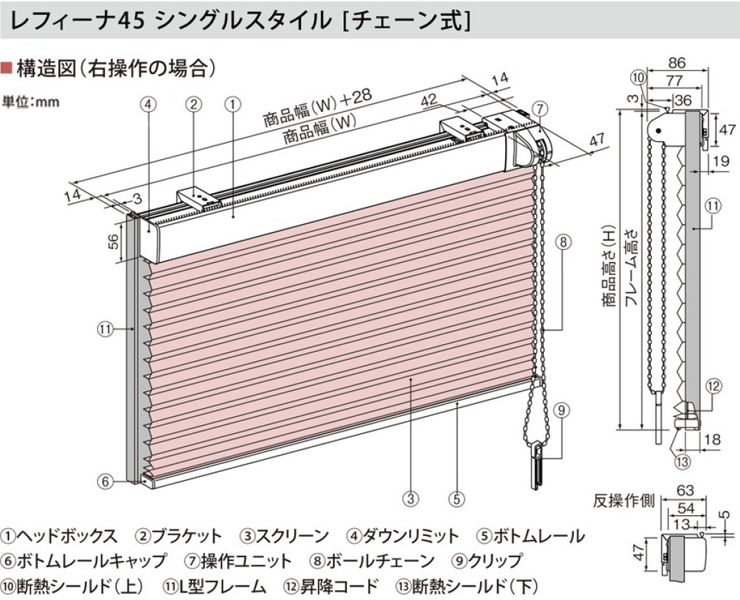

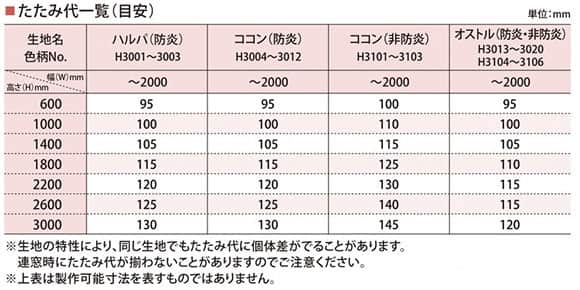

シングルスタイル チェーン式
| セル幅 | 45mm | |
|---|---|---|
| 商品略号 | HSR-45T | |
| 制作可能範囲 | 製品幅(W) | 50〜200cm |
| 製品高さ(H) | 30〜300cm | |
| 面積 | 6m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 昇降コード | 材質：ポリエステル | |
| ボールチェーン | コード：ポリエステル、ボール：樹脂 | |
| L型フレーム | 材質：樹脂 | |

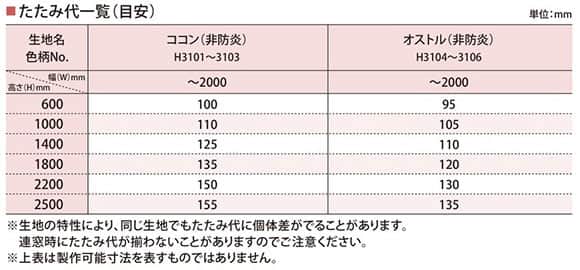

レフィーナ45 サーモブロックタイプ

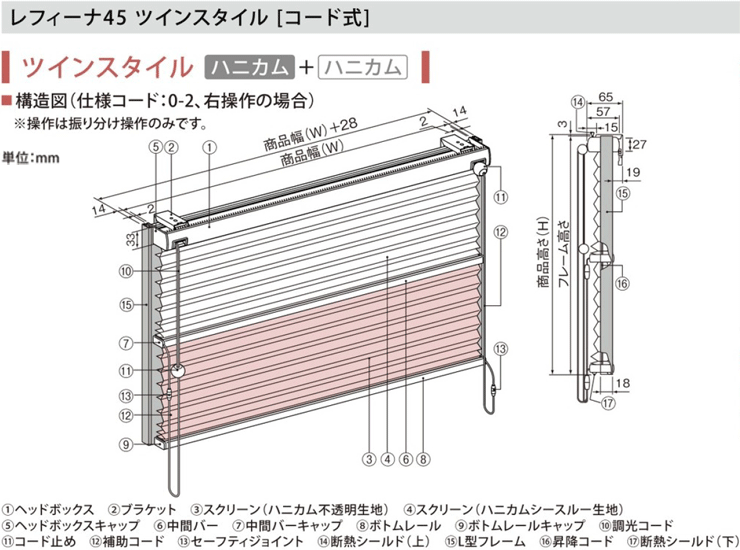

ツインスタイル コード式
| セル幅 | 45mm | |
|---|---|---|
| 商品略号 | HSTCH-45T | |
| 制作可能範囲 | 製品幅(W) | 25〜200cm |
| 製品高さ(H) | 30〜250cm | |
| 面積 | 2.5m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 中間バー | ||
| 昇降コード | 材質：ポリエステル | |
| 調光コード | ||
| L型フレーム | 材質：樹脂 | |
レフィーナ45 サーモブロックタイプ

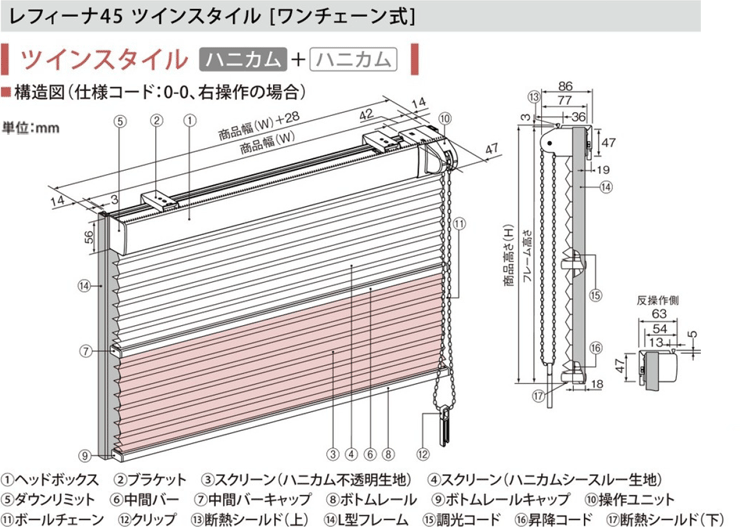

ツインスタイル ワンチェーン式
| セル幅 | 45mm | |
|---|---|---|
| 商品略号 | HSTGH-45T | |
| 制作可能範囲 | 製品幅(W) | 43〜200cm |
| 製品高さ(H) | 30〜300cm | |
| 面積 | 4.5m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 中間バー | ||
| 昇降コード | 材質：ポリエステル | |
| 調光コード | ||
| ボールチェーン | コード：ポリエステル、ボール：樹脂 | |
| L型フレーム | 材質：樹脂 | |
レフィーナ45 サーモブロックタイプ

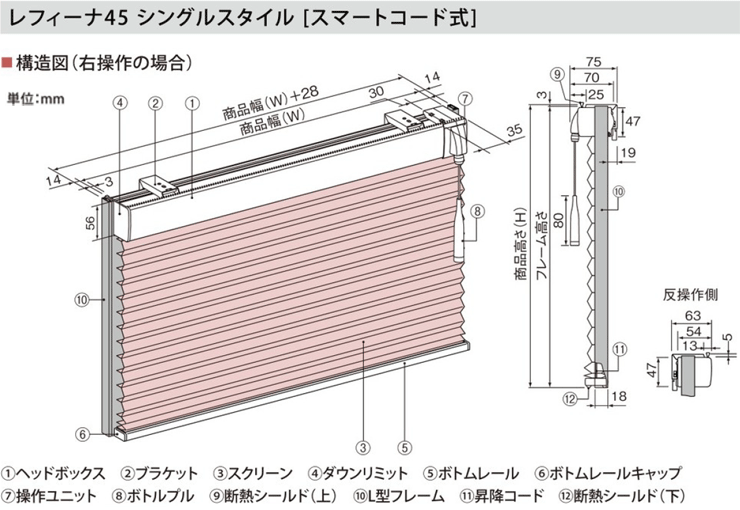

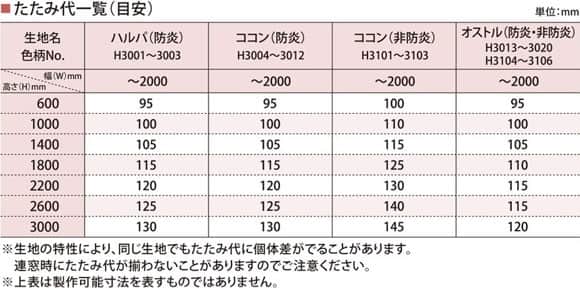

シングルスタイル スマートコード式
| セル幅 | 45mm | |
|---|---|---|
| 商品略号 | HSS-45T | |
| 制作可能範囲 | 製品幅(W) | 43〜200cm |
| 製品高さ(H) | 30〜300cm | |
| 面積 | 6m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 昇降コード | 材質：ポリエステル | |
| グリップ | 樹脂 | |
| L型フレーム | 材質：樹脂 | |

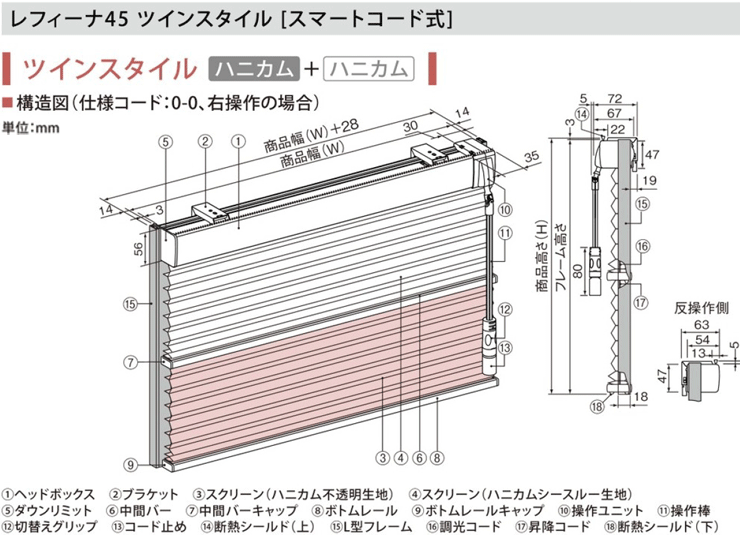

レフィーナ45 サーモブロックタイプ

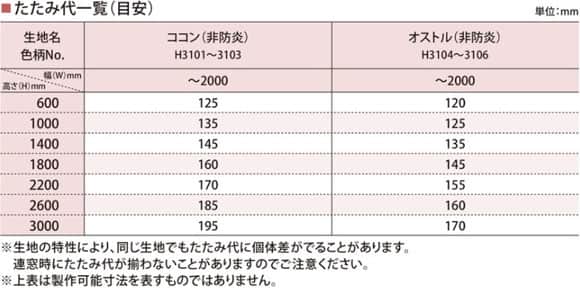

ツインスタイル スマートコード式
| セル幅 | 45mm | |
|---|---|---|
| 商品略号 | HSTSH-45T | |
| 制作可能範囲 | 製品幅(W) | 43〜200cm |
| 製品高さ(H) | 30〜300cm | |
| 面積 | 3.6m2 | |
| ヘッドボックス | 材質：アルミニウム合金 | |
| ボトムレール | ||
| 中間バー | ||
| 昇降コード | 材質：ポリエステル | |
| 調光コード | ||
| グリップ | 樹脂 | |
| L型フレーム | 材質：樹脂 | |
※生地により製作可能範囲は異なります。
詳しくは「製品タイプ一覧」または「生地一覧」から各商品ページの価格表をご参照ください。
製品タイプ一覧はこちら生地一覧はこちら
操作部の長さ｜サーモブロックタイプ
●コード式(昇降コード・調光コードの長さ)
●スマートコード式・シングルスタイル(グリップ下端までの長さ)
●スマートコード式・ツインスタイル(上部調光側グリップ下端までの長さ)
●チェーン式(ボールチェーンの長さ)
●ワンチェーン式(ボールチェーンの長さ)
オプション(※有料)
■取付補助ブラケット
●取付補助ブラケットL型タイプ
メーカー標準価格:847円(税込)/1セット2個入
松装販売価格：462円(税込)/1セット2個入
●取付補助ブラケットT型タイプ
メーカー標準価格:847円(税込)/1セット2個入
松装販売価格：462円(税込)/1セット2個入
■ソフトクッション
ボトムレール、中間バーと窓枠との接触音を軽減します。
●ソフトクッション
メーカー標準価格:330円(税込)/1セット8個入
松装販売価格：187円(税込)/1セット8個入
■ブラケットスペーサー
窓枠の上の壁面に商品を取付ける場合、壁面と窓枠の段差を解消するために使用します。
●ブラケットスペーサー
メーカー標準価格:77円(税込)/1個
松装販売価格：44円(税込)/1個
- ※ブラケットスペーサーの組み合せは最大4連(4個)までです。
- ※ブラケットスペーサー用ネジは3連の場合、最低60mm以上のネジをご用意ください。
- ※ブラケットスペーサー用ネジは4連の場合、最低70mm以上のネジをご用意ください。
●ブラケットスペーサー10
メーカー標準価格:220円(税込)/1セット
松装販売価格：121円(税込)/1セット
- ※ブラケットスペーサー：1個、ブラケットスペーサー用取付けネジ、ブラケット用取付けネジのセットになります。
●ブラケットスペーサー18
メーカー標準価格:286円(税込)/1セット
松装販売価格：154円(税込)/1セット
- ※ブラケットスペーサー：2個、ブラケットスペーサー用取付けネジ、ブラケット用取付けネジのセットになります。
採寸・取付方法｜サーモブロックタイプ
●採寸方法
製品幅(W)の採寸方法
窓枠内側の数ヵ所(上側、中央、下側)を採寸します。そのうち最も小さい寸法を1mm単位でご指示ください。
(例)上側=180cm、中央=179.9cm、下側=180.1cmの場合
製品幅(W)=179.9cm
製品高さ(H)の採寸方法
窓枠内側の数ヵ所(左側、中央、右側)を採寸します。そのうち最も小さい寸法を1mm単位でご指示ください。
(例)上側=90cm、中央=89.9cm、下側=89.8cmの場合
製品高さ(H)=89.8cm
採寸上のご注意
- ※窓枠内側にゆがみがないかを必ず確認してください。
- ※窓枠に大きなゆがみ(幅・高さ・対角をそれぞれ数ヵ所採寸し、その差が3mm以上)がある場合は、必ずゆがみを調整してください。
- ※ゆがみがあると昇降不良が発生し故障の原因になる場合があります。
取付上のご注意
- ※回転窓、内開き窓等、室内側に倒れたり、開くタイプの窓には取付けることはできません。
- ※商品は窓のクレセント、ドアクローザー、ハンドル等が干渉しないように取付けてください。
- ※商品を固定するブラケット、L型フレームは付属のネジで取付けます。取付け面にはしっかりとした下地があることを確認してください。
●ブラケットの取付方法
※付属のネジは木枠用です。その他の場所で使用する際には用途に合ったネジをご用意ください。
※カーテンレール取付用ナットはご注文の際にその他欄にご記入ください。
●ブラケット取付位置
Aの寸法
コード式：1〜3cm
スマートコード式：4〜6cm
チェーン式：5〜7cm
ワンチェーン式：5〜7cm
※ブラケットは上図のような位置に、2本のネジでしっかりと固定してください。
●本体の取付・取り外し方法
ヘッドボックスをブラケット手前のツメに引っかけてから、奥へ押し上げるように、カチッと押し込んでください。
スクリーンをたたみ込み、本体を手でささえながらブラケット背面下部のプッシュボタンを押してください。
