壁面カマチセット

壁面カマチを取付けることで、開口部のゆがみ等で生じる製品本体と壁面のすき間を防ぎます。

■価格

製品本体価格＋下記オプション価格

価格表｜壁面カマチセット

壁面カマチ長さ	パネル2組〜4組
〜2000mm	¥10,120 ¥6,578
〜2700mm	¥11,660 ¥7,579
〜3000mm	¥13,200 ¥8,580

• ※上記価格には、壁面カマチ1本、クッションゴム、取付ビスの部品が含まれます。
• ※壁面カマチの長さは1mm単位での製作となります。
• ※価格は税込です。取付費・工事費などは含まれておりません。

■壁面カマチ形状(断面図)単位：mm

パネル組数	2組〜4組
下レール	各レール共通
断面図

■部品色

• ※製品本体のフレームカラーと同系色となります。

■採寸方法

»「壁面カマチセット(有料オプション)を取付ける場合の採寸方法」をご確認ください。

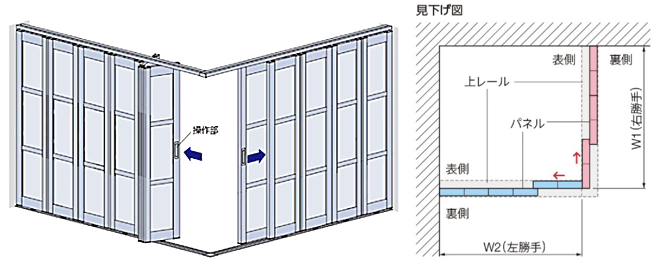

コーナー納まり

コーナーをL字に仕切って新たに部屋をつくることができます。和室や寝室にしたりと、部屋の用途が広がります。

※シリンダー鎌錠と組み合わせることはできません。

※優先するパネルの位置によりW1、W2の製品幅が異なります。ご依頼の際は採寸方法をよくご確認のうえ、寸法をご指定ください。

■価格

W1製品本体価格＋W2製品本体価格

■対応している下レール

フラットガイドレール

■製作可能寸法・製品重量

製作可能寸法・製品重量｜コーナー納まり

パネル組数	2組	3組	4組
製品幅(W1・W2)	1500〜2454mm	2455〜3700mm	3701〜4940mm
製品高さ(H)	1700〜3000(2500)mm
製品重量	約10kg/m2

• ※W1、W2は異なるパネル枚数で組み合わせて製作することもできます。
• ※( )はパネルデザインAの場合。パネルデザインFの場合、製品高さは2201mm以上での製作。
• ※製品幅(W)、製品高さ(H)ともに1mm単位での製作となります。
• ※操作部は「引手」のみの対応となります。

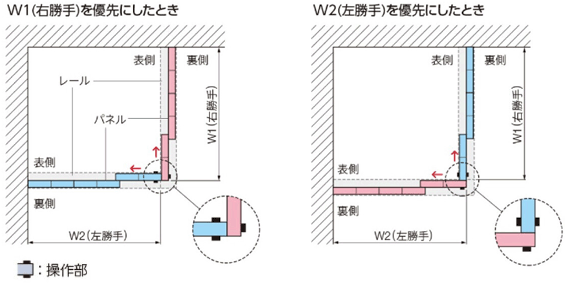

■パネルの優先について

優先するパネルと操作位置は下記のようになります。使い勝手を考慮して、パネルの優先をご指定ください。

※図はパネル3枚、袖壁なしの場合となります。

■部品色の組み合わせ

部品色はフレームカラーによりあらかじめ決まった下表の組み合わせになります。上レールと下レールの色は、天井や床材の色に合わせて選ぶこともできます。

※ ご指定がない場合は、下表のあらかじめ決まった色の組み合わせになります。

フレームカラー		上レール・下レール	レールキャップ
単色	PL-800 マットホワイト	マットホワイト	ホワイト
	PL-806 モダンシルバー	モダンシルバー	グレー
	PL-807 ブラック	ブラック	ブラック
木目調	PL-802 ホワイト(木目調)	マットホワイト	ホワイト
	PL-803 ライトブラウン(木目調)	モダンシルバー	グレー
	PL-804 ブラウン(木目調)	モダンシルバー	グレー
	PL-805 ダークブラウン(木目調)	ブラック	ブラック

■上レール

■下レール

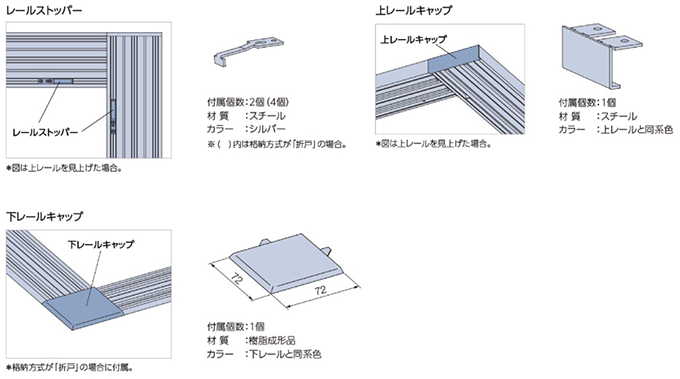

■専用付属部品

※図は上レールを見上げた場合となります。

■採寸方法

»製品高さの採寸方法はこちらをご確認ください。

シリンダー鎌錠

表側はキー操作、裏側はスライドで施錠できます。プライバシーを確保したい個室や、特定の人が施錠を行う場所におすすめです。

※アウトセット納まり、コーナー納まりと組み合わせることはできません。

■価格

製品本体価格＋下記オプション価格（税込）

パネル組数	2組	3組	4組
価格	¥48,400 ¥31,460	¥60,500 ¥39,325	¥72,600 ¥47,190

※取付費・工事費などは含まれておりません。

■製作可能寸法・製品重量

製作可能寸法・製品重量｜シリンダー鎌錠

パネル枚数	2組	3組	4組
製品幅(W)	1530〜2484mm	2485〜3730mm	3731〜4970mm
製品高さ(H)	1700〜3000(2500)mm
製品重量	約10kg/m2
1組あたりのパネル幅	（製品幅+22.7）/2	（製品幅+30）/3	（製品幅+40）/4
たたみ込み寸法	（製品幅+22.7）/4	（製品幅+30）/6	（製品幅+40）/8
たたみしろ寸法	各パネル組数ごとのたたみしろ寸法+25
有効開口寸法 (格納したとき)	製品幅-たたみしろ寸法
有効開口寸法 (出入りするとき)	取手：パネル幅-190/引手：パネル幅-85

• ※(　)内はパネルデザインがAの場合。パネルデザインFの場合、製品高さは2201mm以上での製作。

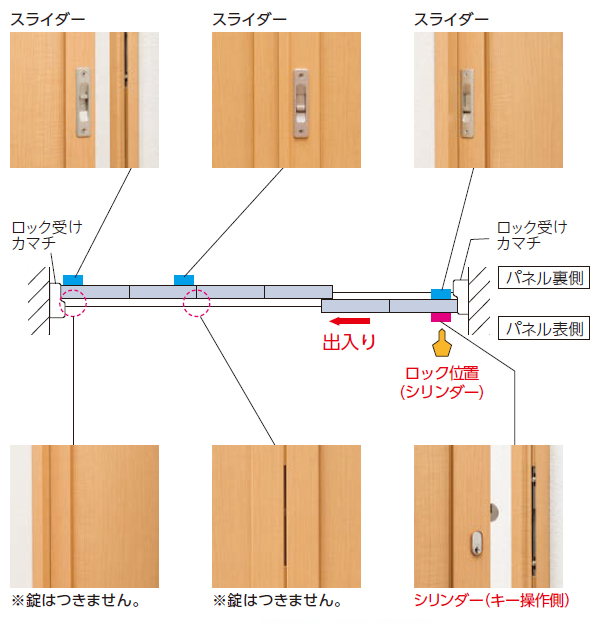

■構造と部品

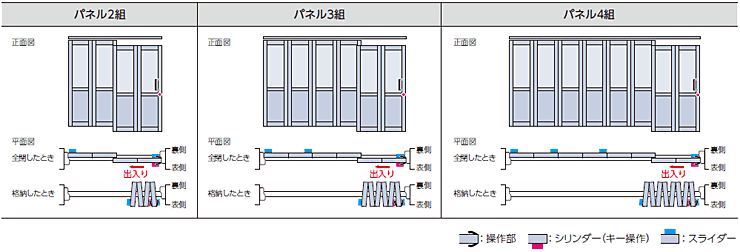

■パネルの納まり

パネルの納まりは、折戸+引戸と同じです。

シリンダー鎌錠は操作部がついたパネルのみにつきます。

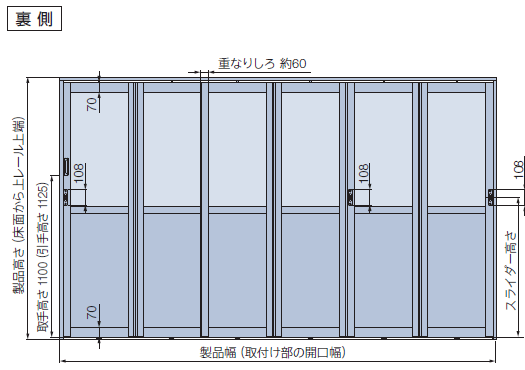

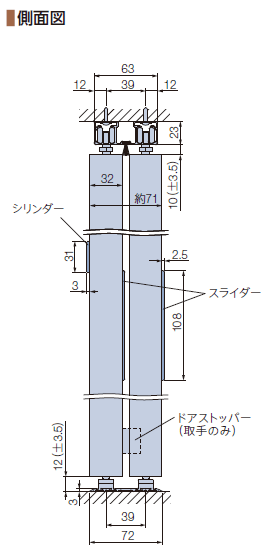

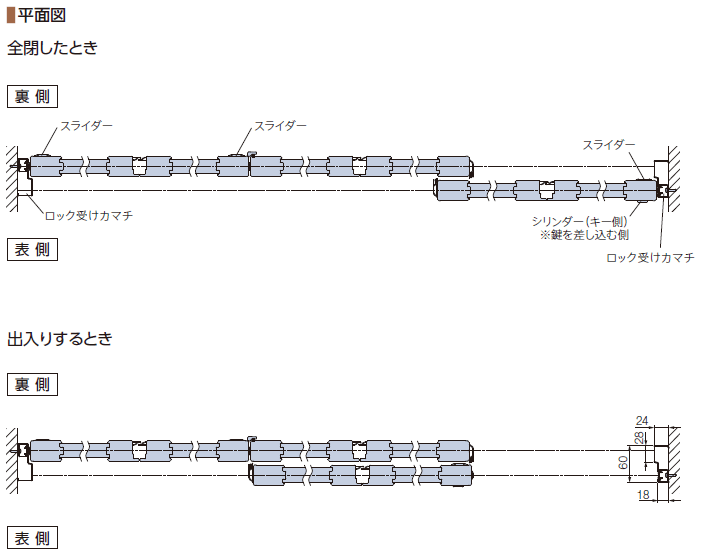

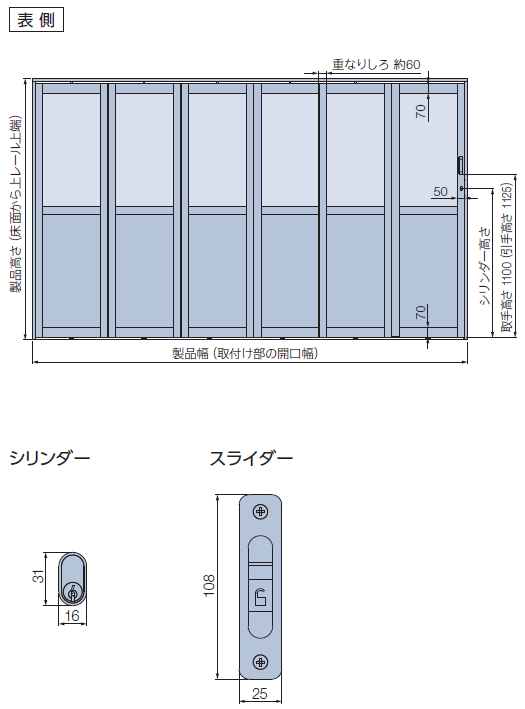

■製品詳細図単位：mm

シリンダー・スライダーの高さ

パネルデザインA・Bの場合

製品高さ	シリンダーの高さ	スライダーの高さ
1700〜2700mm	1027mm	960mm

パネルデザインCの場合

製品高さ	シリンダーの高さ	スライダーの高さ
1700〜2200mm	902mm	835mm
2201〜2700mm	1027mm	960mm

パネルデザインFの場合

製品高さ	シリンダーの高さ	スライダーの高さ
2201〜3000mm	902mm	835mm

クロス貼り

パネル部分にお好みのクロス(壁紙)を貼ることができます。部屋の壁紙と合わせたり、気に入った壁紙を貼ってオリジナルの間仕切りを作ったり、インテリアの楽しさが広がります。

■価格

製品本体価格×0.95

• ※壁紙手配および貼り施工は、別途手配となります。

■製作可能寸法

パネル組数	2組	3組	4組
製品幅	1500〜2454mm	〜3700mm	〜4940mm
製品高さ	1700〜3000（2500）mm
製品重量	約10kg/m2

• ※（）内はパネルデザインAの場合。パネルデザインFの場合、製品高さは2201mm以上での製作。

■対応パネルデザイン

A-2・B-2〜B-3・C-2〜C-5・F2〜F4

• ※パネルの貼り下地はクロス貼り可能な防湿シート仕上げのMDF(繊維化した木材を接着剤とともに熱圧成形したもの)になります。

»パネルデザインの詳細はこちら

上部開口仕様

一番上のパネルを抜き、枠のみにする仕様。
一つの空間を仕切った際の、採光や空調の通りを良くします。

■製作可能寸法

パネル組数	2組	3組	4組
製品幅	1500〜2454mm	〜3700mm	〜4940mm
製品高さ	パネルデザインC：1700〜3000mm、パネルデザインF：2201〜3000mm
製品重量	約10kg/m2

■対応パネルデザイン

C-1〜C-4・F1〜F3

»パネルデザインの詳細はこちら

■開口寸法

※図はパネルデザインD-4の場合

• ※開口部・パネル・採光窓の寸法は均等になります。

■価格

製品本体価格と同価格

開口寸法計算式

パネルデザイン	開口寸法計算式
C・D	（製品高さ-200-下表A寸法）/3
F・G	（製品高さ-230-下表A寸法）/4

A寸法

埋込レール	露出レール	フラットガイドレール
45mm	57mm	48mm
