タチカワブラインド・間仕切「プレイス」製品仕様(引戸)

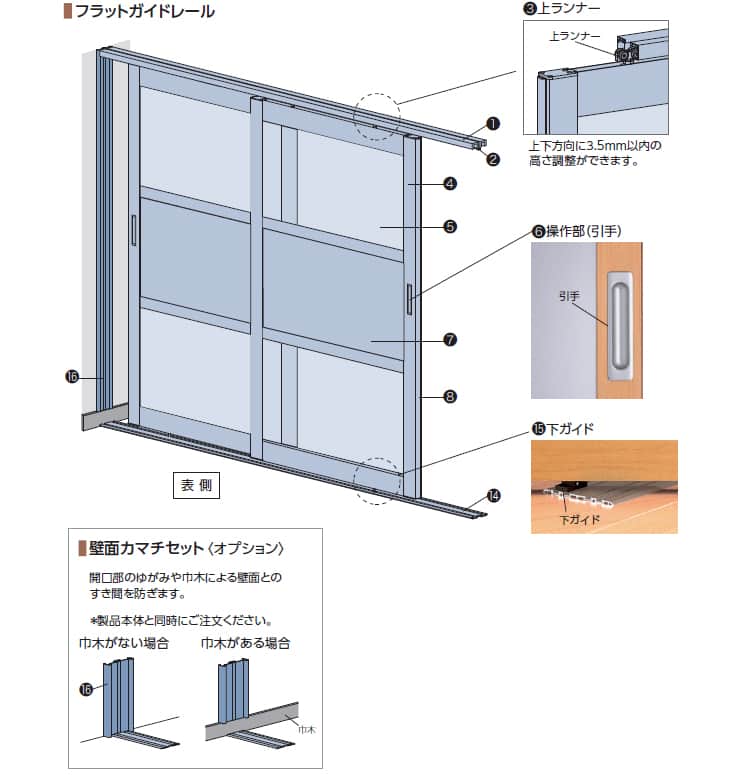

構造図

※図はパネルデザインD-4、右勝手の場合

単位：mm

部品名	材質	備考

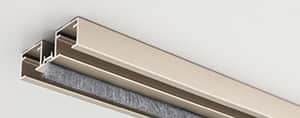

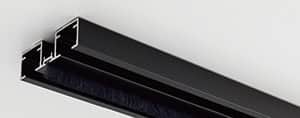

①上レール	アルミ押出し形材	マットホワイト、モダンシルバー、ブラック

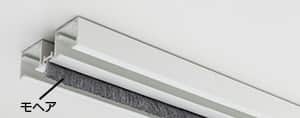

②モヘア	化学繊維	グレー、ブラック上レールに付属し、パネルのすき間を防ぐ部品。
③上ランナー	樹脂成形品、他	製品取付けの際、上下方向に3.5mm以内の高さ調整ができます。
④フレーム	ポリオレフィンシート貼りアルミ押出し形材	木目調4色(環境に優しいオレフィン系シート)
④フレーム	アルミ押出し形材	マットホワイト、モダンシルバー、ブラック
⑤採光窓	MS樹脂板 3mm厚	フロスト調、クリアー、スモーク
⑥操作部(引手)	亜鉛ダイキャスト	モダンシルバー
⑦パネル	ポリオレフィンシート貼りMDF 5.5mm厚 ※MDF：線維化した木材を接着剤とともに熱圧成形したもの。	マットホワイト、ブラック、木目調4色表面には環境にやさしいオレフィン系シート
⑧クッションゴム類	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック
⑨ドアストッパー	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック下レールがノンレールの場合に製品に付属しています。
⑩床ガイド	スチール、他	下レールがノンレールの場合に製品に付属しています。床面に取付けて、格納側のパネルが振れるのを防ぎます。
⑪床付けマグネット	スチール	シルバー下レールがノンレール(パネル3枚以上)の場合に製品に付属しています。プレートの上部にパネルがくると、マグネットの力でツメが立ち上がり、パネルを固定し振れを防ぎます。
⑫パネルガイド	スチール、他	下レールがノンレールの場合に付属しています。パネル同士をつなぎ連動させて、パネルの振れを防ぎます。
⑬パネルストッパー	スチール	下レールがノンレール(パネル3枚以上)の場合に製品に付属しています。格納側のパネルを固定し、パネルの戻りを防ぎます。
⑭下レール ※	アルミ押出し形材	マットホワイト、モダンシルバー、ブラック段差わずか3mmのフラットで安心なフラットガイドレール
⑮下ガイド	樹脂成形品、他	ダーク下レールがフラットガイドレールの場合にパネルに組み込まれています。
⑯壁面カマチセット【有料オプション】	ポリオレフィンシート貼りアルミ押出し形材	木目調4色
⑯壁面カマチセット【有料オプション】	アルミ押出し形材	マットホワイト、モダンシルバー、ブラック

※ビスでの取付けをご希望の場合は、無料お見積もりフォームのその他欄に【フラットガイドレール用ビス】とご指示いただくと、穴加工された下レールにビス（サラタッピングビス 3.5mm × 12mm）が付属します。

詳細図、上下レールの納まり図はデジタルカタログをご確認ください

パネルの納まり

■パネルの納まり

操作位置とパネルの納まりは下表のようになります。使い勝手を考慮して右勝手・左勝手をご指定ください。

●ノンレール

※パネル2枚時のみ左右のどちらからでも出入りができます。
パネル3枚以上は、パネルが連結して動きます。また、格納側のパネルはパネルストッパーにより固定されています。
※床付けマグネットはパネルが3枚以上のときに付属します。

●フラットガイドレール

※パネルが独立しており、どのパネルからでも出入りができます。

■パネルの納まり寸法

製品幅などにより、納まり寸法、有効開口寸法が異なります。また、下記の寸法は計算値のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。

※出入りのしやすさを考慮して、通り抜けが可能な有効開口寸法を確保できるパネル枚数、製品幅にすることをおすすめします。(有効開口寸法の目安＝通常：750mm以上、車イス：800mm以上)

ノンレール

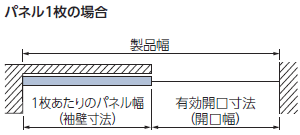

パネル1枚の場合(ノンレール)

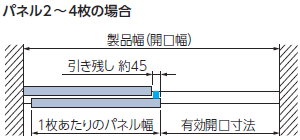

パネル2～4枚の場合(ノンレール)

●パネルの納まり寸法単位：mm
パネル枚数	1枚	2枚	3枚	4枚
製品幅(W)	1500～2360	1500～2360	2101～3520	3101～4720
1枚あたりのパネル幅	開口幅＋60	(製品幅＋60)÷2	(製品幅＋120)÷3	(製品幅＋180)÷4
有効開口寸法	開口幅 - 45	開口幅 - パネル幅 - 45

※パネル1枚時は「袖壁納まり」となるため、製品幅はレール寸法となり、開口幅は720～1150mm、1枚あたりのパネル幅は780～1210mmとなります。

フラットガイドレール

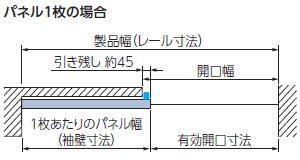

パネル1枚の場合(フラットガイドレール)

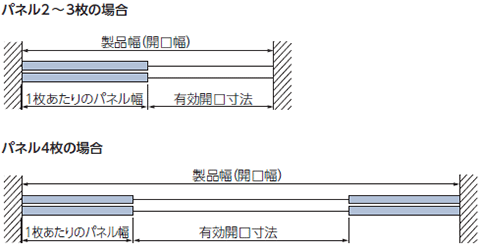

パネル2～4枚の場合(フラットガイドレール)

●パネルの納まり寸法単位：mm
パネル枚数	1枚	2枚	3枚	4枚
製品幅(W)	1500～2360	1500～2360	2101～3520	3101～4720
1枚あたりのパネル幅	開口幅＋60	(製品幅＋60)÷2	(製品幅＋120)÷3	(製品幅＋120)÷4
有効開口寸法	開口幅と同じ	開口幅 - パネル幅		開口幅 - (パネル幅×2)

※パネル1枚時は「袖壁納まり」となるため、製品幅はレール寸法となり、開口幅は720～1150mm、1枚あたりのパネル幅は780～1210mmとなります。

部品色の組み合わせ

部品色はフレームカラーによりあらかじめ決まった下表の組み合わせになります。上レールと下レールの色は、天井や床材の色に合わせて選ぶこともできます。上レール・下レールの色変更をご希望の場合は、無料お見積もりフォームのその他欄に【上レール：色名、下レール：色名】とご指示ください。

●部品色の組み合わせ
フレームカラー		上レール・下レール	樹脂部品(※)	床付けマグネット
単色	PL-800 マットホワイト	マットホワイト	ホワイト	シルバー
	PL-806 モダンシルバー	モダンシルバー	グレー
	PL-807 ブラック	ブラック	ブラック
木目調	PL-802 ホワイト(木目調)	マットホワイト	アイボリー
	PL-803 ライトブラウン(木目調)	モダンシルバー	ブラウン
	PL-804 ブラウン(木目調)	モダンシルバー	ブラウン
	PL-805 ダークブラウン(木目調)	ブラック	ブラック
