ニチベイ・プリーツスクリーン「もなみグランツ」
シングルスタイル・チェーン式 製品仕様
スクリーンが上昇・下降するシンプルなスタイルです。生地の質感を活かしたコーディネートが楽しめます。
大きなサイズの窓にも対応しています。ループ状のチェーン1本なので、すっきりとしています。比較的軽い力で操作ができます。自動下降中にチェーンが回らず、操作音が小さくなりました。
操作方法
●チェーン式
手前のチェーンを少し引いて手を緩めると、スクリーンがゆっくりと下降します。手前のチェーンを引き下げると、スクリーンが上昇します。(下降ブレーキ搭載・障害停止機構搭載)
製品仕様・構造図
●構造図(右操作の場合)単位：mm
| スタイル | シングルスタイル |
|---|---|
| プリーツ幅 | 32mm(溶着部10mm含む) |
| 操作方法 | チェーン式 |
| 商品略号 | PMYR-O |
| 製作可能寸法 | 幅(W)：51〜200cm 高さ(H)：30〜300cm 面積(m2)：6m2 |
| 操作方法 | 昇降：チェーン式 |
| ヘッドボックス ボトムレール | 材質：アルミニウム合金 カラー：ホワイト(W)、木目ホワイト(H)、木目ピュアナチュラル(P)、木目ミディアム(M)、木目ブラウン(C)、木目ダーク(D)、ブラック(B) |
| ピッチテープ 昇降コード | 材質：ポリエステル |
| ボールチェーン | コード：ポリエステル ボール：樹脂 |
●商品重量(目安)
商品幅(W)100cm × 商品高さ(H)100cm：2.2kg
商品幅(W)200cm × 商品高さ(H)200cm：4.6kg
- ※上記はきさら(M5301〜M5324)の場合の商品重量目安となります。
- ※商品重量は色柄により多少異なります。詳細はデジタルカタログをご確認ください。
»デジタルカタログ
| 昇降操作側 | 2mm |
|---|---|
| 反昇降操作側 | 2mm |
●ブラインドボックスへの納まり
ブラケット
●ブラケットの寸法図単位：mm
●ブラケットスペーサー単位：mm
| 商品幅(W) | 使用個数 |
|---|---|
| 〜120cm | 2個 |
| 〜200cm | 3個 |

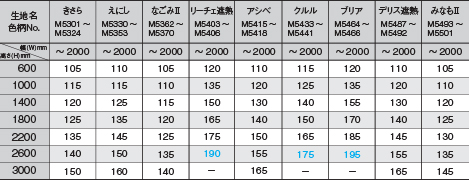

たたみ代寸法一覧(目安)
※青色の数字は、高さ(H)2500mmまでの製作となります。
※生地により製作可能寸法は異なります。※生地の特性により、同じ生地でもたたみ代に個体差がでることがあります。連窓時にたたみ代が揃わないことがありますのでご注意ください。
操作コードの長さ
●チェーン式
※画像はツインスタイルの場合。シングルスタイルはボールチェーン1本のみとなります。
※高窓や腰窓に取り付けする場合で、チェーン長さを指定(長くする、短くする)する場合は、チェーン長さを別途ご指示ください。
※シングルスタイルチェーン式商品巾42.5cm以下の場合
【指示がある場合】取付け高さ-20cm(※最小のチェーン長さ商品高さ-5cm)
【指示がない場合】商品高さ-5cm
採寸方法
●天井付け(窓枠の内側に取り付ける場合)
幅(W)も高さ(H)も窓枠の内側寸法から1cm程度差し引いてください。
●正面付け(窓枠の外側に取り付ける場合)
商品の寸法は、幅(W)も高さ(H)も窓枠の外側実寸法です。
取付方法
●窓枠に取り付ける場合
※付属のネジは木枠用です。その他の場所で使用する際には用途に合ったネジをご用意ください。
※もなみグランツで正面付け指示の場合、ブラケットスペーサーが付属します。
●もなみグランツたたみ上げ時の生地の湾曲について
もなみグランツは商品の構造上、中間バーやボトムレールをたたみ上げた際、若干背面に生地が反る傾向にあります。
注文時に取付方法「正面付け」を選択された場合、ブラケットスペーサーが付属しますので取付の際は必ずご使用ください。
●ブラケット取付け位置
※の寸法
コード式・コードレス式：1〜3cm
スマートコード式：4〜6cm
チェーン式・ワンチェーン式：5〜7cm
電動式：3〜5cm
※ブラケットは上図のような位置に、2本のネジでしっかりと固定してください。
●本体の取付け・取外し方法
【取付け方法】
ヘッドボックスをブラケット手前のツメに引っ掛けてから、奥へ押し上げるように、カチッと押し込んでください。
【取外し方法】
スクリーンをたたみ込み、本体を手でささえながらブラケット背面下部のプッシュボタンを押してください。
※図はコード式となります。
