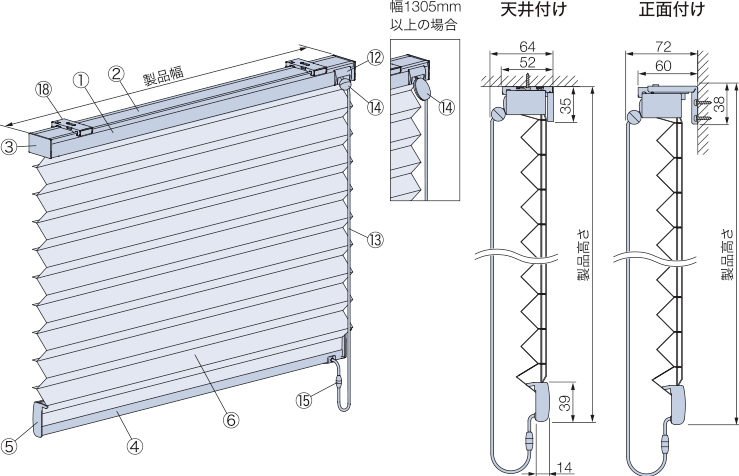

部品色タチカワ・プリーツスクリーン「コード式」

部品色(ヘッドボックス・ボトムレール・イコライザーの色）は10色からお選びいただけます。ご指定がない場合は、オフホワイトになります。
※操作コードは生地と同系色になります。

オフホワイト

ダークブラウン

ブラック

ホワイト(木目調)

ナチュラルブラウン(木目調)

ブラウン(木目調)

セピア(木目調)

ダークブラウン(木目調)

操作位置タチカワ・プリーツスクリーン「コード式」

※製品全体の昇降を行う側が操作位置になります（ハンドル式を除く）。操作方法によって操作位置の指定の仕方が異なります。下表にてご確認ください。

操作方法タチカワ・プリーツスクリーン「コード式」

■製品幅25cm以上のとき

【降ろすとき▼】

操作コードを少し引き、手を放すと生地がゆっくりと自動的に降ります。途中で止める場合は、操作コードを少し引きます。

• ※RDS（減速降下機能）なしを選択した場合は、生地が勢いよく降りてくるのを防ぐため、操作中は操作コードから手を放さないでください。

【上げるとき▲】

操作コードを下に引き、手を放すとその位置で生地が止まります。生地を途中から上げる場合は、止めたい位置で操作コードを少し引きます。

■製品幅24.5cm以下のとき ※RDS(減速降下機能)なしのみの製作

【降ろすとき▼】

操作コードを内側に傾け、そのままの状態で手を緩めると生地が降ります。途中で止める場合は、操作コードを外側に傾けます。

• ※生地が勢いよく降りるのを防ぐため、操作中は全体昇降用操作コードから手を放さないでください。

【上げるとき▲】

操作コードを下に引き、外側に傾けるとその位置で生地が止まります。

採寸方法タチカワ・プリーツスクリーン「コード式」

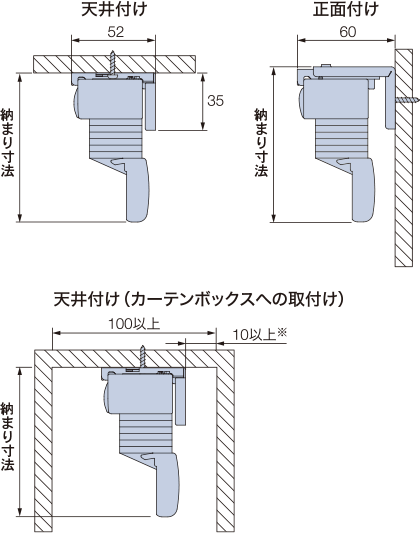

天井付け(窓枠内に取付ける場合)

・幅は窓枠の上部（幅①）、下部（幅②）、中央部（幅③）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部（高さ④）、右部（高さ⑤）、中央部（高さ⑥）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

・幅、高さとも窓枠（幅①〜③、高さ④〜⑥）の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

・正面付けの場合は、取り付けブラケットにあらかじめ、正面付け用ブラケットスペーサー（1cm厚）が1個取付けられています。このブラケットを使用しても窓枠などに製品がぶつかる場合は、製品同梱の正面付け用ブラケットスペーサー(1cm厚)をさらに追加し、製品を取付けてください。

• ※1 天井付け（窓枠内に取付ける）の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
• ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。

取付方法タチカワ・プリーツスクリーン「コード式」

取付けの際は、製品に添付の取扱説明書をご覧ください。

【1】取付けブラケットの取付け

製品本体のヘッドボックスの端から50〜80mm内側に、取付けブラケットをビスで固定してください。

●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1〜3個の取付けブラケット位置を決めてください。
●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

天井付け

正面付け

【2】製品の取付け

①取付けブラケットのスライドブロックを指で押し込んでください。
②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

高さ調整機能についてタチカワ・プリーツスクリーン「コード式」

取付け後に、製品高さを最大約1cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるので便利。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。マイナスドライバーでネジを回して、高さを最大約1cm縮めることができます。

• ※ご注文の製品高さよりも長くすることはできません。
