タチカワ・プリーツスクリーン「ゼファー」
ワンチェーン式製品仕様
チェーンを引くと生地が上がり、少し引いて手を放すと生地がゆっくりと自動で降ります。製品の昇降と前後生地の切替えを、1本のチェーンで行います。
| 操作方法 | ワンチェーン式 |
|---|---|
| 製作可能寸法 |
|
| 部品色 |
|
製品仕様・構造図タチカワ・プリーツスクリーン「ワンチェーン式」
■構造
［単位：mm］
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。
| 部品名 | 材質 | 備考 |
|---|---|---|
| ① 取付けブラケット | ステンレス鋼板プレス成形品・樹脂成形品 | 正面付けの場合、「正面付け用ブラケットスペーサー」が付属されます。 ※あらかじめ取付けブラケットに1個装着しています。その他予備に1個付属。 |
| ② ヘッドボックス | アルミ押出し形材 | オフホワイト、ダークブラウン、ブラック、木目調シートラッピング5色 |
| ③ ボックスカバー | 樹脂成形品 | オフホワイト［部品色：オフホワイト、ホワイト（木目調）、ナチュラルブラウン（木目調）］ ダークブラウン［部品色：上記以外］ |
| ④ ボックスキャップ | 樹脂成形品 | ヘッドボックスと同系色 |
| ⑤ 操作部 | 樹脂成形品 | ヘッドボックスと同系色 誤った操作をした場合など、通常操作以上の力が掛かると、製品を保護するため操作チェーンが空回りする装置が組み込まれています。 |
| ⑥ 操作チェーン | 樹脂成形品・化学繊維 | ヘッドボックスと同系色 |
| ⑦ セーフティーチェーン | 樹脂成形品 | ヘッドボックスと同系色 操作チェーンに通常操作以上の力が掛かると、ジョイント部が分離する仕組みの部品。 |
| ⑧ コードクリップ | 樹脂成形品 | クリアー お子さまの手が届かないよう操作チェーンを束ねる部品。 |
| ⑨ 室内側生地 | ポリエステル繊維 | - |
| ⑩ 室外側生地 | ポリエステル繊維 | - |
| ⑪ 昇降コード | 化学繊維 | 室内側・室外側各生地と同系色 |
| ⑫ ピッチ保持コード | 化学繊維 | 室内側・室外側各生地と同系色 |
| ⑬ ボトムレール | アルミ押出し形材 | ヘッドボックスと同色 |
| ⑭ ボトムレールキャップ | 樹脂成形品 | ヘッドボックスと同系色 |
| ⑮ マルチチェーンハンガー(オプション) | 樹脂成形品 | クリアー お子さまの手が届かないよう操作チェーンを束ねる部品。 |
| ⑯ フック(オプション) | 樹脂成形品 | クリアー マルチチェーンハンガー〈オプション〉に付属。 |
●取付けブラケット
［単位：mm］
| 製品幅(W) | 個数 |
|---|---|
| 42〜150cm | 2個 |
| 〜157cm | 3個 |
| 〜200cm | 4個 |
- ※正面付けの場合は、取付けブラケットにあらかじめ、正面付け用ブラケットスペーサー(10mm厚)が取り付けられています。
- ※このブラケットを使用しても窓枠などに製品がぶつかる場合は、製品同梱の正面付け用ブラケットスペーサー(10mm)をさらに追加して製品を取り付けてください。

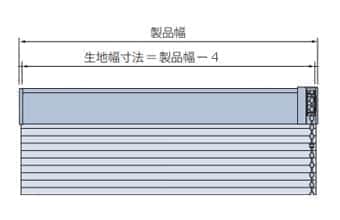

●製品幅(W)と生地幅寸法
［単位：mm］
●操作チェーンの長さ
操作チェーンの長さ ＝ 製品高さ−10cm
- ※操作チェーンの長さは、1cm単位で指定することもできます。（最短：20cm）
- ・製品取付け高さなどを考慮の上、床面から操作チェーンの下端までを103cm以上にご指定いただくと、小さなお子さまの首や体に引っ掛かりにくくなります。（103cm：6歳児のあご下までの長さ（JIS A 4811基準））
- ※コードクリップやオプションのマルチチェーンハンガーを使い、危険のないよう手の届かない位置まで操作チェーンをたくし上げてください。
●製品重量の目安
(製品幅×1.5)＋1.5＋｛製品幅×製品高さ×(室内側生地m2重量＋室外側生地m2重量)×2.8｝ (kg)

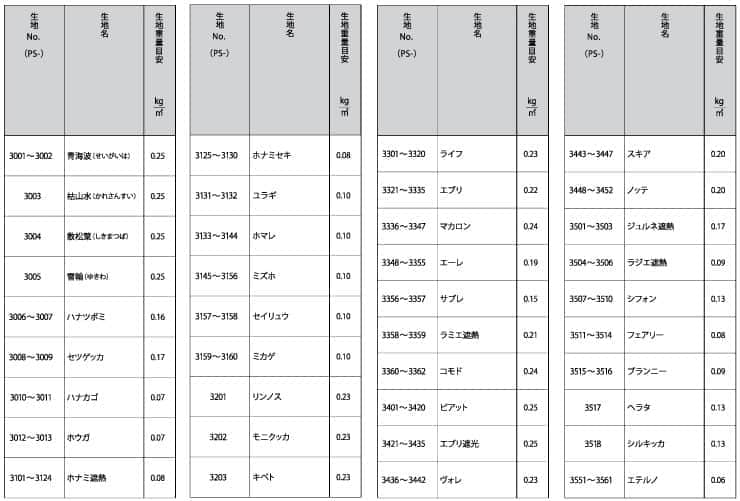

各生地重量の詳細はこちら
- ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
- ※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
●カーテンボックスに取付ける場合の寸法
［単位：mm］
※カーテンボックスや窓枠内に取付ける場合は、ブラケット背面を壁紙や窓（サッシ）から1cm以上離して取付けてください

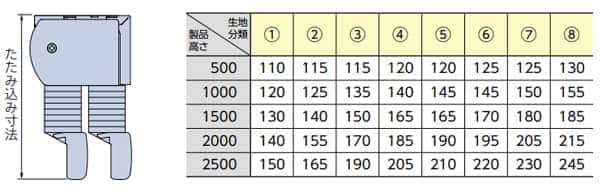

■たたみ込み寸法の目安
・プリーツスクリーンをすべてたたみ上げた時の、取付けブラケット上端からボトムレール下端までの寸法です。

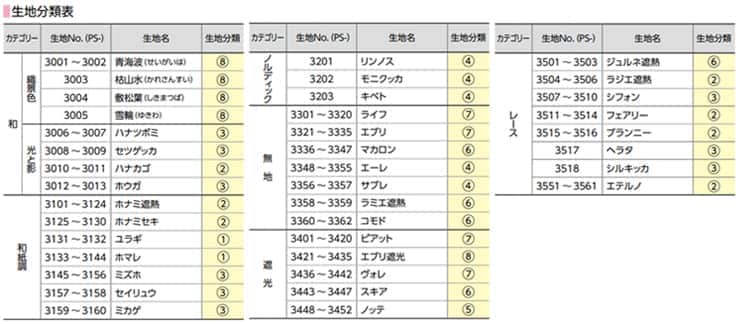

・対象生地の「生地分類」を確認の上、「生地分類別たたみ込み寸法」をご覧ください。
［単位：mm］
前後2種類の生地のうち、大きい方をたたみ込み寸法としてください。
部品色タチカワ・プリーツスクリーン「ワンチェーン式」
部品色(ヘッドボックス・ボトムレール・操作部・操作チェーンの色）は10色からお選びいただけます。ご指定がない場合は、オフホワイトになります。
※操作チェーンはヘッドボックスと同系色です。
オフホワイト
ダークブラウン
ブラック
ホワイト(木目調)
ナチュラルブラウン(木目調)
ブラウン(木目調)
セピア(木目調)
ダークブラウン(木目調)
操作位置タチカワ・プリーツスクリーン「ワンチェーン式」
※製品全体の昇降を行う側が操作位置になります（コードレス式を除く）。操作方法によって操作位置の指定の仕方が異なります。下表にてご確認ください。
操作方法タチカワ・プリーツスクリーン「ワンチェーン式」
室内側（手前）・室外側（奥）生地の昇降を1本の操作チェーンで行います。
室内側（手前）の昇降
【降ろすとき▼】
室内側（手前）の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。途中で止める場合は、室内側（手前）の操作チェーンを少し引きます。
【上げるとき▲】
室内側（手前）の操作チェーンを下に引き、手を放すとその位置で生地が止まります。
室外側（奥）生地の昇降
【降ろすとき▼】
室外側（奥）の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。途中で止める場合は、室外側（奥）の操作チェーンを少し引きます。
【上げるとき▲】
室外側（奥）の操作チェーンを下に引き、手を放すとその位置で生地が止まります。
採寸方法タチカワ・プリーツスクリーン「ワンチェーン式」
天井付け(窓枠内に取付ける場合)
・幅は窓枠の上部（幅①）、下部（幅②）、中央部（幅③）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。
・高さは窓枠の左部（高さ④）、右部（高さ⑤）、中央部（高さ⑥）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。
正面付け(窓枠を覆う場合)
・幅、高さとも窓枠（幅①〜③、高さ④〜⑥）の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)
・正面付けの場合は、取り付けブラケットにあらかじめ、正面付け用ブラケットスペーサー（1cm厚）が1個取付けられています。このブラッケットを使用しても窓枠などに製品がぶつかる場合は、製品同梱の正面付け用ブラケットスペーサー（1cm厚）をさらに追加し、製品を取付けてください。
- ※1 天井付け（窓枠内に取付ける）の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
- ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。
取付方法タチカワ・プリーツスクリーン「ワンチェーン式」
取付けの際は、製品に添付の取扱説明書をご覧ください。
【1】取付けブラケットの取付け

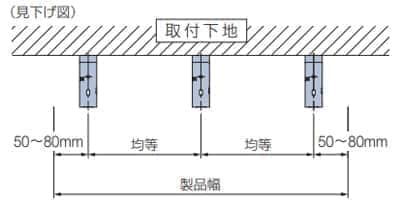

製品本体のヘッドボックスの端から50〜80mm内側に、取付けブラケットをビスで固定してください。
●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残りの取付けブラケット位置を決めてください。
●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

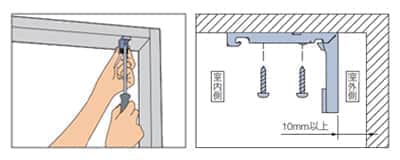

天井付け

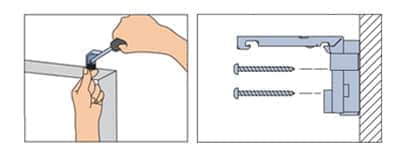

正面付け
※取付ブラッケットにあらかじめ、正面付け用ブラケットスペーサー(1cm厚)が1個取付けられています。このブラケットを使用しても窓枠などに製品がぶつかる場合は、製品同梱の正面付け用ブラケットスペーサー(1cm厚)をさらに追加してから、ブラケットを取付けてください。
【2】製品の取付け
①取付けブラケットのスライドブロックを指で押し込んでください。
②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。
③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。
高さ調整機能についてタチカワ・プリーツスクリーン「ワンチェーン式」

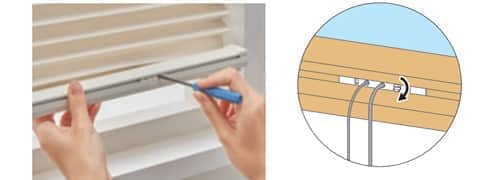

取付け後に、製品高さを最大約1cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるので便利。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。マイナスドライバーでネジを回して、高さを最大約1cm縮めることができます。
- ※ご注文の製品高さよりも長くすることはできません。
