製品仕様(デュオレスリム)

タチカワ・調光ロールスクリーン「デュオレ」

製品仕様デュオレスリム

製品仕様｜デュオレスリム

■構造図単位：mm

※製品高さは、取付けブラケット上端(正面付け補助金具は含まない)からウェイトバー下端までの寸法となります。

操作時にフレームに付いたフィンが上がることにより、生地の昇降がスムーズに行えます。また、操作をしていない時は、フィンが下がることで生地間のすき間が最小になります。

●各部の名称※構造図を参照
部品名	材質	備考
① フレーム	アルミ押出し形材	正面カバーと同系色塗装色(単色)
② 正面カバー	樹脂押出し品	木目調単色
③ 操作部	鋼板プレス成形品・樹脂成形品	フレームと同系色
④ 操作チェーン	樹脂成形品、化学繊維	フレームと同系色 ※抗菌加工を施しています。
⑤ ストッパー	樹脂成形品	クリアー ※生地の上限・下限を決める部品。 ※抗菌加工を施しています。
⑥ セーフティーチェーン	樹脂成形品	フレームと同系色 ※操作チェーンに通常操作以上の力が掛かると外れる部品。 ※抗菌加工を施しています。
⑦ サイドブラケット	鋼板プレス成形品・樹脂成形品	フレームと同系色
⑧ サイドブラケットカバー	樹脂成形品	フレームと同系色
⑨ 巻取りパイプ	アルミ押出し形材	※生地を巻取る部品。スプリングモーター等を内蔵。
⑩ 生地	ポリエステル繊維	-
⑪ ウェイトバー	アルミ押出し形材	フレームと同系色
⑫ ウェイトバーキャップ	樹脂成形品	フレームと同系色
⑬ 取付けブラケット	鋼板プレス成形品・樹脂成形品	※施工性に優れたワンタッチ式
⑭ 正面付け補助金具	鋼板プレス成形品	※L字型の持出し金具 ※取付けブラケットと組み合わせて使用します。
⑮ コードクリップ	樹脂成形品	クリアー ※お子さまの手が届かないよう操作チェーンを束ねる部品。 ※抗菌加工を施しています。
⑯ マルチチェーンハンガー (オプション)	樹脂成形品	クリアー ※お子さまの手が届かないよう操作チェーンを束ねる部品。
⑰ フック (オプション)	樹脂成形品	クリアー ※マルチチェーンハンガー(オプション)に付属。

【ご注意】安全対策部品をご使用になっても、事故が完全に回避されてるわけではありません。コードやチェーンの危険性を十分に認識した上でご使用をお願いします。
「コードクリップ」「マルチチェーンハンガー」は、お子さまの手が届かない高さに操作チェーンを束ねることで、チャイルドセーフティーが有効になります。

■取付けブラケット単位：mm

●付属個数
製品幅(W)	個数
25～150cm	2個
～200cm	3個

■製作可能寸法

操作方法	チェーン式
製品幅	25～200cm
製品高さ(※1)	30～250cm
最大面積(※1)	5m²
幅・高さの比率	1：8以下

■ドレープ生地の位置について

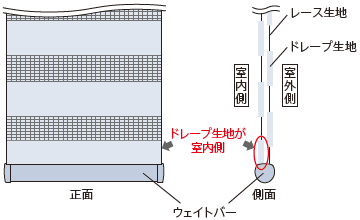

【ご注意】製品高さにより、製品全閉時の一番下のドレープ生地が、室内側と室外側のどちらになるかが変わります。それにより、室内側からの生地の見え方が異なります。

ドレープ生地が室内側になる場合

ドレープ生地が室外側になる場合

■操作チェーンの長さ

操作チェーンの長さは製品高さによって異なります。

製品高さ(H)	操作チェーンの長さ
30～89cm	製品高さ＋24cm
～119cm	製品高さ＋2cm
～250cm	製品高さ-6cm

※高窓等に取付ける際、操作チェーンを長くしたい場合は、1cm単位で指定することもできます。ただし、上記の表より短くすることはできません。
※小さなお子様がいる場合などは、「コードクリップ」や「マルチチェーンハンガー(オプション)」を使い、危険のないよう手の届かない位置まで操作チェーンをたくし上げてください。

■製品重量

※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。

●製品幅120cm以下かつ製品高さ160cm以下の場合

(製品幅×1.1)＋0.5＋(製品幅×製品高さ×生地m²重量)×2(kg)

※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

●製品幅120.5cm以上または製品高さ161cm以上の場合

(製品幅×1.2)＋0.7＋(製品幅×製品高さ×生地m²重量)×2(kg)

※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

生地m²重量
生地名	生地重量目安(kg/m²)
フロリエ	0.10
クエンテ・シエンテ・スキエ・エクーレ・ビブラ・シュトレ	0.15
ノネット・ダンテ	0.25

■製品幅と生地幅寸法単位：mm

「製品幅120cm以下かつ製品高さ160cm以下」の製品を「製品幅120.5cm以上または製品高さ161cm以上」の製品と並べて取付ける場合、お見積りの際に「連窓」をご指定ください。

詳しくはこちら

■製品取付け時の寸法単位：mm

※寸法は計算値のため、実際の寸法と多少異なる場合があります。目安としてご使用ください。

A～Dの寸法は、下記の生地別納まり寸法目安表をご確認ください。

単位：mm

クエンテ・フロリエ・スキエ・エクーレ・ビブラ・シュトレ

シエンテ・ノネット・ダンテ

■生地の巻取り径寸法単位：mm

※寸法は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

●サイドブラケットサイズ(ℓ)

下表「サイドブラケット使用区分」にて製品幅・製品高さからℓ寸法を確認します。

※FF＝49、SS＝56

●生地の巻取り半径寸法(r)

下表「生地の巻取り半径寸法(r)」にてr寸法を確認します。

■連窓で取付ける場合のご注意

デュオレスリムは、製品サイズにより使用するサイドブラケット(FFもしくはSS)が異なります。
連窓で製品を取付ける際、一方の製品のみが「製品幅120cm以下かつ製品高さ160cm以下」の場合、サイドブラケットサイズが異なり、製品上部の高さが揃いません。お見積りの際に「連窓指定」するとサイドブラケットサイズを揃えることができます(サイドブラケットサイズSSにて製作)。

※1つの窓に2台並べてロールスクリーンを取り付けることを「連窓」といいます。

(例)「連窓指定」をしない場合単位：mm

部品色｜デュオレスリム

部品色(フレーム・正面カバー・操作部・サイドブラケット・ウェイトバー・操作チェーンの色)は7色から選べます。

■単色

マットホワイト

オフホワイト

ダークブラウン

ブラック

■木目調フレーム

※「木目調」は樹脂製の正面カバーに木目調の色合いを表現しています。そのため樹脂色の混ざり具合によって木目柄・色にバラつきが生じます。正面カバー以外の部品は、正面カバーと同系色の単色となります。

ホワイト(木目調)

ナチュラルブラウン(木目調)

セピア(木目調)

操作方法｜デュオレスリム

製品全体の昇降と調光（ドレープ部・レース部の重なりの調整）を操作チェーンで行います。

製品全体の昇降

降ろすとき▼

室外側(奥)の操作チェーンを引きます。
レース全閉の状態で生地が降ります。

上げるとき▲

室内側(手前)の操作チェーンを引きます。
レース全開の状態で生地が上がります。

調光(ドレープ部・レース部の重なりの調節)

操作チェーンを引くと前後の生地がスライドし、生地のドレープ部の重なりを調節することで、調光ができます。

操作方法を動画で確認する

取付方法｜デュオレスリム

1.取付けブラケットの取付け

製品本体のフレームの端から4～6cm内側に、取付けブラケットをビスで固定してください。

※取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1～2個の取付けブラケット位置を決めてください。
※取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

2.製品の取付け

①取付けブラケットのスライドブロックを指で押し込んでください。
②生地を巻き上げた状態で製品を両手で持ち、取付けブラケットの手前のツメにフレームを引っ掛けてください。フレームをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。
③フレームを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを必ず確認してください。
