タチカワ・調光ロールスクリーン「ルミエ」

製品仕様ルミエ

製品仕様｜ルミエ

■構造図単位：mm

※製品高さは、取付けブラケット上端(正面付け補助金具は含まない)からウェイトバー下端までの寸法となります。

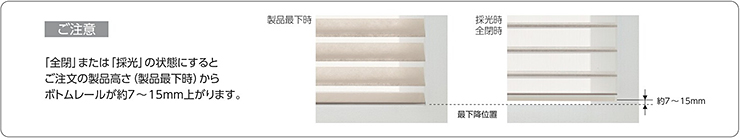

●ご注意　製品最下時の状態が、ご注文の際の「製品高さ」となります。製品最下時から「全閉」または「採光」の状態にするとボトムレールの高さが約15mm上がります。

●ご注意　生地の構造上、製品サイズや生地の種類により、採光時にボトムレールが室内側にせり出す場合があります。

●各部の名称※構造図を参照
部品名	材質	備考
① フレーム	アルミ押出し形材	シンプルカバーと同系色塗装色(単色)
② シンプルカバー	樹脂押出し品	木目調:ホワイト(木目調)、ナチュラルブラウン(木目調)、セピア(木目調) 単色:オフホワイト、ダークブラウン、ブラック
③ サイドブラケット	鋼板プレス成形品・樹脂成形品	フレームと同系色
④ サイドブラケットカバーまたはサイドカバー	樹脂成形品	フレームと同系色 ※シンプルカバーなしの場合はサイドブラケットカバーになります。
⑤ 操作部	鋼板プレス成形品、樹脂成形品	フレームと同系色
⑤ 操作チェーン	樹脂成形品、化学繊維	フレームと同系色 ※抗菌加工を施しています。
⑦ コネクター	樹脂成形品	フレームと同系色逆巻きを防止する部品。 ※抗菌加工を施しています。
⑧ セーフティーコネクター	樹脂成形品	フレームと同系色操作チェーンに通常操作以上の力が掛かると外れる部品。 ※抗菌加工を施しています。
⑨ コードクリップ	樹脂成形品	クリアーお子さまの手が届かないよう操作チェーンを束ねる部品。 ※抗菌加工を施しています。
⑩ 巻取りパイプ	アルミ押出し形材	フレームと同系色生地を巻き取る部品。
⑪ 生地	ポリエステル繊維	-
⑫ ボトムレール	アルミ押出し形材	フレームと同系色サッシやフレームとの衝突音を緩和するクッションを装着。
⑬ ボトムレールキャップ	樹脂成形品	フレームと同系色
⑭ 取付けブラケット	ステンレス鋼板プレス成型品・樹脂成形品	施工性に優れたワンタッチ式。
⑮ 正面付け補助金具	ステンレス鋼板プレス成形品	L字型の持出し金具。取付けブラケットと組み合わせて使用。
⑮ マルチチェーンハンガー (オプション)	樹脂成形品	クリアーお子さまの手が届かないよう操作チェーンを束ねる部品。
⑮ フック (オプション)	樹脂成形品	クリアー ※マルチチェーンハンガー〈オプション〉に付属。

【ご注意】安全対策部品をご使用になっても、事故が完全に回避されてるわけではありません。コードやチェーンの危険性を十分に認識した上でご使用をお願いします。
「コードクリップ」「マルチチェーンハンガー」は、お子さまの手が届かない高さに操作チェーンを束ねることで、チャイルドセーフティーが有効になります。

■製作可能寸法

操作方法	チェーン操作
製品幅	25～280cm
製品高さ	30～330cm
最大面積(※1)	9.24m²
幅・高さの比率	1：6以下

※ 幅は0.5cm単位、高さは1cm単位での製作になります。

※1 生地によって製作可能寸法が異なります。

■取付けブラケット単位：mm

●付属個数
商品幅(W)	個数
25～150cm	2個
～250cm	3個
～280cm	4個

■操作チェーンの長さ

操作チェーンの長さは製品高さによって異なります。

製品高さ(H)	操作チェーンの長さ
30～80cm	製品高さ＋20cm
～100cm	70cm
～120cm	90cm
～140cm	110cm
～160cm	130cm
～180cm	140cm
～220cm	160cm
～260cm	180cm
～280cm	200cm
～300cm	220cm
～320cm	240cm
～330cm	260cm

※操作チェーンの長さは、1cm単位で指定することもできます。ただし、上記の表より短くすることはできません。
※小さなお子様がいる場合などは、「コードクリップ」や「マルチチェーンハンガー(オプション)」を使い、危険のないよう手の届かない位置まで操作チェーンをたくし上げてください。

■製品重量

※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。

●製品幅260cm以下の場合

(製品幅×1.6)＋0.7＋(製品幅×製品高さ×生地m²重量)(kg)

※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

●製品幅260.5cm以上の場合

(製品幅×2.0)＋0.9＋(製品幅×製品高さ×生地m²重量)(kg)

※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

生地m²重量
生地名	生地重量目安(kg/m²)
ウェール	0.14
シャリエ	0.15
ウェール遮光	0.25

■製品幅と生地幅寸法単位：mm

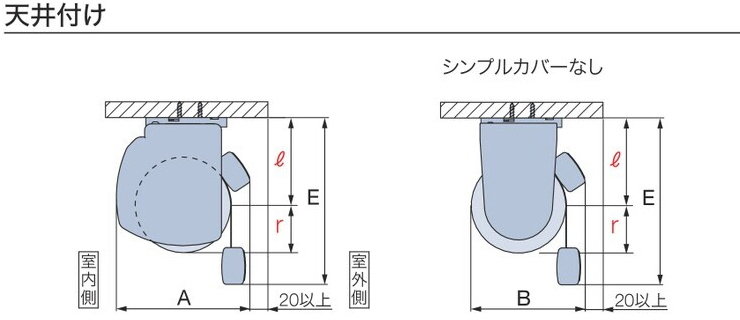

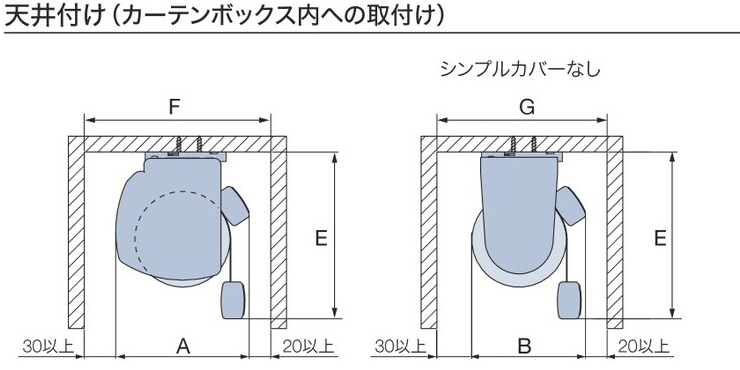

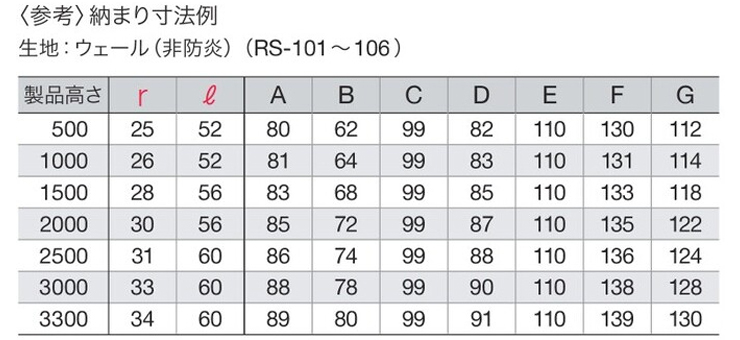

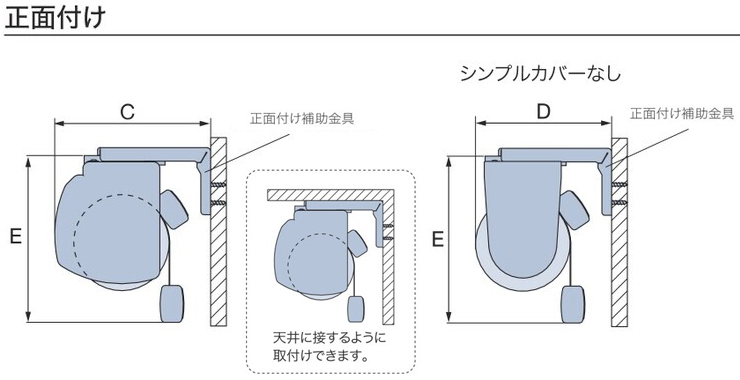

■納まり寸法目安単位：mm

※寸法は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

■納まり寸法について単位：mm

生地の納まりは、「生地の巻取り半径寸法( r 寸法)」と「サイドブラケットサイズ(ℓ寸法)」を算出することにより、確認することができます。

※寸法は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

生地の巻取り半径寸法( r 寸法)：巻取り半径寸法＝巻取り径 ÷ 2
サイドブラケットサイズ(ℓ寸法)：ブラケット上端から巻取り径中心までの寸法

■ 操作部 L の場合

●幅と高さがどちらも下表のサイズになる場合、
「操作部 L 」となります。
製品サイズ→ 生地名↓	幅	高さ
ウェール	2405～2800	2510～3300
シャリエ	2005～2800	2010～3300
ウェール遮光	1605～2800	1610～3300

上記サイズ以外の製品と操作部 L の製品を連窓する場合、「操作部 L 指定」にすると操作部 L に揃えて製作できます。

●生地の巻取り半径寸法( r 寸法)

下表にて r 寸法を確認します。

生地名→ 製品高さ↓	ウェール	シェリエ	ウェール遮光
490	24	24	24
800	25	25	26
1200	26	26	27
1600	28	27	29
2000	29	28	30
2500	31	29	32
3000	33	31	34
3300	34	32	35

●サイドブラケットサイズ(ℓ寸法)

下表にてℓ寸法を確認します。

サイドブラケット使用区分*()はℓ寸法

製品高さ	サイドブラケット
300～1360	F（52）
1370～2140	SS（56）
2150～3300	S（60）

部品色タチカワ・調光ロールスクリーン「ルミエ」

部品色(フレーム・シンプルカバー・操作部・サイドブラケット・巻取りパイプ・ボトムレール・操作チェーンの色)は6色から選べます。
ご指定がない場合は、オフホワイトになります。

■木目調

※「木目調」は樹脂製のシンプルカバーに木目調の色合いを表現しています。そのため樹脂職の混ざり具合によって木目柄・色にバラつきが生じます。シンプルカバー以外の部品は、本体部品色(シンプルカバーと同系色の単色)となります。

ホワイト(木目調)
※本体部品色：オフホワイト

ナチュラルブラウン(木目調)
※本体部品色：ベージュ

セピア(木目調)
※本体部品色：ダークブラウン

■単色

オフホワイト

ダークブラウン

ブラック

シンプルカバーなし(巻取りパイプ露出)の場合は、部品色4色(単色)から選べます。

オフホワイト

ベージュ

ダークブラウン

ブラック

操作方法｜ルミエ

製品全体の昇降と調光を操作チェーンで行います。

製品全体の昇降

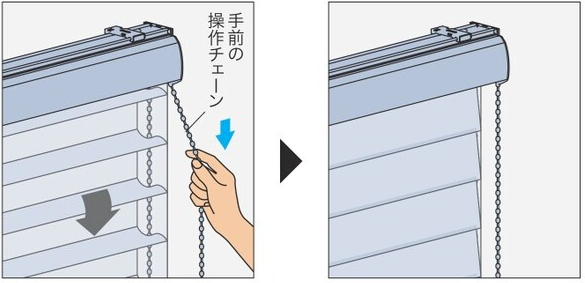

降ろすとき▼

室外側(奥)の操作チェーンを引きます。
レース全閉の状態で生地が降ります。

上げるとき▲

室内側(手前)の操作チェーンを引きます。
レース全閉の状態で生地が上がります。

調光

生地を一番下まで降ろした状態で、操作チェーンを引くと調光ができます。昇降途中で調光はできません。

操作方法を動画で確認する

取付方法｜ルミエ

1.取付けブラケットの取付け

製品本体のフレームの端から4～6cm内側に、取付けブラケットをビスで固定してください。

※取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残りの取付けブラケット位置を決めてください。
※取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

2.製品の取付け

①取付けブラケットのスライドブロックを指で押し込んでください。
②生地を巻き上げた状態で製品を両手で持ち、取付けブラケットの手前のツメにフレームを引っ掛けてください。フレームをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。
③フレームを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。
