構造｜ラクーシュデコラ

■全体図

●主要部品の仕様

部品名	材質
①サイドホルダーセット	ステンレス鋼鈑プレス成形品・樹脂成形品
②ブラケット	鋼鈑プレス成形品・樹脂成形品

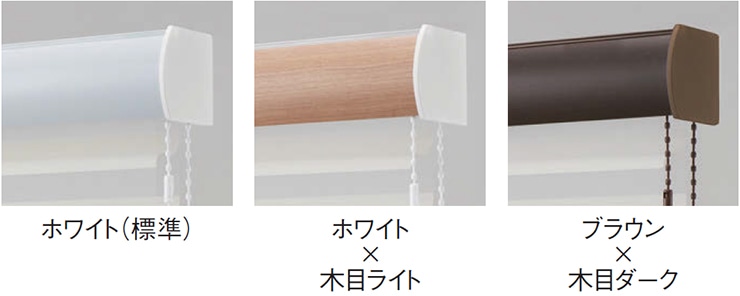

③ヘッドボックス	アルミ押出形材
④ボトムレール	アルミ押出形材
⑤ボトムレールキャップ	樹脂成形品
⑥スクリーン	ポリエステル100%
⑦下限コネクタ※	樹脂成形品
⑧チェーンジョイント	樹脂成形品
⑨ボールチェーン	樹脂成形品・化学繊維
⑩コードクリップ	樹脂成形品

• ※下限コネクタは逆巻きを防止するための部品です。

●コードクリップ

コードやチェーンを子供の手が届かない位置で束ねておくクリップです。子供の手の届かない位置で束ねることにより事故を防止する効果があります。
（カラー：ホワイト）

■側面図単位:mm

• ※製品高さはスクリーンが全閉状態で設定しています。
• ※製品高さ(H)はブラケット上端からボトムレール下部までの寸法です。
• ※スクリーンを巻き上げた状態では、ボトムレールは製品後方に収納されます。
• ※調光時は製品高さ+8mmとなります。

■ボトムレールの位置について

スクリーンの開閉により、ボトムレールの位置が変わります。

※製品高さは、スクリーン全閉時の状態で設定しています。

■製品幅とスクリーン幅

■製品重量の目安

製品幅(W)：1000mm×製品高さ(H)：1000mm　→　3.5kg
製品幅(W)：2000mm×製品高さ(H)：2000mm　→　6.6kg

取付方法｜ラクーシュデコラ

1、ブラケットの取付け

①ブラケットの取付位置は両端から約4〜7cm内側が適当です。
3個以上の場合はその間に等間隔に取付けてください。

②ブラケットを付属の取付ネジで取付けてください。

2、本体の取付け

①セットバーをブラケットの仮止めフックに引っ掛けてください。
②本体を奥にカチッと押し込んでください。

3、本体の取外し

①ブラケットの解除ボタンを押しながらセットバーを手前に引いてください。
②本体を仮止めフックから外してください。

■巻きずれ調整方法

スクリーンは工場出荷時に調整してありますが、取り付け場所の関係などにより万一巻きずれが発生した場合はボトムレールのバランスウエイトにて対応してください。

●図1のように巻きずれが発生した場合

①スクリーン（ボトムレール）を製品高さの位置まで下ろしてください。
②図2の手順でボトムレール後ろ側にあるバランスウエイト位置を調整してください。
③巻きずれ調整ウエイト位置を調整した後、スクリーンを巻き上げて、巻きずれが直っているか確認してください。
④巻きずれが直っていない場合、「①〜③」の手順を繰り返して巻きずれバランスウエイトの位置調整を行ってください。

●図2 バランスウエイトの位置調整方法

①バランスウエイトはボトムレール後ろ側にあります。ウエイトホールドの固定ネジを緩めてください。ウエイトホールドはバランスウエイトの両側にそれぞれあります。
②ウエイトホールドを緩めたら、ウエイトホールド及びバランスウエイトを巻きずれが発生している側と逆側に約2cm移動させてください。
③バランスウエイト位置調整後は、再びウエイトホールドの固定ネジを締め、バランスウエイトが動かないようにしてください。

操作方法｜ラクーシュデコラ

■昇降操作

■調光操作
