製品仕様

■構造図単位：mm

※ヘッドレール直付けの場合、商品高さ(H)は、ブラケット厚の6mm分短くなります。

●シングルスタイル・モアラップスタイル

①ヘッドレール
②開閉コード
③コードウエイト
④ルーバー
⑤バランスウエイト
⑥スペーサーコード
⑦回転操作棒
⑧ブラケット
⑨ルーバーフック
⑩コントロールユニット
⑪エンドキャップ
⑫操作バトン

●センターレーススタイル

①ヘッドレール
②開閉コード
③コードウエイト
④不透明生地ルーバー
⑤センターレースルーバー
⑥バランスウエイト(100)
⑦バランスウエイト(85)
⑧回転操作棒
⑨ブラケット
⑩ルーバーフック
⑪コントロールユニット
⑫エンドキャップ
⑬操作バトン

センターレーススタイルの構造上のご注意

※商品両端部は必ず不透明生地ルーバーとなります。(両端部にセンターレースルーバーがありませんので、不透明生地ルーバーを垂直にした時、左右にコード式：約60mm、バトン式：約70mmの隙間が生じます)
※センターレースルーバーと不透明生地ルーバーの生地の伸び率が異なりますので、センターレースルーバーの長さは不透明生地ルーバーより約5mm短めに設定しております。
※両開きの場合は約10～30mm完全にたたみこまれない場合があります。

■納まり図単位：mm

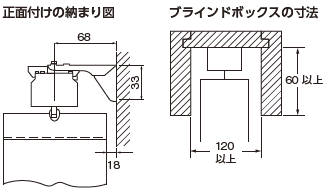

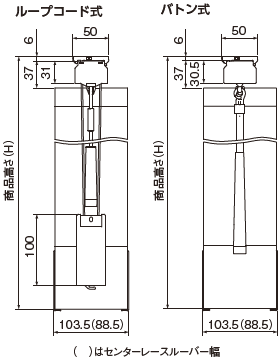

●シングルスタイル・モアラップスタイル

●センターレーススタイル

●共通

■コーナー窓片開き仕様の場合単位：mm

※単窓片開き仕様側のルーバー回転操作は、先にコーナー窓仕様側のルーバーをヘッドレールに対して垂直な状態にしてから行ってください。

●商品幅算出例

※ヘッドレール奥行の中心をブラインドボックス奥行の中心に合わせて取り付けた場合

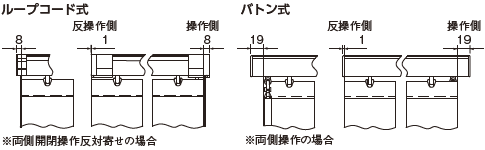

■隙間寸法単位：mm

●壁面とバランスウエイトとの隙間寸法

●全閉したときの端部隙間寸法

■ルーバーフック部の仕様単位：mm

●不透明生地ルーバー

●センターレースルーバー

■バランスウエイト部の仕様単位：mm

ミニマルはモアラップスタイルのみに対応します。
※[ ]はセンターレースルーバーバランスウエイト部の幅です。

■ブラケット単位：mm

材質：スチール、樹脂
※ヘッドレール直付けの場合付属されません。

●ブラケットの使用個数
商品幅(W)	個数
～100cm	2個
～200cm	3個
～300cm	4個
～400cm	5個

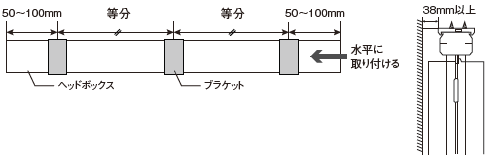

●ブラケット取付け位置

ブラケットは下図のような位置に、2本のネジでしっかりと固定してください。

■ブラケットアーム単位：mm

材質：スチール
※ブラケットアームは正面付け指示の場合、商品本体と同梱になります。天井付けの場合は同梱されません。

■製作可能寸法とルーバー幅

●シングルスタイル
操作方法	商品幅(W)	商品高さ(H)	面積	ルーバー幅	ルーバーの重なり幅(※1)
ループコード式	30～400cm	30～400cm (取付け高さ550cmまで)	16m²	100mm	8.5mm
バトン式	30～300cm	30～300cm (取付け高さ305cmまで)	6m²	100mm	8.5mm

※生地により、製作可能高さ・面積は多少異なります。
※1 ルーバーの重なり幅は、部分的に異なる箇所が発生する場合があります。

●モアラップスタイル
操作方法	商品幅(W)	商品高さ(H)	面積	ルーバー幅	ルーバーの重なり幅(※1)
ループコード式	30～400cm	30～400cm (取付け高さ550cmまで)	16m²	100mm	33.5mm
バトン式	30～300cm	30～300cm (取付け高さ305cmまで)	6m²	100mm	33.5mm

※生地により、製作可能高さ・面積は多少異なります。
※1 ルーバーの重なり幅は、部分的に異なる箇所が発生する場合があります。

●センターレーススタイル
操作方法	商品幅(W)	商品高さ(H)	面積	ルーバー幅	ルーバーの重なり幅(※2)
ループコード式	30～400cm	30～300cm (取付け高さ550cmまで)	12m²	100mm (85mm※1)	20mm (不透明生地ルーバーと不透明生地ルーバーの重なり幅)
バトン式	30～300cm	30～300cm (取付け高さ305cmまで)	6m²	100mm (85mm※1)	20mm (不透明生地ルーバーと不透明生地ルーバーの重なり幅)

※生地により、製作可能高さ・面積は多少異なります。
※1 センターレースルーバーの幅です。
※2 ルーバーの重なり幅は、部分的に異なる箇所が発生する場合があります。

■商品重量計算式(目安)

操作方法	商品重量(kg)
シングルスタイル	(商品幅m×1.4)＋(商品幅m×商品高さm×生地m²重量×1.1)
モアラップスタイル	(商品幅m×1.6)＋(商品幅m×商品高さm×生地m²重量×1.5)
センターレーススタイル	(商品幅m×1.8)＋{商品幅m×商品高さm×(生地m²重量＋0.12)×1.3}

■生地m²重量一覧

生地名	生地m²重量(kg)
ポポラファン	0.27
ソーノ	0.22
コトン遮熱	0.15

■たたみ代

たたみ代は、操作方法や仕様によって異なります。

たたみ代寸法の数値の詳細はデジタルカタログでご確認ください。

■ルーバー枚数

ルーバー枚数は、操作方法や仕様によって異なります。

ルーバー枚数の詳細はデジタルカタログでご確認ください。

■納まりの種類

コーナー窓や連窓の納まり詳細はデジタルカタログでご確認ください。

ループコード式の納まり

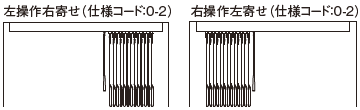

●片開きの場合

●両開きの場合

バトン式の納まり

●片開きの場合

●両側操作の場合

※よく使用する側が優先操作側となります。

※反優先操作側のバトンでたたみ込んだときのたたみ代は、優先操作側のバトンでたたみ込んだ場合よりも大きくなります。詳細はたたみ代をご参照ください。

■取付け高さと操作棒・コード・バトンの長さ

●ループコード式

開閉コードの長さ(D寸法)

商品取付高さ-(600mm)

※商品取付け高さ1600mm以下は1000mmとなります。
※D寸法は指定することも可能です。

回転操作棒と接続棒の本数
商品取付け高さ(A)	回転操作棒の本数	接続棒の本数
～200cm	500(1本)	-
～250cm	1000(1本)	-
～300cm		500(1本)
～350cm		1000(1本)
～400cm		500(1本)＋1000(1本)
～450cm		1000(2本)
～500cm		500(1本)＋1000(2本)
～550cm		1000(3本)
