【セール中】トーソー・縦型ブラインド「グランテ」

仕様・構造

オフィスや商業施設の一般窓に最適なバーチカルブラインドです。2本のコードで操作します。

グランテ

●製品タイプ概要
製品タイプ グランテ
ルーバー幅 100mm、80mm
操作方法 ツーコード式
製作可能寸法
(ルーバー幅100mmの場合)

●両開き

  • 製品幅(W)：390〜6000mm
  • 製品高さ(H)：500〜6000mm
  • 最大面積：30m2

●片開き

  • 製品幅(W)：210〜6000mm
  • 製品高さ(H)：500〜6000mm
  • 最大面積：25m2
  • ※生地のシリーズによって、異なる場合があります。

製品仕様

■正面図単位：mm

グランテ正面図
●各部の名称※正面図を参照
部品名 材質
① サイドカバー 樹脂成形品
② シャフトサポート 樹脂成形品
③ トップランナー ステンレス鋼板プレス成形品、樹脂成形品
④ スペーサーリンク 樹脂成形品
⑤ ランナー ステンレス鋼板プレス成形品、樹脂成形品
⑥ スパイラルシャフト アルミ押出し形材
⑦ チルトシャフト アルミ押出し形材
⑧ ヘッドレール アルミ押出し形材
⑨ サイドカバー 樹脂成形品
⑩ サイドカバーキャップ 樹脂成形品
⑪ チルトコード(回転用) 化学繊維
⑫ ドライブコード(開閉用) 化学繊維
⑬ ハンガー 樹脂成形品
⑭ ランナーフック 鋼板プレス成形品
⑮ ルーバー ルーバーによって異なります
⑯ ウエイトカバー 樹脂成形品
⑰ バランスウエイト 鋼板プレス成形品
⑱ ボトムコード 樹脂成形品、化学繊維

■側面図単位：mm

※製品高さ：ヘッドレール上面からルーバー下部まで(ブラケットの厚みは含みません)。

●天井直付け

グランテ側面図(天井直付け)

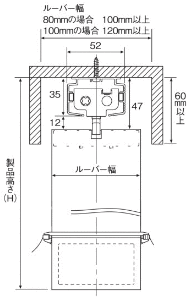

●カーテンボックスの内側に取付ける場合

グランテ側面図(カーテンボックスの内側に取付ける場合)

●正面付け(正面付ブラケット使用)

グランテ側面図(正面付け)

●天井付け(天井付ブラケット使用)

グランテ側面図(天井付け)

■グランテ両端部の隙間寸法

グランテ両端部の隙間寸法

■ブラケット(有料オプション)

製品にはブラケットが入っておりません。必要に応じてお求めください。

●正面付ブラケット単位：mm

価格(税込)：352円/個

正面付ブラケット

●天井付ブラケット単位：mm

価格(税込)：352円/個

天井付ブラケット
●ブラケット必要数量
製品幅(W)ブラケット
170〜900mm2個
910〜1800mm3個
1810〜2700mm4個
2710〜3600mm5個
3610〜4500mm6個
4510〜5400mm7個
5410〜6000mm8個

■付属品

●コードクリップ

コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより事故を防止する効果があります。
必要数量：2個

コードクリップ

■製作可能寸法

ルーバー幅 納まり形態 製品幅(W) 製品高さ(H) 最大面積
100mm 両開き 390〜6000mm 500〜6000mm 30m2
片開き 210〜6000mm 500〜6000mm 25m2
80mm 両開き 310〜6000mm 500〜6000mm 23m2
片開き 170〜6000mm 500〜6000mm 18m2

■製品重量の目安

W2000×H2000mm、ルノプレーンシリーズの場合：3.9kg

■操作コードの長さ

※取付高さのご指定がない場合、製品高さ(H)によってドライブコード・チルトコードの長さが決まります。

操作コードの長さ

●操作コードの長さ

製品高さ(H)
または取付高さ		 操作コードの長さ
ドライブ
(開閉用[A])		 チルト
(回転用[B])
500〜1000mm製品高さ(H)または取付高さと同じ
〜1200mm1000mm800mm
〜1400mm1100mm900mm
〜1600mm1300mm1100mm
〜1800mm1400mm1200mm
〜2200mm1600mm1400mm
〜2400mm1800mm1600mm
〜2600mm2000mm1800mm
〜2800mm2200mm2000mm
〜3000mm2400mm2200mm
〜3200mm2600mm2400mm
〜3400mm2800mm2600mm
〜3600mm3000mm2800mm
製品高さ(H)
または取付高さ		 操作コードの長さ
ドライブ
(開閉用[A])		 チルト
(回転用[B])
〜3800mm3200mm3000mm
〜4000mm3400mm3200mm
〜4200mm3600mm3400mm
〜4400mm3800mm3600mm
〜4600mm4000mm3800mm
〜4800mm4200mm4000mm
〜5000mm4400mm4200mm
〜5200mm4600mm4400mm
〜5400mm4800mm4600mm
〜5600mm5000mm4800mm
〜5800mm5200mm5000mm
〜6000mm5400mm5200mm

■バランスウエイト仕様

バランスウエイトは巻き込み式が標準となります。袋縫い式、ボトムコードなしをご希望の場合はお見積りフォーム「その他」欄にご記入ください。

  • ※袋縫い式は丈調整ができません。
  • ※生地がケスレーの場合は、仕様が異なります。
  • ※生地がケスレーの場合は、袋縫い式ではなく溶着式になります。
  • ※溶着式は丈調整ができません。
巻き込み式

巻き込み式(標準)

袋縫い式(縫製)

袋縫い式(縫製)

ボトムコードなし

ボトムコードなし

バランスウエイト仕様

※写真はボトム仕様巻き込み式

ボトムコードとウェイトカバーの色

品番色名ボトム
コード		ウェイト
カバー
TF-8001ホワイトホワイトホワイト
TF-8002オフホワイトホワイトホワイト
TF-8003アイボリーホワイトホワイト
TF-8004エクルベージュホワイトホワイト
TF-8005ミルキーホワイトホワイトホワイト
TF-8006グレーアイボリーホワイトホワイト
TF-8007プラチナグレーホワイトホワイト
TF-8008マテリアルグレーホワイトホワイト
TF-8009ベージュホワイトホワイト
TF-8010サンドベージュホワイトホワイト
TF-8011グレイッシュブラウンブラウンホワイト
TF-8012セピアブラウンブラウンホワイト
TF-8013ウォームグレーホワイトホワイト
TF-8014ミディアムグレーホワイトホワイト
TF-8015ダークグレーホワイトホワイト
TF-8016チャコールブラックブラック
TF-8017ピンクホワイトホワイトホワイト
TF-8018イエローアイボリーホワイトホワイト
TF-8019ペールブルーホワイトホワイト
TF-8020ライトグレーホワイトホワイト
TF-8021ピンクベージュホワイトホワイト
TF-8022ライトモカホワイトホワイト
TF-8023スプリンググリーンホワイトホワイト
TF-8024グレイッシュベージュホワイトホワイト
TF-8025ホワイトホワイトホワイト
TF-8026パールグレーホワイトホワイト
TF-8027アイボリーホワイトホワイト
TF-8028イエローアイボリーホワイトホワイト
TF-8029プラチナグレーホワイトホワイト
TF-8030リネングレーホワイトホワイト
TF-8031カフェオレホワイトホワイト
TF-8032カスタードイエローホワイトホワイト
TF-8033マテリアルグレーホワイトホワイト
TF-8034グレージュホワイトホワイト
TF-8035サンドベージュホワイトホワイト
TF-8036ウォームイエローホワイトホワイト
TF-8037アッシュブラックブラックブラック
TF-8038ダークブラウンブラウンホワイト
TF-8039アッシュグレーブラウンホワイト
TF-8040キャメルホワイトホワイト
TF-8041ペールグリーンホワイトホワイト
TF-8042サックスブルーホワイトホワイト
TF-8043ペールブルーホワイトホワイト
TF-8044ピンクベージュホワイトホワイト
TF-8045アップルグリーンホワイトホワイト
TF-8046ライトブルーホワイトホワイト
TF-8047サルビアブルーホワイトホワイト
TF-8048シェルピンクホワイトホワイト
TF-8049イエローグリーンホワイトホワイト
TF-8050ターコイズブルーホワイトホワイト
品番色名ボトム
コード		ウェイト
カバー
TF-8051ネイビーブルーブラウンホワイト
TF-8052ディープピンクホワイトホワイト
TF-8053アイビーグリーンホワイトホワイト
TF-8054ピーコックグリーンブラウンホワイト
TF-8055ダークネイビーブラックブラック
TF-8056マゼンダホワイトホワイト
TF-8057シルバーグレーホワイトホワイト
TF-8058ストーングレーホワイトホワイト
TF-8059モスグレーホワイトホワイト
TF-8060パールグレーホワイトホワイト
TF-8061リネングレーホワイトホワイト
TF-8062グレージュホワイトホワイト
TF-8063プラスターホワイトホワイトホワイト
TF-8064ストーングレーホワイトホワイト
TF-8065アーバングレーブラックブラック
TF-8066アイボリーホワイトホワイトホワイト
TF-8067カームゴールドホワイトホワイト
TF-8068アイアンカーキブラックブラック
TF-8069ホワイトホワイトホワイト
TF-8070ホワイトホワイトホワイト
TF-8071アイスグレーホワイトホワイト
TF-8072ミストアイボリーホワイトホワイト
TF-8073グレーベージュホワイトホワイト
TF-8074アイボリーホワイトホワイト
TF-8075ピンクホワイトホワイト
TF-8076ベージュホワイトホワイト
TF-8077ウォームベージュホワイトホワイト
TF-8078ライムグリーンホワイトホワイト
TF-8079フロスティブルーホワイトホワイト
TF-8080ホワイトホワイトホワイト
TF-8081グレーアイボリーホワイトホワイト
TF-8082リーフグリーンホワイトホワイト
TF-8083ホワイトホワイトホワイト
TF-8084パールホワイトホワイトホワイト
TF-8085パールグレーホワイトホワイト
TF-8086ウォームグレーホワイトホワイト
TF-8087スノーホワイトホワイトホワイト
TF-8088プラチナグレーホワイトホワイト
TF-8089マテリアルグレーホワイトホワイト
TF-8090ダークグレーホワイトホワイト
TF-8091ミディアムグレーホワイトホワイト
TF-8092グレーアイボリーホワイトホワイト
TF-8093ベージュホワイトホワイト
TF-8094サンドベージュホワイトホワイト
TF-8095チャコールホワイトホワイト
TF-8096リーフグリーンホワイトホワイト
TF-8097フォレストグリーンホワイトホワイト
TF-8098グレイッシュブラウンホワイトホワイト
TF-8099ピンクホワイトホワイトホワイト
TF-8100イエローアイボリーホワイトホワイト
品番色名ボトム
コード		ウェイト
カバー
TF-8101サックスブルーホワイトホワイト
TF-8102ライトグレーホワイトホワイト
TF-8103ピンクベージュホワイトホワイト
TF-8104ライトモカホワイトホワイト
TF-8105セージブルーホワイトホワイト
TF-8106グレイッシュベージュホワイトホワイト
TF-8107ペールアイボリーホワイトホワイト
TF-8108シルバーグレーホワイトホワイト
TF-8109ミストグリーンホワイトホワイト
TF-8110アッシュグレーホワイトホワイト
TF-8111アッシュローズホワイトホワイト
TF-8112イエローオーカーホワイトホワイト
TF-8113チャコールグレーブラックブラック
TF-8114ラベンダーモーブホワイトホワイト
TF-8115マホガニーブラウンブラウンホワイト
TF-8116アーモンドピンクホワイトホワイト
TF-8117マリンブルーホワイトホワイト
TF-8118クロムグリーンホワイトホワイト
TF-8119キャラメルホワイトホワイト
TF-8120パープルホワイトホワイト
TF-8121デニムブルーホワイトホワイト
TF-8122アッシュブラックブラックブラック
TF-8123アンティークグリーンブラックブラック
TF-8124アンティークホワイトホワイトホワイト
TF-8125アンティークグレーホワイトホワイト
TF-8126ブラウンホワイトホワイト
TF-8127モスグリーンホワイトホワイト
TF-8128ライトグレーホワイトホワイト
TF-8129パープルホワイトホワイト
TF-8130チャコールホワイトホワイト
TF-8131ホワイトホワイトホワイト
TF-8132オフホワイトホワイトホワイト
TF-8133ピンクベージュホワイトホワイト
TF-8134ライトグレーホワイトホワイト
TF-8135ライトベージュホワイトホワイト
TF-8136アッシュブラウンホワイトホワイト
TF-8137チャコールグレーホワイトホワイト
TF-8138ダークブラウンホワイトホワイト
TF-8139ソフトブラックブラックブラック
TF-8140マスタードホワイトホワイト
TF-8141ピスタチオホワイトホワイト
TF-8142モスグリーンホワイトホワイト
TF-8143ブルーグリーンホワイトホワイト
TF-8144インディゴブルーブラックブラック
TF-8145ディープブルーブラックブラック
TF-8146クールホワイトホワイトホワイト
TF-8147ホワイトホワイトホワイト
TF-8148アイボリーホワイトホワイト
TF-8149ローズグレーホワイトホワイト
TF-8150アッシュグレーブラウンホワイト
品番色名ボトム
コード		ウェイト
カバー
TF-8151カフェオレホワイトホワイト
TF-8152ブラックブラックブラック
TF-8153ダークブラウンブラックブラック
TF-8154マホガニーブラウンブラウンホワイト
TF-8155クロームイエローホワイトホワイト
TF-8156アップルグリーンホワイトホワイト
TF-8157サルビアブルーホワイトホワイト
TF-8158マゼンダホワイトホワイト
TF-8159ターコイズブルーホワイトホワイト
TF-8160ネイビーブルーブラックブラック
TF-8162ライトグレーホワイトホワイト
TF-8163グレーホワイトホワイト
TF-8164ライトベージュホワイトホワイト
TF-8165カーキホワイトホワイト
TF-8166ペールブラウンホワイトホワイト
TF-8167クロームオレンジホワイトホワイト
TF-8168ライムグリーンホワイトホワイト
TF-8169ダークブラウンブラウンホワイト
TF-8170アッシュブルーホワイトホワイト
TF-8171デニムブルーホワイトホワイト
TF-8172グレーミックスホワイトホワイト
TF-8173ダークブルーホワイトホワイト
TF-8179ピュアホワイトホワイトホワイト
TF-8180ホワイト（茶原着入）ホワイトホワイト
TF-8181ホワイトホワイトホワイト
TF-8182アイボリーホワイトホワイト
TF-8183パープルホワイトホワイト
TF-8184ピンクパープルホワイトホワイト
TF-8185ブルーグレーホワイトホワイト
TF-8186グリーンオレンジホワイトホワイト
TF-8187ホワイトホワイトホワイト
TF-8188ライトグレーホワイトホワイト
TF-8189ピンクベージュホワイトホワイト
TF-8190イエローアイボリーホワイトホワイト
TF-8191カフェオレホワイトホワイト
TF-8192アップルグリーンホワイトホワイト
TF-8193ホワイトホワイトホワイト
TF-8194ベージュホワイトホワイト
TF-8195グレーホワイトホワイト
TF-8196ホワイトホワイトホワイト
TF-8197フレンチグレーホワイトホワイト
TF-8198ライトグレーホワイトホワイト
TF-8199オフホワイトホワイトホワイト
TF-8200アイボリーホワイトホワイト
TF-8201ベージュホワイトホワイト
TF-8202ペールグリーンホワイトホワイト

■納まり形態

片開き

片開きの場合
片開きの場合

●連窓片開き(連窓ルーバー重なり仕様)について

連窓ルーバー重なり時の重なり寸法

製品幅2000mm以内で、操作側と寄せ側が同じ場合に連窓片開き(ルーバー重なり仕様)の指定が可能です。ご希望の場合はお見積りフォーム「その他」欄に【連窓ルーバー重なり仕様】とご指示ください。

※ご指定がない場合は、2台全閉時の中央にすき間が生じる可能性があります。

両開き

両開きの場合

■たたみ代単位：mm

●計算式

たたみ代の計算式

●たたみ代寸法の目安

たたみ代寸法の目安

■窓枠の内側にたたみ代を残さない場合の製品幅の算出方法

製品幅の算出方法 製品幅の算出方法

部品色

部品色はシルバーのみとなります。

シルバー

操作方法

操作方法

■ルーバーの開閉【ドライブコード操作】

ドライブコード(内側)を下に引いて、ルーバーを開閉させてください。

※故障の原因になりますので、ルーバーの開閉操作は必ずルーバーがヘッドレールに対して直角の状態で行ってください。

■ルーバーの角度調整(回転)【チルトコード操作】

チルトコード(外側)を下へ引いて、ルーバーを回転させてください。

※ルーバーの角度が不揃いの場合は、チルトコードをギアの空回りの音がするまで回転操作し、正常な位置に戻してください。

メンテナンスシールについて

製品には、製品に関する情報を記載したメンテンスシールを貼付しております。製品に関するお問い合わせや修理等の際にこのメンテナンスシールをご確認ください。

メンテナンスシールの貼り付け位置
メンテナンスシール記載内容
