JBS・横型木製ブラインド

ギア式製品仕様

製品仕様JBS・横型木製ブラインド「ギア式」

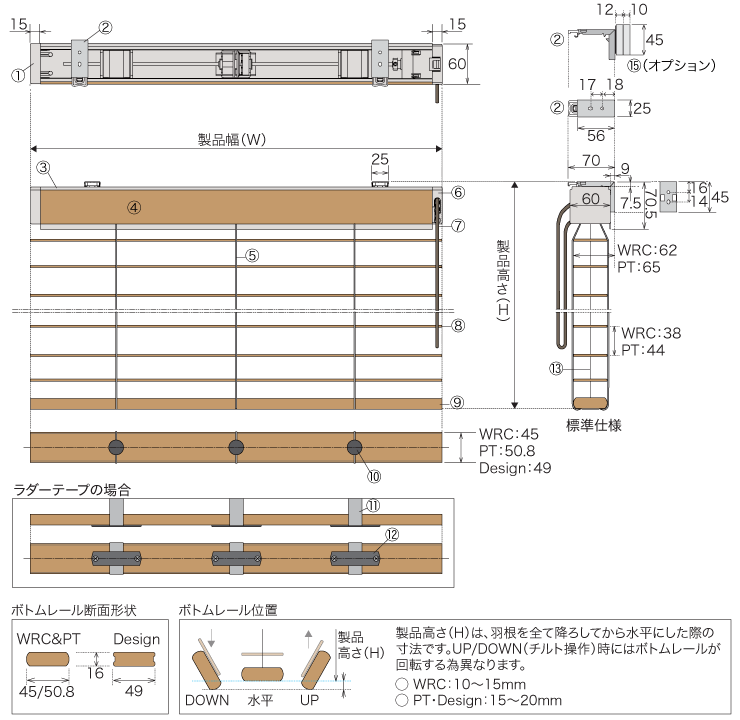

■構造図

構造図

●各部の名称※構造図・側面図を参照
部品名 材質
① ヘッドキャップ 樹脂成形品
② ブラケット ステンレス
③ ヘッドボックス アルミ合金
④ 貼付スラット ウエスタンレッドシダー、または桐
⑤ ラダーコード 化学繊維
⑥ プーリーカバー 樹脂成形品
⑦ 操作コード 化学繊維
⑧ スラット ウエスタンレッドシダー、または桐
⑨ ボトムレール ウエスタンレッドシダー、または桐
⑩ ボトムキャップ 樹脂成形品
⑪ ラダーテープ 化学繊維
⑫ ボトムカバー 樹脂成形品
⑬ 昇降テープ・コード 化学繊維
⑭ バランス ウエスタンレッドシダー、または桐
⑮ ブラケットスペーサー 樹脂成形品

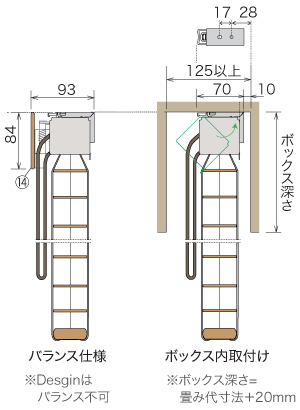

●側面図・納まり図

納まり図

●ブラケット数
製品幅(W)ブラケット数
〜120cm2コ
〜240cm3コ
〜280cm4コ
●操作コードの長さ
製品高さ(H)操作コード長さ
〜80cm65cm
〜100cm75cm
〜120cm90cm
〜140cm110cm
〜160cm130cm
〜180cm140cm
〜220cm160cm
〜260cm180cm
〜280cm200cm
〜300cm220cm
〜340cm240cm
〜360cm260cm
〜380cm280cm
〜400cm300cm
  • ※高窓等、製品高さ(H)よりも高い位置に取り付ける場合は、操作コード長さを10cmにてご指定いただけます。

●ラダーコード・昇降コードの本数

【WRC・PTの場合】
製品幅(W)ラダー昇降
〜80cm2本2本
〜120cm3本2本
〜160cm4本2本
〜280cm5本3本
【Designの場合】
製品幅(W)ラダー昇降
〜53cm2本2本
〜83cm3本2本
〜143cm5本3本
〜203cm7本4本
〜240cm9本5本

※ラダーテープ・昇降テープの場合も同様になります。

■製品仕様

●製品仕様｜横型木製ブラインド ギア式
メーカー名 JBS
製品名 横型木製ブラインド
操作方式

ギア式
スラット 材質
  • WRC45：ウエスタンレッドシダー材
  • PT50：桐材
  • Design50：樹脂（防炎・耐水）
寸法
  • WRC45：45mm巾・3mm厚
  • PT50：50.8mm巾・3mm厚
  • Design50：50mm巾・3mm厚
製作可能
寸法		 製品幅(W)
  • WRC45：35〜280cm
  • PT50：35〜260cm
  • Design50：35〜240cm
製品高さ(H)
  • WRC45：53〜400cm
  • PT50：53〜400cm
  • Design50：53〜300cm
面積
  • WRC45：7.8m2
  • PT50：7.8m2
  • Design50：4m2

●製品の重量計算の目安｜横型木製ブラインド ギア式

【WRC、PTの場合】
ヘッドボックスの重量[kg] 製品幅(W)[m] × 1.3
スラットの重量[kg] （ 製品幅(W)[m] × 製品高さ(H)[m] × 1.3 ）＋（ 製品幅(W)[m] × 0.25 ）
バランスの重量[kg] 製品幅(W)[m] × 0.2
【Designの場合】
ヘッドボックスの重量[kg] 製品幅(W)[m] × 1.3
スラットの重量[kg] （ 製品幅(W)[m] × 製品高さ(H)[m] × 2.54 ）＋（ 製品幅(W)[m] × 0.5 ）

●たたみ代計算式（目安）｜横型木製ブラインド ギア式

【ラダーコード仕様の場合】
WRC たたみ代[mm] ＝ 製品高さ(H)[mm] × 0.1 ＋ 80
PT・Design たたみ代[mm] ＝ 製品高さ(H)[mm] × 0.08 ＋ 80
【ラダーテープ仕様の場合】
WRC たたみ代[mm] ＝ 製品高さ(H)[mm] × 0.11 ＋ 80
PT たたみ代[mm] ＝ 製品高さ(H)[mm] × 0.1 ＋ 80

●ボックス深さ・窓枠上たたみ込み寸法（目安）｜横型木製ブラインド ギア式

下記計算式を利用して、開口部に対してのブラインドボックスや窓設置部の高さに対しての「たたみ込み寸法」を求めることができます。

【ラダーコード仕様の場合】
WRC たたみ込み寸法[mm] ＝ （開口部高さ[mm]＋800）÷9＋20
PT・Design たたみ込み寸法[mm] ＝ （開口部高さ[mm]＋1000）÷11.5＋20
【ラダーテープ仕様の場合】
WRC たたみ込み寸法[mm] ＝ （開口部高さ[mm]＋727）÷8＋20
PT たたみ込み寸法[mm] ＝ （開口部高さ[mm]＋800）÷9＋20

  • たたみ上げた時に
    ボックス内に納めたい場合

    製品高さ(H)＝
    ボックス深さ＋開口部高さ

  • たたみ上げた時に
    開口部を全開にしたい場合

    製品高さ(H)＝
    たたみ込み寸法＋開口部高さ

操作方法JBS・横型木製ブラインド「ギア式」

操作方法：ギア式

ブラインドの昇降

  • 手前側の操作コードを引くと、スラットは手前に回転し、たたみ上がっていきます。
  • 奥側の操作コードを引くと、スラットは奥側に回転し、下がっていきます。

スラットの角度調整

  • 手前側・奥側いずれかの操作コードを引いて調整してください。
