タチカワ「ホームタコス フォレティアエグゼ」

製品仕様

◆製作可能寸法

製品幅(W)は0.5cm単位、製品高さ(H)は1cm単位での製作となります。

操作方法電動(リモコン操作)
スラット幅35mm・50mm・63mm
製品幅900〜2400mm
製品高さ500〜3500mm※
最大面積6m2(国産材(ヒノキ・スギ):5m2、桐:7.2m2)
ラダー仕様ラダーコード仕様
  • ※バッテリー仕様の場合、高さ2800mm以下での製作。
  • ※幅1300mm以下の場合、高さ2500mm以下での製作。

◆構造図

製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。
電源コード(⓮)の出る位置・受光部(⓭)の位置・持出し受光部(⓰)の出る位置は、室内側から見て、必ず製品の右側になります。
※図は、ヘッドボックス仕上げ:ナチュラルウッド、天井付け(ブラケットキャップあり)の場合。

  • 構造
  • 構造
  • 構造

◆部品

部品

◆操作方法の種類

  • RFリモコン操作

    1台から複数台の製品を、1個のRFリモコンで操作します。製品にリモコンを向けなくても操作できます。
    最大8グループ(各グループに登録可能台数の上限なし)まで、個別にも、一斉にも操作できます。

    ※製品1台に登録できるRFリモコンは、最大8個までとなります。

    RFリモコン

    POINT
    赤外線リモコンやスマート家電リモコン(赤外線家電リモコン)を併用することもできます。
    ※バッテリー仕様を除く。

  • 赤外線リモコン操作

    1台から複数台の製品を、1個の赤外線リモコンで操作します。
    最大8グループ(各グループに登録可能台数の上限なし)まで、個別にも、一斉にも操作できます。(製品を一斉に動かすには、すべての受光部を、リモコンからの信号を受信できる場所に設置する必要があります。)

    • ※スマート家電リモコン(赤外線家電リモコン)での操作も可能です。
    • ※RFリモコンには対応できません。
    • ※リモコンの個数を増やしても(上限なし)、同じ空間(赤外線リモコンの信号が届く範囲)で制御できるのは8グループまでとなります。
    赤外線リモコン

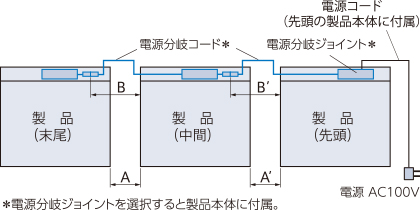

◆電源分岐ジョイント

1つの電源(コンセント)から電源を分岐して、隣接する複数台の製品へ電源を供給できます。
最大6台まで接続可能です。製品間の距離(A)は2000mmまで対応可能です。

  • 構造

    ■電源分岐コードの長さの目安

    製品間の距離(A)電源分岐コードの長さ(B)
    100mm以下0.3m
    500mm以下0.8m
    1000mm以下1.3m
    2000mm以下2.3m
    • @接続するすべての製品の位置関係(先頭・中間・末尾)をご指定ください。
    • ・製品2台を接続する場合「先頭1台・末尾1台」が必要です。
    • ・製品3台以上を接続する場合「先頭1台・中間1〜4台・末尾1台」が必要です。
    • A中間・末尾の製品は、左表のように製品間の距離(A)を目安に電源分岐コードの長さ(B)を0.3m、0.8m、1.3m、2.3mからご指定ください。また、壁などの色を考慮して、電源分岐コードの色(ホワイト・ブラック)をご指定ください。
      ご指定がない場合は、ホワイトになります。
    • ※電源分岐コードは室内側から見て、必ず製品の左側から出ます。
    • ※コードを取り回す場合は、製品間の距離に必要な長さを加算して、電源分岐コードの長さをご指定ください。

◆バッテリー仕様

製品本体と同時にご注文ください。
製品本体に充電式のバッテリーを搭載した「バッテリー仕様」。コンセントから常に電源を供給する必要がないため、窓の近くにコンセントがない場合に便利です。1回の充電で最大約3ヶ月※使用できます。
※高さ2000mmの製品で1日1回の昇降動作を行った場合

  • バッテリー仕様
    • 天井付け・正面付け共通

    • ・長さ3m(Type-Cのアダプター※に対応)
    • ・USB Power Delivery規格に対応し、DC20V出力可能な45W以上のアダプターを使用してください。
    • ※上記仕様以外のアダプターを使用すると製品の充電ができません。
    • ・製品1台につき1本付属。
    • 充電時間

    • ・約3時間
    • 製作条件

    • ・「RFリモコン操作」のみの対応。
    • ・ スマート家電リモコン、HEMSには対応しません。
    • ・製品本体は高さ2800mm以下での製作。製品取付け高さは約3000mm以下を推奨。
    • ・高窓、内窓の内側、カーテン等とのダブル使いの内側など、高温になる場所では使用できません。
    • ・電源分岐ジョイントとの併用はできません。

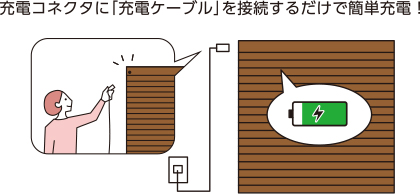

  • 充電
  • 充電

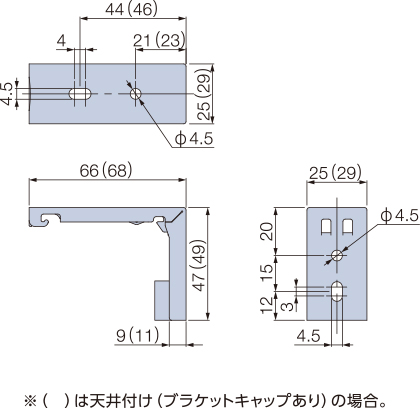

◆取付けブラケット

  • 天井付け・正面付け共通

    ブラケット
  • 正面付け(スラット幅63mmの場合)

    ブラケット
  • 天井付けの場合、ヘッドボックスと同系色のブラケットキャップ(2mm厚)が付属します。製品裏から見た際もブラケットが目立ちません。

    ブラケット
  • ■付属個数

    製品幅(mm)ブラケット個数
    700〜13002個
    1305〜18003個
    1805〜24004個

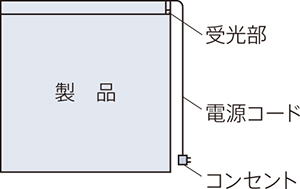

◆電源コードの出る位置・受光部の位置

  • 電源コードの出る位置・受光部の位置
  • 電源コードの出る位置・受光部の位置は、室内側から見て、必ず製品の右側になります。
    持出し受光部を使用する場合は、必ず製品の右側になります。

    ※持出し受光部延長コードを使用することで受光部の位置を左側にすることも可能です(最大9m延長可)。

◆製品重量

スラット幅製品重量
35mm(製品幅×1.1)+1.0+(製品幅×製品高さ×1.8)(kg)
50mm(製品幅×1.2)+1.0+(製品幅×製品高さ×1.7)(kg)
63mm(製品幅×1.3)+1.0+(製品幅×製品高さ×1.6)(kg)
  • ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
  • ※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

◆昇降コード・ラダーコード・ラダーテープの本数

製品幅(mm)昇降コード
本数
ラダーコードの本数
900〜16003本3本
1605〜24005本

◆電動部仕様

定格電圧AC100V±10% 50/60Hz
消費電力45W
使用湿度0℃〜50℃(結露なきこと)※1
待機電力※20.5W以下
  • ※1 バッテリー仕様は10℃〜50℃。
  • ※2 待機電力は実測値であり、保証値ではありません。

◆製品仕上がり高さ目安

実際の製品の仕上がり高さは、発注寸法の高さに対して下表のようになります。製品高さを決める際の参考にしてください。
※製品の構造上、誤差が生じることがあります。

  • スラット幅 35mm

    製品仕上がり高さ目安
  • スラット幅 50mm

    製品仕上がり高さ目安
  • スラット幅 63mm

    製品仕上がり高さ目安

◆納まり寸法目安

※寸法は計算値のため、実際の寸法とは異なる場合があります。目安としてご使用ください。

  • 天井付け

    納まり寸法目安
  • 天井付け(カーテンボックス内への取付け)

    納まり寸法目安

正面付け

納まり寸法目安

たたみ込み寸法目安

スラットをすべてたたみ上げた時の、取付けブラケット上端からボトムレール下端までの寸法です。

スラット:ベーシックの場合

納まり寸法
