トーソーピクチャーレールW-1製品仕様
製品寸法図・取付寸法図
■レール断面図単位:mm
■取付寸法図単位:mm
■パーツ寸法図:フック単位:mm
■パーツ寸法図:小物トレイ単位:mm
※レールへの取り付け方によって、用途に応じた2種類の出幅を選ぶことができます。
■パーツ寸法図:マルチラック単位:mm
製品仕様
■製品仕様・詳細
●ブラケット取付間隔

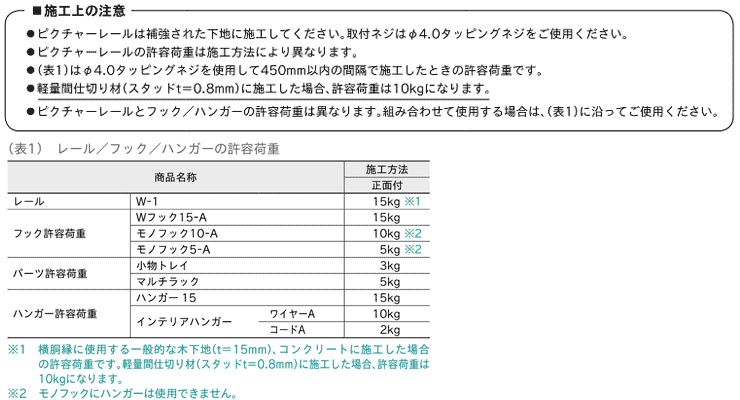

- ※1m以内に許容荷重合計15kg以内であれば、複数のフック・パーツを吊るすことができます。
- ※ハンガー2本で吊り下げても許容荷重は15kgまでとなります。展示作業中などで不意に片側に全荷重がかかる場合が考えられますので、2本吊りでも1本使用時の許容荷重をお守りください。
- ※複数の額などを吊るす場合は地震などの揺れによる額同士の衝突を防ぐために十分な間隔(1m以上)を取ることをおすすめします。
部品の材質
部品名 | 材質 |
レール | アルミニウム合金押出形材 |
Wフック15-A、モノフック5-A | 亜鉛ダイカスト |
モノフック10-A | アルミダイカスト |
小物トレイ | 本体:アルミニウム合金押出形材 サイドキャップ:硬質ポリエチレン |
マルチラック | 本体:SUS304 固定パーツ:亜鉛ダイカスト チューブ:塩化ビニル樹脂 |
W-1キャップ | ポリアセタール |
カバーストップ | ポリアセタール |
ハンガー15 | ワイヤー:ステンレスワイヤーφ1.5mm(SUS304) フック:亜鉛ダイカスト |
ハンガーフック15(単体) | 亜鉛ダイカスト |
