ダブル小型｜ラルク

※「ダブル小型」にはシールドは付属しておりません。

●コンパクトなメカにお好きな生地２枚を収納します。
●幅30cmから製作できるので小さな窓に最適です。
●操作方法は「プルコード操作」。プルコードを引いた分だけ生地が下がり、少し引いて手を放すと生地が自動で巻き上がります。

対応生地一覧
操作方法
採寸方法
製作可能寸法
構造
ブラケット
製品幅と生地幅寸法
製品重量
カーテンボックスに取付ける場合の寸法
部品色
ウェイトバー
オプション

対応生地一覧

※青字のNo.の生地は洗濯機で洗うことができます。

操作方法｜ダブル小型

>>操作方法の詳細はこちら
操作一覧

採寸方法｜ダブル小型

幅（W）は0.5cm単位、高さ（H）は1cm単位での製作になります。注文前に、サイズの測り方をご確認ください。

■窓枠内に取付ける場合（天井付け）

・幅は窓枠の内側寸法から1cmほど引いてください。
・高さは窓枠の内側寸法をそのまま製品サイズとしてご指定ください。

■窓枠を覆う場合（正面付け）

・幅・高さとも窓枠の外側寸法以上を製品サイズとしてご指定ください。

製作可能寸法｜ダブル小型

操作方法	プルコード式
製品幅	30～120cm
製品高さ	30～160cm
最大面積	1.92m²
幅：高さの比率	１：３以下

※生地によって製作可能寸法が異なる場合があります。

※サイズは幅は0.5cm単位、高さ1cm単位での製作になります。

※生地によっては、手前生地のみの製作になります。

構造と部品｜ダブル小型

■プルコード式 [単位:mm]

■部品について

■プルコードの長さ

プルコード式
※高窓等に取付ける際、プルコードを長くしたい場合は、1cm単位で指定することもできます。

製品高さ	プルコードの長さ
30～160cm	30cm

取付けブラケット｜ダブル小型

天井付け

正面付け

付属個数

2個

製品幅と生地幅寸法｜ダブル小型

[単位:mm]

製品重量｜ダブル小型

下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※各計算式の製品幅、製品高さの数値はメートル（m）単位で計算してください。
※生地m²重量については、生地により異なりますのでお問い合わせください。

製品重量	（製品幅×1.5）＋ 0.8 ＋{製品幅×製品高さ×(室内側生地m²重量＋室外側生地m²重量）}（kg）

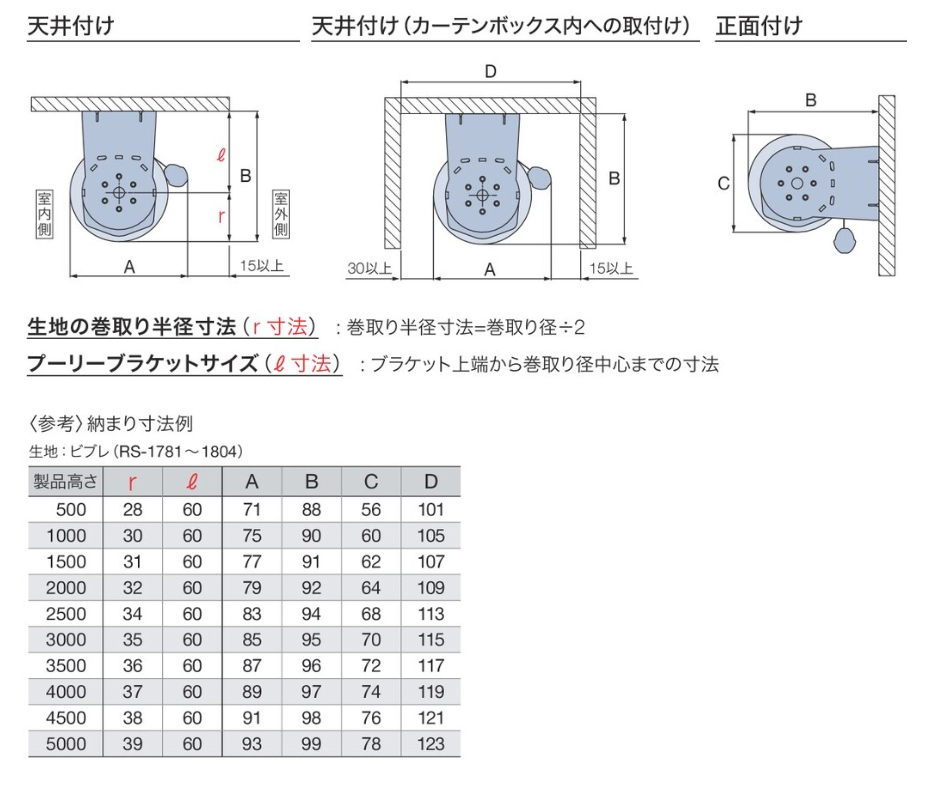

カーテンボックスに取付ける場合の寸法｜ダブル小型

※生地の巻取り半径は、生地や製品高さにより異なりますのでお問い合わせください。
※室外側の生地には、設定した高さで生地を止めることができるリミットストッパーが付いています。より室外側に寄せて取付けたい場合は、室外側の生地が上まで巻き上がりきらないようにリミットストッパーを設定すると、巻き上がる際にウェイトバーが壁にぶつかりにくくなります。

部品色｜ダブル小型

■プルコード式

部品色（フレーム、軸受けブラケット、ウェイトバー、プルコード、プルの色）は4色から選べます。
※ご指定がない場合は、オフホワイト［No.13］になります。
※ 室内側（手前）の生地と室外側（奥）の生地の部品色（ウェイトバー、プルコード、プルの色）は同じ色になります。
※生地がウォッシャブルの場合でも「ウェイトバー露出」になります。
