TOSO(トーソー)・マイテックアウター(外付けロールスクリーン) 製品仕様・オプション一覧

仕様の構造/取付寸法図 (単位:mm)

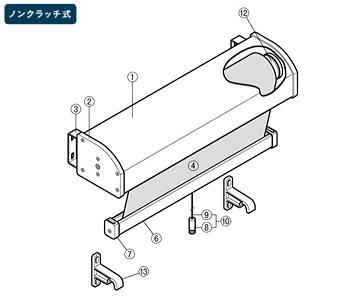

●製品全体図及び部品名称

■部品材質

部品名 材質
①ヘッドボックス アルミ押出形材
②ヘッドボックスキャップ 樹脂成形品
③ヘッドボックスブラケット 鋼板プレス成形品
④スクリーン -
⑤ガイドワイヤー 樹脂皮膜ステンレスワイヤー
⑥ウエイトバー アルミ押出形材
⑦ウエイトバーキャップ 樹脂成形品
部品名 材質
⑧プルボール(黒) ゴム
⑨プルコード(黒) 化学繊維
⑩プルボールセット -
⑪ガイドワイヤー止め金具 亜鉛ダイキャスト
⑫ローラーパイプ アルミ押出形材
⑬ボトム固定フック 樹脂成形品
  • ※⑩プルボールセットの長さは155cmです。
製品構造・クラッチ式ガイドワイヤー仕様 製品構造・ノンクラッチ式 ブラケット・天井付金具寸法

オプション部品 MYTEC OUTER OPTION

オプション部品のカラーは部品カラーと同じになります(ボトム固定ベルトはブラックとなります)

持ち出し金具S

本体ボックス部:シルバー(クラッチ式)

■本体ボックス部:シルバー(クラッチ式)

フック部:シルバー(クラッチ式)

■フック部:シルバー(クラッチ式)

本体ボックス部:ブラウン(ノンクラッチ式)

■本体ボックス部:ブラウン(ノンクラッチ式)

フック部:ブラウン(ノンクラッチ式)

■フック部:ブラウン(ノンクラッチ式)

持ち出し金具L

本体ボックス部:シルバー(クラッチ式)

■本体ボックス部:シルバー(クラッチ式)

フック部:シルバー(クラッチ式)

■フック部:シルバー(クラッチ式)

本体ボックス部:ブラウン(ノンクラッチ式)

■本体ボックス部:ブラウン(ノンクラッチ式)

フック部:ブラウン(ノンクラッチ式)

■フック部:ブラウン(ノンクラッチ式)

・上部に軒などがあり取付けスペースがない場合は、この持ち出し金具を使用することで取付けが可能になります。
・シャッターが付いている窓や、雨戸付引違い窓などにも設置が可能です。

天井付金具

天井付金具

標準ブラケット、スリムブラケットと組み合わせて使うことで軒下などに天井付けすることが出来ます。

サッシ固定金具

サッシ固定金具

サッシ固定金具を使用することで外壁に下穴を開けずに商品を取付けることができます。

ボトム固定ベルト

ボトム固定ベルト

バルコニーの手摺りを利用してボトム部分を固定できます。

ボトム固定フック

ボトム固定フック

強い日射しをコントロールするときにボトム固定フックを取付けることで、半開ができ日射しをコントロールします。

オプション部品価格(税込)
オプション部品名 カラー 価格
持出し金具S(2個1組) シルバー/ブラウン ¥5,060
¥2,640
持出し金具L(2個1組) シルバー/ブラウン ¥8,910
¥4,642
天井付金具(2個1組) シルバー/ブラウン ¥3,190
¥1,661
サッシ枠固定金具(2個1組) シルバー/ブラウン ¥4,510
¥2,354
ボトム固定ベルト(2本1組) ¥2,310
¥1,210
ボトム固定フック(ノンクラッチ用) シルバー/ブラウン ¥1,320
¥693
交換スクリーン 【タート】 メカカラー、スクリーン品番をご指定ください ノンクラッチ式の60%
交換スクリーン 【カイト】 メカカラー、スクリーン品番をご指定ください ノンクラッチ式の60%
■上段:メーカー標準価格、下段:当社通販価格
■オプション部品のみのご注文の場合、送料が必要となります。

オプションの構造/取付寸法図 (単位:mm)

オプションの構造、取付寸法図

警告  取付け上のご注意(取付け前に必ずお読みください)

  • ※付属のブラケット取付けネジは木部用です。木部以外には使用しないでください。
  • ※本製品を取付ける下地の強度や材質を確認し施工してください。確実に下地に取付けていない場合は落下の原因になります。
  • ※木ネジの取付け位置は下地や外装材の端部にならない様に取付けてください。
  • ※施工後、各部品の締め忘れや、ゆるみがないか良く確認してください。
  • ※2階部分など高所への取付けの場合は、足場の設置など安全に施工する様注意ください。
  • ※本製品の取付けは、3階フロア部(約9m)を限度とします。

注意 使用上のご注意(ご使用前に必ずお読みください)

  • ※風が吹いている時は必ずスクリーンを巻き上げて本体に収納してください。 スクリーンが風にあおられて、製品が破損する恐れがあります。
  • ※長時間の雨、大雨や降雪の時やそれが予測される場合は、必ずスクリーンを巻き上げてください。
  • ※雪や落ち葉がスクリーンに付着してしまった場合、これらを必ず除去してから、スクリーンの巻き取りを行ってください。そのまま巻き取ると、スクリーンや本体の破損や故障の原因になります。
  • ※必ずプルコード、またはウエイトバーを持って操作を行ってください。スクリーンやローラーパイプを持って操作を行わないでください。
