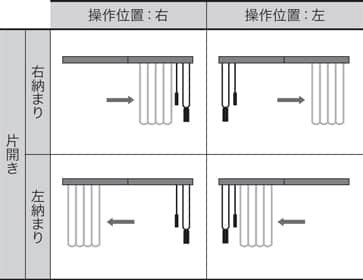

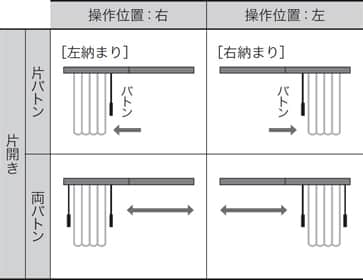

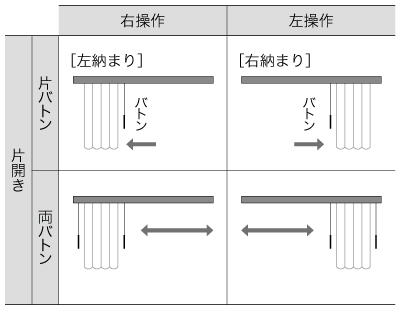

■納まりの種類

片開きのみの製作になります。窓の両側に生地を納める場合は、片開きを2台(右納まりと左納まり)とご指定ください。

バトン操作

両バトンの場合、よく使う側を操作位置として指定してください。
両側どちらにもたたみ込むことができます。

コード操作

バトン・コード操作

*製品の開閉はドライブコード・バトンの両方で行えます。

■製作可能寸法

*幅は0.5cm単位、高さは1cm単位での製作になります。

※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。

*（）内は「マージ」の場合。

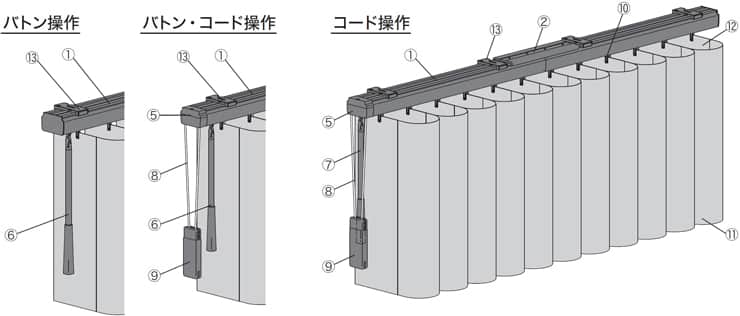

■構造と部品単位：mm

※製品高さは、取付ブラケット上端（正面付け補助金具は含まない）から生地下端までの寸法となります。

バトン操作

「生地の角度調整」・「製品の開閉」をバトンで行います。

バトン・コード操作

「生地の角度調整」はバトンで、「製品の開閉」をバトン・ドライブコードの両方で行えます。

コード操作

「生地の角度調整」はチルトポールで、「製品の開閉」はドライブコードで行います。

［見下げ図］

*（）内は「マージ」の場合。

天井付け
（ブラケット付け）

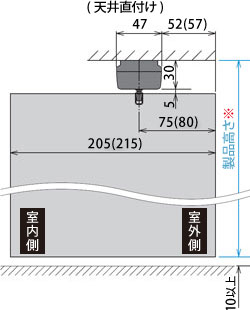

天井付け
（直付け）

※天井付け（直付け）の場合、製品高さはブラケット厚の4mm分短くなります。

天井付け
（カーテンボックス付け）

正面付け


*（）内は「マージ」の場合。

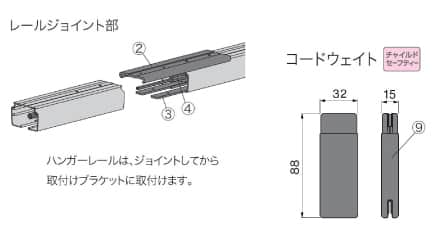

●各部の名称※構造図を参照

部品名	バトン操作	バトン・コード操作	コード操作	材質	備考

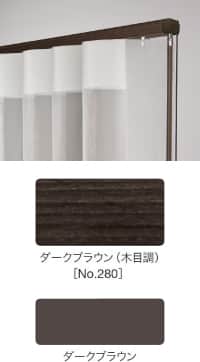

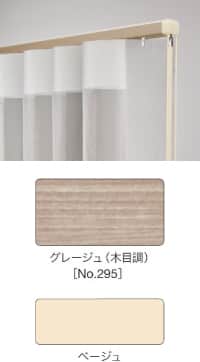

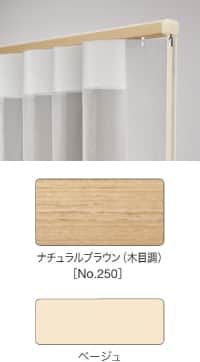

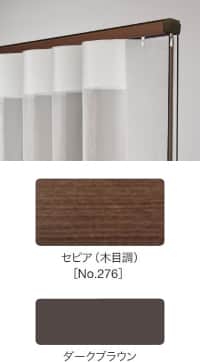

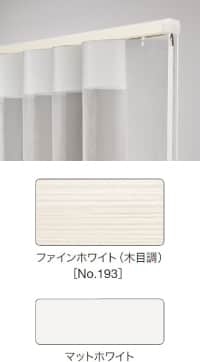

① ハンガーレール	●	●	●	アルミ押出し形材	オフホワイト、ソフトシルバー、ダークブラウン、ブラック
② 操作部		●	●	樹脂成形品	ハンガーレールと同系色
③ エンド部 （バトン操作）	●			樹脂成形品	ハンガーレールと同系色
④ エンド部 （バトン・コード操作/コード操作）		●	●	樹脂成形品	ハンガーレールと同系色 誤った操作をした場合など、通常操作以上の力が掛かった際に、製品を保護する装置が組み込まれています。
⑤ チルトポール*			●	アルミ押出し形材・樹脂成形品	ハンガーレールと同系色
⑥ ドライブコード*		●	●	化学繊維	ハンガーレールと同系色　製品開閉用
⑦ コードウェイト*		●	●	樹脂成形品	ハンガーレールと同系色 お子さまの手が届かないようドライブコードを束ねることができます。
⑧ バトン*	●	●		アルミ押出し形材・樹脂成形品	ハンガーレールと同系色
⑨ ランナー	●	●	●	樹脂成形品	ランナー：乳白色、フック：クリアー
⑩ 生地	●	●	●	ポリエステル繊維・樹脂成形品	生地には芯地、スクリーンハンガー（クリアー）が取付けられています。
⑪ スクリーンハンガー（ボタン付き、ボタン無し）	●	●	●	樹脂成形品	クリアー ※生地連結部にはボタン付きのスクリーンハンガー、製品両端の生地にはボタン無しのスクリーンハンガーを使用します。
⑫ 取付けブラケット	●	●	●	ステンレス鋼板プレス成形品・樹脂成形品
⑬ 正面付け補助金具	●	●	●	ステンレス鋼板プレス成形品	ハンガーレールと同系色 L字型の持出し金具、取付けブラケットと組み合わせて使用します。

*の手で触る可能性が高い部品は抗菌加工を施しています。

■設置環境について

さまざまな取付け方法に対応しています。
Ｕ字状に生地を取付けるため、下記のように奥行き寸法の確保が必要となります。
カーテンボックス内に取付ける場合は、「ボックススペーサー」を使って、ハンガーレールのみボックスに納めることもできます。
ご注文の際は、納まり図をご確認ください。

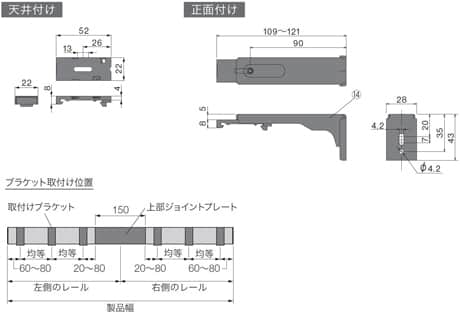

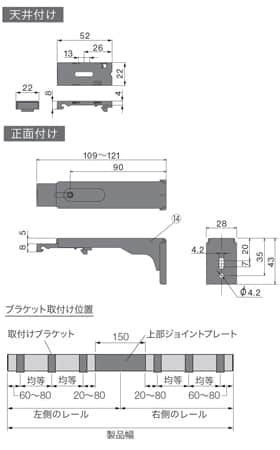

■取り付けブラケット単位：mm

製品幅	個数
40〜100cm	2個
〜200cm	3個
〜300cm	4個
〜400cm	5個

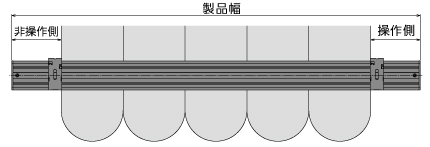

■製品幅と生地端部寸法単位：mm

※製品端部すき間寸法は目安寸法としてご使用ください。生地の出来上がりは実際の寸法と異なる場合があります。

ご注意
製品の特性上、窓枠内に取付けると、下記の端部寸法および、レース部から光が入るため正面付けでの取付けをおすすめします。

採光時

操作方法		生地	操作側	非操作側
バトン操作	片バトン	フォルモ	79	77
		マージ		82
	両バトン	フォルモ	79	79
		マージ
バトン・ コード操作	片バトン	フォルモ	90	77
		マージ		82
	両バトン	フォルモ	90	79
		マージ
コード操作	片開き	フォルモ	90	77
		マージ		82

生地を回転させる方向により端部寸法が異なります。下図は生地を右回転した場合。 ＊（）内は「マージ」の場合。

バトン操作

バトン・コード操作

コード操作

■バトン・チルトポール・ドライブコードの長さ

バトン・チルトポール・ドライブコードの長さは、製品の取付け高さによって異なります。製品の取付け高さをご指定ください。

バトン操作

バトン・コード操作

コード操作

■製品重量

※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。

※計算式の製品幅、製品高さの数値はメートル（m）単位で計算してください。

■納まり寸法の目安

※寸法は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

※製品高さは、取付けブラケット上端（正面付け補助金具は含まない）から生地下端までの寸法となります。

*（）内は「マージ」の場合。

天井付け

正面付け

●ブラケットスペーサーを使用して取付ける場合

» 詳しくはこちらをご覧ください

天井付け（カーテンボックス内への取付け）

●製品全体をカーテンボックス内に納める場合

●ハンガーレールのみカーテンボックス内に取付ける場合

●ボックススペーサーを使用して取付ける場合

カーテンボックスの深さが36〜44mmの場合は「ブラケットスペーサー12」をご使用ください。

» 詳しくはこちらをご覧ください

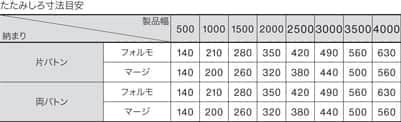

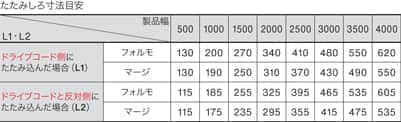

■たたみしろ寸法

※たたみしろ寸法は、目安寸法としてご使用ください。生地の仕上がりや癖により実際の寸法と異なる場合があります。

製品幅などにより、たたみしろ寸法が異なります。

バトン操作

バトン・コード操作

コード操作

■製作可能寸法単位：mm

*幅は5mm単位、高さは10mm単位での製作になります。

※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。

*（）内は「マージ」の場合。

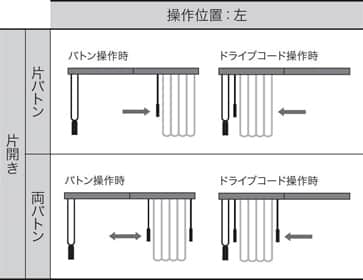

■納まり

製品の納まりは下表のようになります。

A　優先側（ハンガーレールを伸ばして製作する側）

B　非優先側

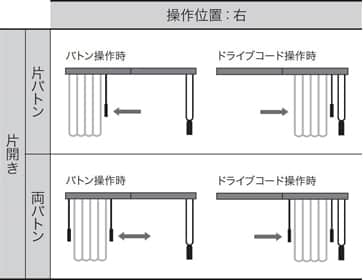

バトン操作［片バトン］

バトン・コード操作［片バトン］

＊下図はコードによる操作時の納まり。バトンによる操作時は非操作側にもたたみ込めます。

コード操作

天井付け

●採光時

●全閉時

正面付け

●採光時

■価格

加算価格なし

■ブラケットスペーサー

窓枠上部の壁面に取付ける場合に、壁面と額縁の段差を解消するために使用します。
厚みは12ｍｍ・20mmの2種類があり、重ねて使用することもできます。
重ねた場合の重なりしろは、3mmになります。

※（）内は「マージ」の場合

• ［単位：mm］
• 材 質：樹脂成形品
• カラー：乳白

●価格

種類	価格
ブラケットスペーサー12 （入数1個） 付属品：ビス4×50 3本	132円/個
ブラケットスペーサー20 （入数1個） 付属品：ビス4×60 3本	143円/個
