ラインドレープタイプ｜ラインドレープ

• 対応スラット一覧
• 操作方法
• 製作可能寸法
• 構造
• ブラケット
• 製品幅とスラット端部寸法
• 製品重量
• 納まり
• たたみしろ寸法
• 部品色
• バランスウェイト
• 対応オプション

対応スラット一覧｜ラインドレープタイプ

※リンド（LD6129〜6130)、リンネル(LD6137〜6141)、ミント遮熱(LD6551〜6553)はワンチェーン式に対応していません。

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6101〜6103	ルナリア	100
  LD6104〜6106	ヴェルタ	80・100
  LD6107〜6109	セーヌ	80・100
  LD6110〜6111	リュース	100
  LD6112〜6117	ブライト	80・100
  LD6118〜6121	ハンプトン	100
  LD6122〜6123	ゼブラノ	80・100
  LD6124〜6125	デルセ	80・100
  LD6126〜6128	ティンバル	80・100
  LD6129〜6130	リンド	80・100
  LD6131〜6132	ノエル	80・100

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6133〜6134	ヒラハ	100
  LD6135〜6136	プランタ	80・100
  LD6137〜6141	リンネル	80・100
  LD6201〜6240	ライフ	80・100
  LD6241〜6250	ジョルノ	80・100
  LD6251〜6290	エブリ	80・100
  LD6171〜6200	マカロンラテ	80・100
  LD6321〜6323	シャイニー	80・100
  LD6327〜6329	デイズ遮熱	80・100
  LD6334〜6339	デイズ	80・100
  LD6358〜6360	フロスティ	80・100
  LD6401〜6428	ピアット	80・100

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6431〜6450	ライフ遮光	80・100
  LD6451〜6458	ルフト	80・100
  LD6461〜6500	エブリ遮光	80・100
  LD6501〜6503	アジェント	80・100
  LD6510〜6512	ヴェルタ遮光	80・100
  LD6531〜6545	ミント	80・100
  LD6551〜6553	ミント遮熱	80・100
  LD6601〜6603	マタン遮熱	80・100
  LD6604〜6606	ジュルネ遮熱	80・100
  LD6607〜6611	フィラレ遮熱	100
  LD6612〜6614	リノレ	100
  LD6651〜6665	エール	100

対応スラット幅｜ラインドレープタイプ

80mm100mm

※スラットによって、対応スラット幅が異なります。

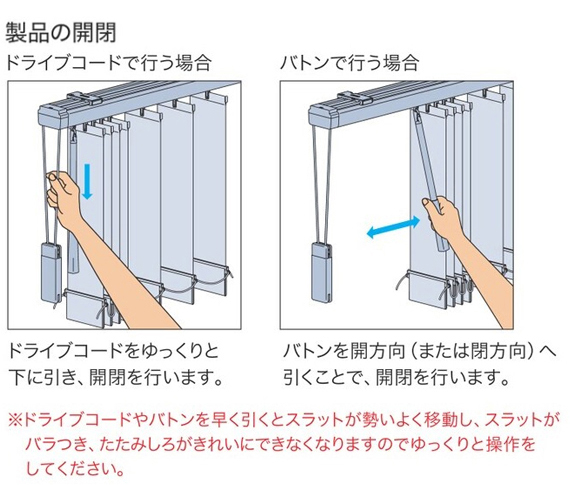

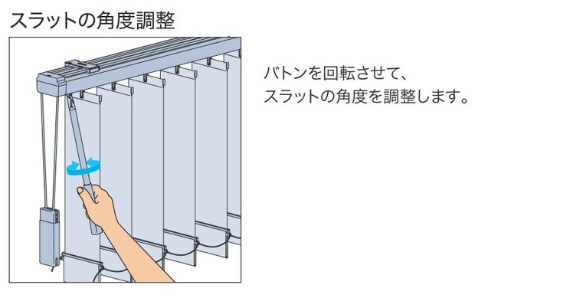

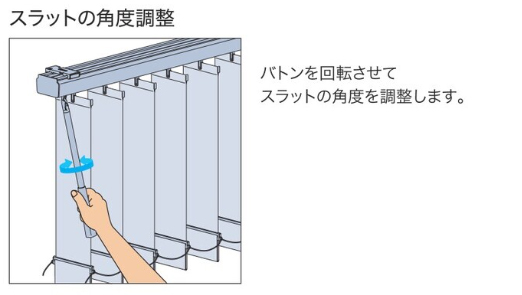

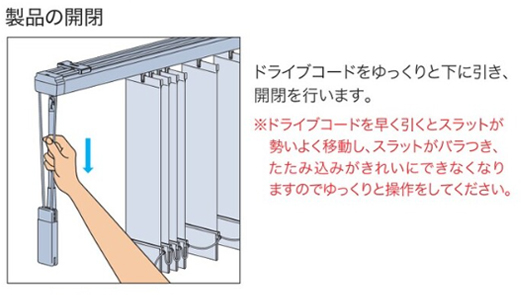

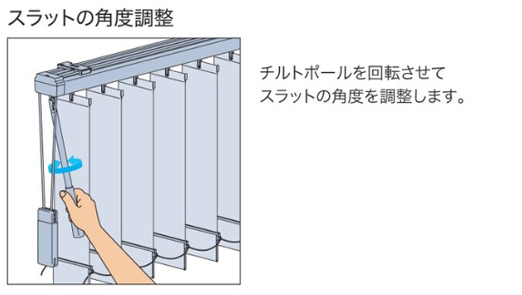

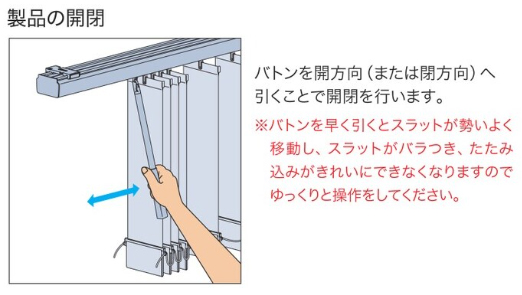

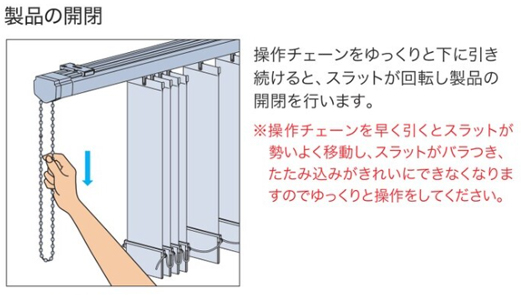

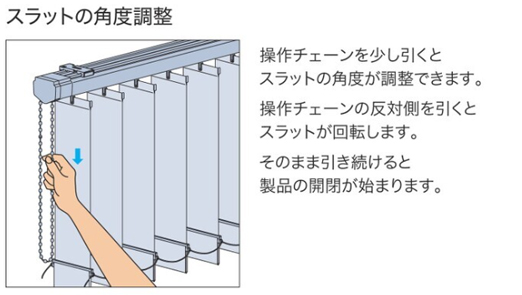

操作方法｜ラインドレープタイプ

>>各操作方法の詳細はこちら

製作可能寸法｜ラインドレープタイプ

■ラインドレープ

操作方法	バトン式 [片バトン・両バトン]	バトン・コード式 [片バトン・両バトン]	コード式		ワンチェーン式
納まり	片開き	片開き	片開き	両開き(両納まり)	片開き	両開き(両納まり)
製品幅	30〜300cm	30〜300cm	30〜400cm	50〜400cm	30〜400cm	50〜400cm
製品高さ	40〜300cm	40〜300cm	40〜400cm		40〜400cm
最大面積	12m2	12m2	12m2		12m2

※スラットによって製作可能寸法が異なる場合があります。

※サイズは 幅は0.5cm単位、高さは1cm単位 での製作になります。

※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。

■ラインドレープ　レールジョイント仕様（オプション）

操作方法	バトン式[両バトン]	コード式
納まり	両開き(中央納まり)	両開き(両納まり・中央納まり)
製品総幅(W)	60〜580cm	60〜580cm（※2)
製品幅(W1・W2)	30〜290cm（※1)	-
製品高さ	40〜300cm	40〜400cm
最大面積	12m2	12m2

※1 製品幅W1（左側）・W2（右側）の長さ指定が必要です。 0.5cm単位 で製品幅W1（左側）・W2（右側）の長さをそれぞれ指定できます。

※2 製品総幅(W)に対し、レールは中央で均等に分割されます。

※サイズは 幅は0.5cm単位、高さは1cm単位 での製作になります。

※スラットによって製作可能寸法が異なる場合があります。

※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。

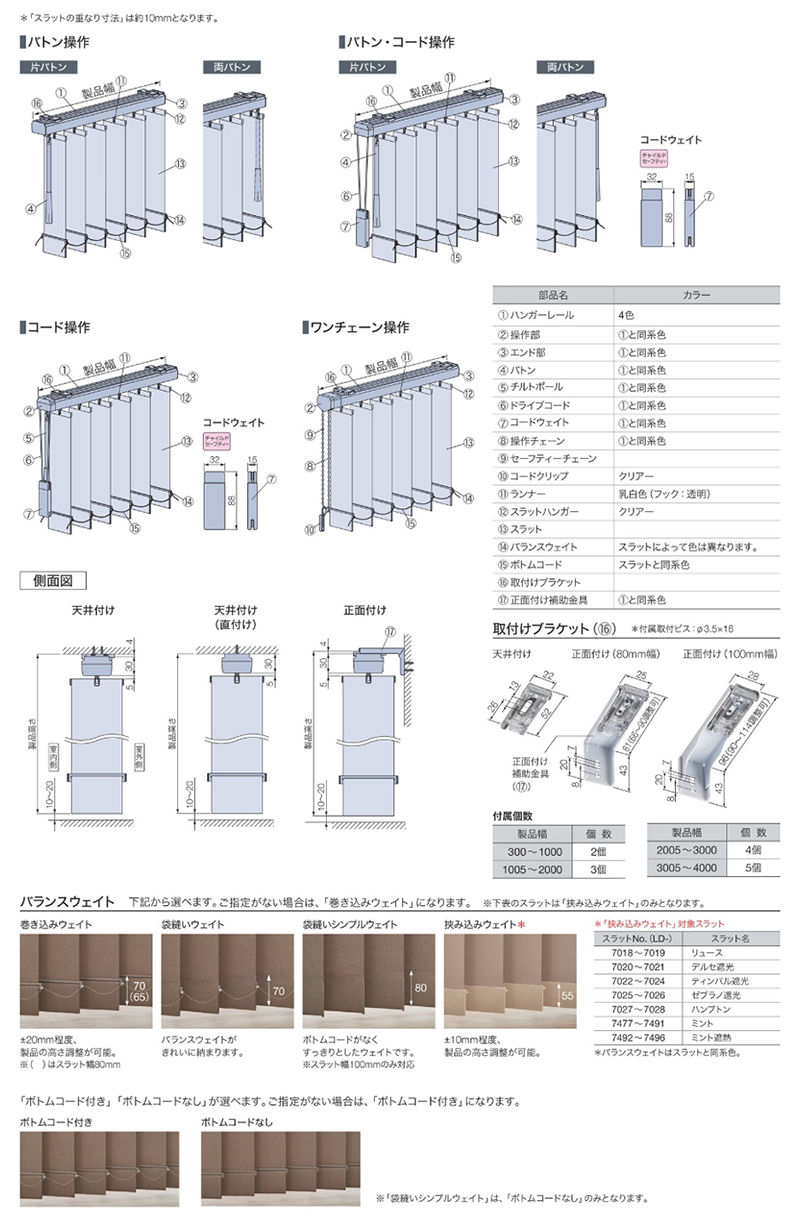

構造と部品｜ラインドレープタイプ

※製品高さは、取付けブラケット上端（正面付け補助金具は含まない）からバランスウェイト下端までの寸法となります。

※製品高さは、取付けブラケット上端（正面付け補助金具は含まない）からバランスウェイト下端までの寸法となります。

■部品について

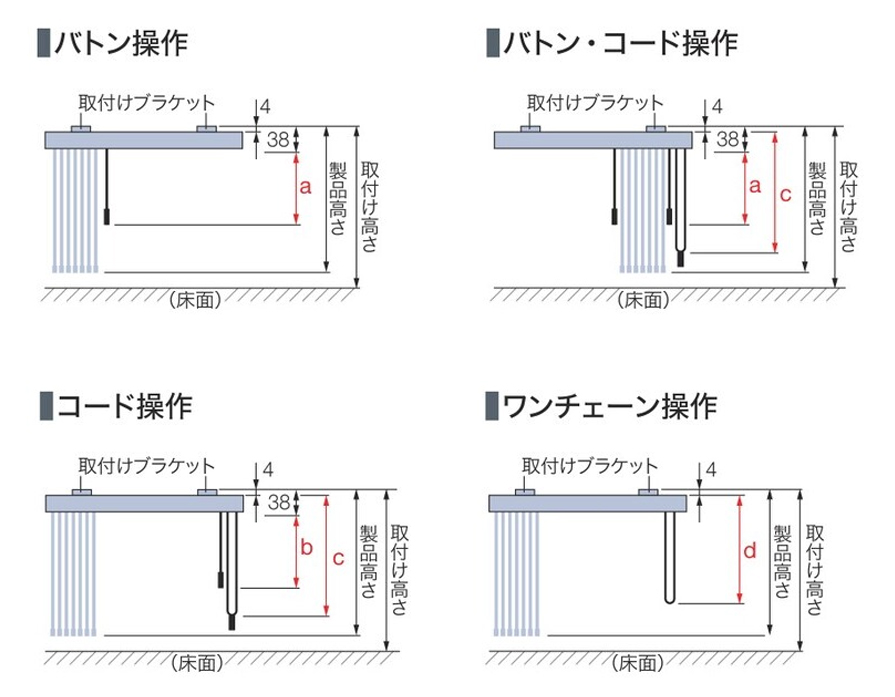

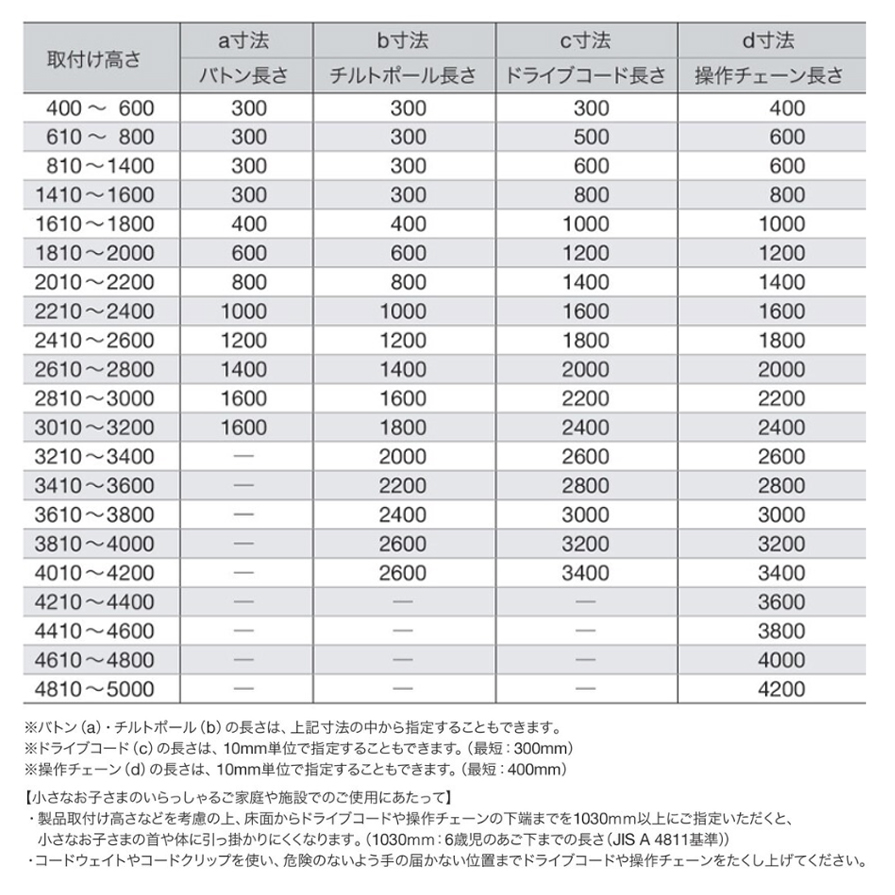

■バトン・ドライブコードの長さ

バトン式/バトン・コード式

• ※バトン式ドライブコードの長さは製品取付け高さによって異なります。
• ※製品取付け高さは1cm単位でご指定ください。ご指定がない場合は、製品高さを取付け高さとして製作いたします。
• ※バトンの長さは、下記寸法の中から指定することもできます。
• ※バトン・コード式の場合はドライブコードの長さを1cm単位で指定することもできます。

• 取付け高さ	バトンの長さ	ドライブコードの長さ
  40〜60cm	30cm	30cm
  〜80cm	30cm	50cm
  〜140cm	30cm	60cm
  〜160cm	30cm	80cm
  〜180cm	40cm	100cm
  〜200cm	60cm	120cm
  〜220cm	80cm	140cm
  〜240cm	100cm	160cm
  〜260cm	120cm	180cm
  〜280cm	140cm	200cm
  〜300cm	160cm	220cm

•

■チルトポール、ドライブコードの長さ

コード式
※製品取付け高さを1cm単位でご指定ください。ご指定がない場合は、製品高さを取付け高さとして製作いたします。
※チルトポールの長さは、下記寸法の中から指定することもできます。
※ドライブコードの長さは、1cm単位で指定することもできます。
※小さなお子さまがいる場合などは、製品に付属されている「コードクリップ」を使い、危険のないよう手の届かない位置までドライブコードをたくし上げてください。

• 取付け高さ	チルトポールの長さ (スラット角度調整用)	ドライブコードの長さ (製品の開閉用)
  40〜60cm	30cm	30cm
  〜80cm	30cm	50cm
  〜140cm	30cm	60cm
  〜160cm	30cm	80cm
  〜180cm	40cm	100cm
  〜200cm	60cm	120cm
  〜220cm	80cm	140cm
  〜240cm	100cm	160cm
  〜260cm	120cm	180cm
  〜280cm	140cm	200cm
  〜300cm	160cm	220cm
  〜320cm	180cm	240cm
  〜340cm	200cm	260cm
  〜360cm	220cm	280cm
  〜380cm	240cm	300cm
  〜400cm	260cm	320cm

•

■操作チェーンの長さ

ワンチェーン式
※製品取付け高さを1cm単位でご指定ください。ご指定がない場合は、製品高さを取付け高さとして製作いたします。
※操作チェーンの長さは、1cm単位で指定することもできます。
※小さなお子さまがいる場合などは、製品に付属されている「コードクリップ」を使い、危険のないよう手の届かない位置まで操作チェーンをたくし上げてください。

• 取付け高さ	操作チェーンの長さ
  40〜60cm	40cm
  〜140cm	60cm
  〜160cm	80cm
  〜180cm	100cm
  〜200cm	120cm
  〜220cm	140cm
  〜240cm	160cm
  〜260cm	180cm
  〜280cm	200cm
  〜300cm	220cm
  〜320cm	240cm
  〜340cm	260cm
  〜360cm	280cm
  〜380cm	300cm
  〜400cm	320cm
  〜420cm	340cm
  〜440cm	360cm
  〜460cm	380cm
  〜480cm	400cm
  〜500cm	420cm

•

取付けブラケット｜ラインドレープ

[単位：mm]

■付属個数

• 製品幅	個数
  〜100cm	2個
  〜200cm	3個
  〜300cm	4個
  〜400cm	5個

  ※操作方法・仕様によって対応製品幅が異なります。

■レールジョイント仕様（オプション）付属個数

• バトン式

  製品幅(W1・W2)	個数
  〜100cm	2個
  〜200cm	3個
  〜290cm	4個
  〜400cm	5個

  ※製品幅Ｗ１（左側）・Ｗ２（右側）の各々の製品幅ごとに上記の個数が付属されます。

• コード式

  製品総幅	個数
  〜200cm	4個
  〜400cm	6個
  〜580cm	8個

  ※製品総幅に対して上記の個数が付属されます。

製品幅とスラット端部寸法｜ラインドレープタイプ

[単位:mm]

製品重量｜ラインドレープタイプ

下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※レールジョイント仕様(オプション)の場合、製品幅は製品総幅にて算出してください。
※計算式の製品幅、製品高さの数値はメートル（m）単位で計算してください。
※スラットm²重量については、下記の一覧表にてご確認ください。

製品重量	（製品幅×1.3） ＋（製品幅×製品高さ×1.2×スラットm2重量）（kg）

ラインドレープタイプ　スラット重量目安一覧

• スラット No.(LD-)	スラット名	スラット 重量目安 (kg/m²)
  LD6101〜6103	ルナリア	0.25
  LD6104〜6106	ヴェルタ	0.20
  LD6107〜6109	セーヌ	0.20
  LD6110〜6111	リュース	0.35
  LD6112〜6117	ブライト	0.20
  LD6118〜6121	ハンプトン	0.70
  LD6122〜6123	ゼブラノ	0.50
  LD6124〜6125	デルセ	0.50
  LD6126〜6128	ティンバル	0.50
  LD6129〜6130	リンド	0.35
  LD6131〜6132	ノエル	0.20

• スラットNo.(LD-)	スラット名	スラット 重量目安 (kg/m²)
  LD6133〜6134	ヒラハ	0.25
  LD6135〜6136	プランタ	0.30
  LD6137〜6141	リンネル	0.35
  LD6201〜6240	ライフ	0.25
  LD6241〜6250	ジョルノ	0.30
  LD6251〜6290	エブリ	0.20
  LD6171〜6200	マカロンラテ	0.30
  LD6321〜6323	シャイニー	0.25
  LD6327〜6329	デイズ遮熱	0.25
  LD6334〜6339	デイズ	0.25
  LD6358〜6360	フロスティ	0.35
  LD6401〜6428	ピアット	0.35

• スラットNo.(LD-)	スラット名	スラット 重量目安 (kg/m²)
  LD6431〜6450	ライフ遮光	0.50
  LD6451〜6458	ルフト	0.35
  LD6461〜6500	エブリ遮光	0.30
  LD6501〜6503	アジェント	0.45
  LD6510〜6512	ヴェルタ遮光	0.45
  LD6531〜6545	ミント	0.50
  LD6551〜6553	ミント遮熱	0.80
  LD6601〜6603	マタン遮熱	0.25
  LD6604〜6606	ジュルネ遮熱	0.20
  LD6607〜6611	フィラレ遮熱	0.20
  LD6612〜6614	リノレ	0.20
  LD6651〜6665	エール	0.15

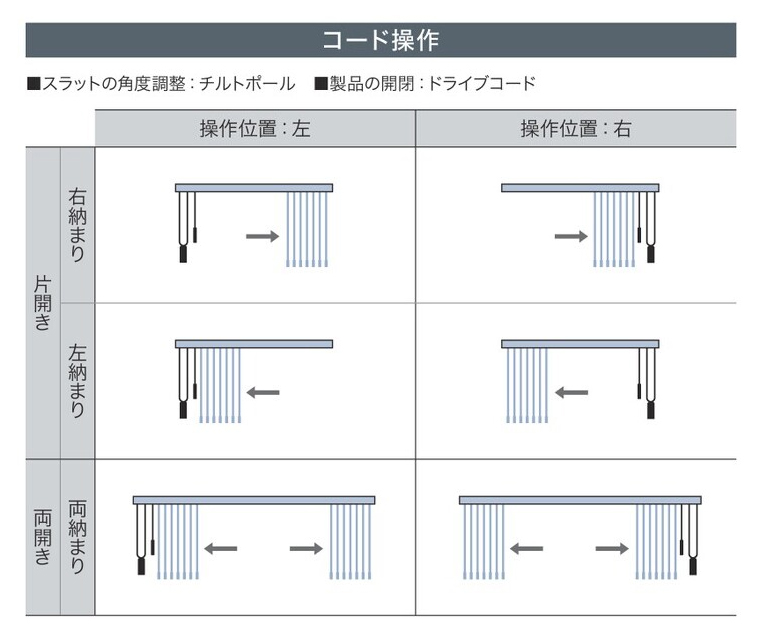

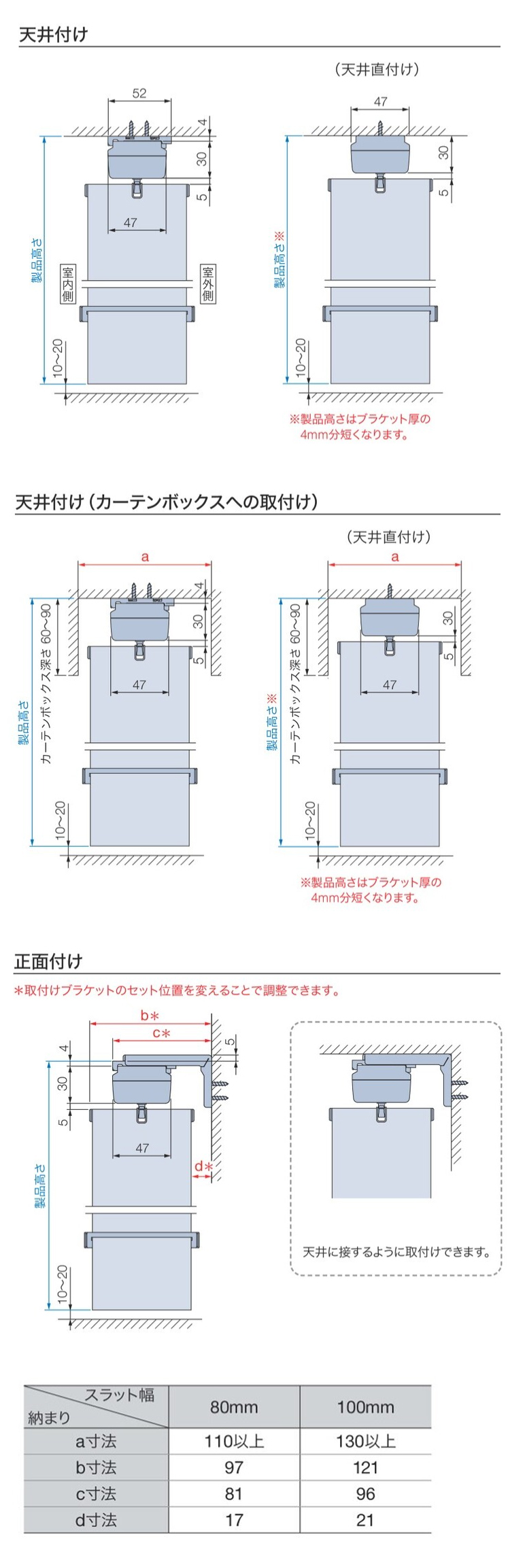

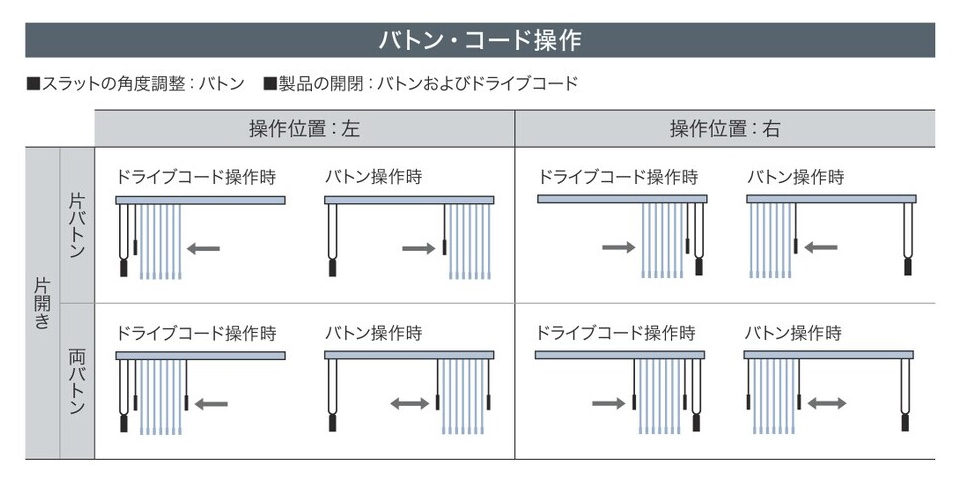

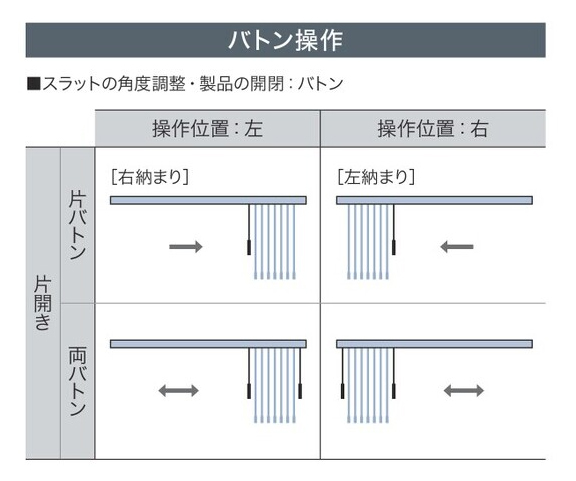

納まり｜ラインドレープタイプ

操作位置とスラットの納まりは下表のように分類されます。使い勝手や開口部寸法等を考慮してお選びください。

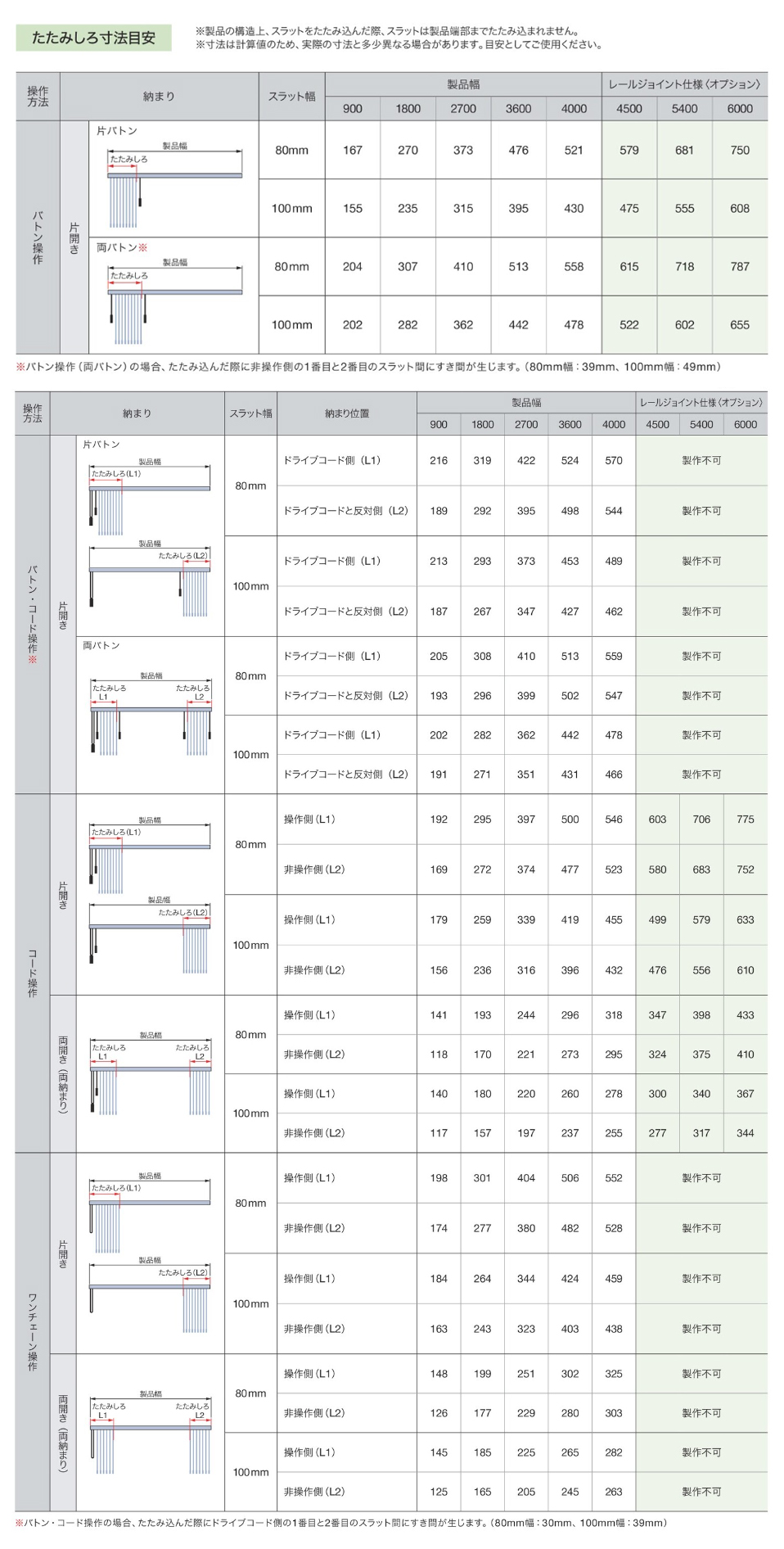

たたみしろ寸法｜ラインドレープタイプ

製品幅などにより、たたみしろ寸法が異なります。操作別たたみしろ寸法一覧表にてご確認ください。また一覧表のたたみしろ寸法は計算値のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。

操作別たたみしろ寸法一覧表

• バトン式
• バトン式 レールジョイント仕様[オプション]
• バトン・コード式
• コード式
• コード式 レールジョイント仕様[オプション]
• ワンチェーン式

窓枠の内側にたたみしろを残さない場合の製品幅の算出方法

• バトン式
• バトン・コード式
• コード式
• ワンチェーン式
• レールジョイント仕様[オプション]

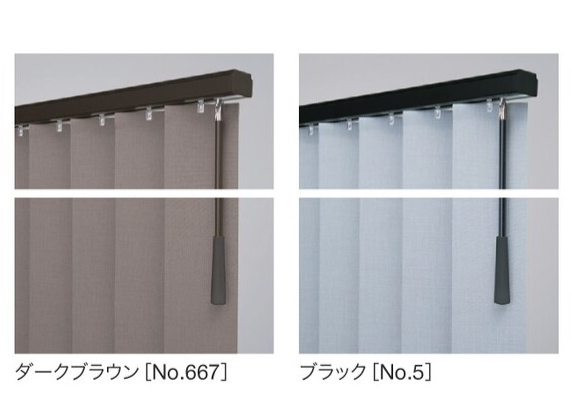

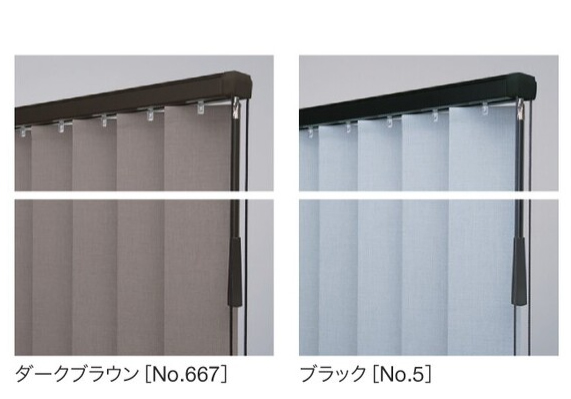

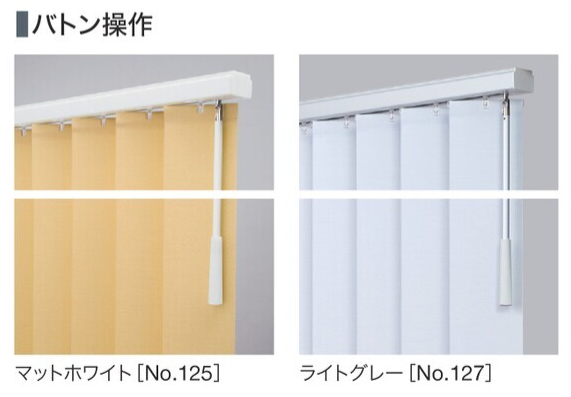

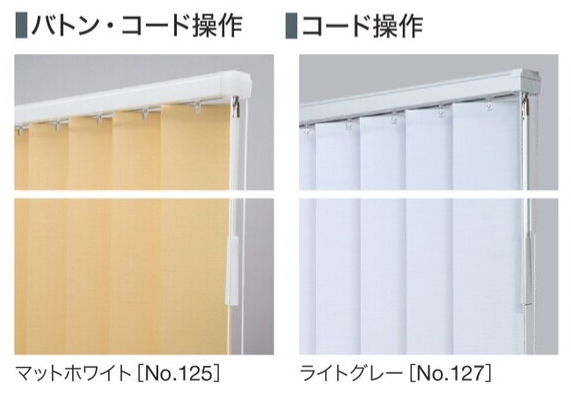

部品色｜ラインドレープタイプ

部品色（ハンガーレール、バトンの色）は4色から選べます。
※ご指定がない場合は、オフホワイト［No.13］になります。

■バトン式

• オフホワイト［No.13］
• ソフトシルバー［No.27］
• ダークブラウン［No.667］
• ブラック［No.5］

■バトン・コード式/コード式

• オフホワイト［No.13］
• ソフトシルバー［No.27］
• ダークブラウン［No.667］
• ブラック［No.5］

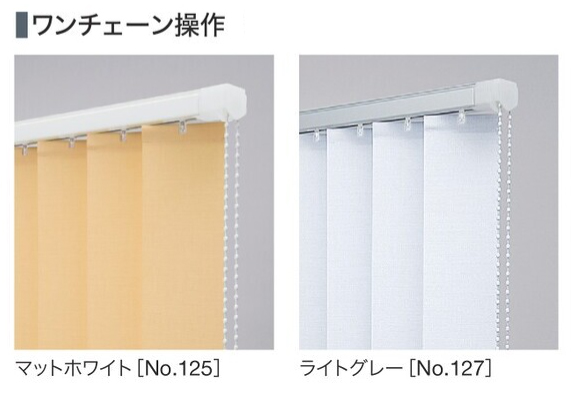

■ワンチェーン式

※ワンチェーン式の場合、クリアカラーの操作チェーン(オプションカラー)も選べます。

• オフホワイト［No.13］
• ソフトシルバー［No.27］
• ダークブラウン［No.667］
• ブラック［No.5］

バランスウェイト｜ラインドレープタイプ

■バランスウェイト

「巻き込みウェイト」、「袋縫いウェイト」「袋縫いシンプルウェイト」から選べます。ご指定がない場合は、「巻き込みウェイト」になります。
※一部の柄は「挟み込みウェイト」のみとなります。

■ボトムコード

「ボトムコード付き」、「ボトムコードなし」を選べます。ご指定がない場合は、ボトムコード付きになります。
ボトムコードが付くことでスラットのばらつきや絡まりを抑えます。
※「袋縫いシンプルウェイト」は、「ボトムコードなし」のみとなります。

• ボトムコード付き
• ボトムコードなし

オプション｜ラインドレープタイプ

タチカワブラインドのラインドレープは、さまざまなオプションをご用意しています。
各オプションの詳細はこちら

■ラインドレープ対応オプション一覧

レールジョイント仕様（有料オプション）

幅580cmまで1台で製作できます。2本に分割したレールを施工時にジョイントするので、搬入経路が狭くてもスムーズに運び入れができ、施工も簡単。搬入スペースが制限される高層マンションやビルなどの、ワイドサッシに最適です。

※バトン式（両バトン）、コード式（両開き）のみ対応。

2連取付仕様

片開きの製品を2台並べて両開きのように取付ける場合におすすめです。製品接続部のスラットを重ねて、光漏れを防ぎます。
総ワイド8000mmまで製作可能。左右の製品は別々に操作できるので、使用シーンに合わせたフレキシブルな使い方ができます。

※バトン・コード式（片バトン）、コード式（片開き）のみの製作。

コーナー取付仕様

コーナー窓に使用するときに、スラットをハンガーレールより突き出す構造にすることで、コーナーのすき間からの光漏れを最小限に抑えます。

ワイドスラット仕様（有料オプション）

通常よりもスラットどうしの重なりを大きくし、全閉時の光漏れを少なくした遮蔽性の高い仕様です。 寝室や日射しの強い窓での安心感・快適性を高めることができます。遮光生地の場合はさらに効果的です。

ウォームシリーズ（有料オプション）

ハンガーレールにチーク柄の木目デザインを取り入れた「ウォームシリーズ」。ナチュラルな木目の温もりと落ち着きが空間を引き立てます。

ナチュラルウッドバランス（有料オプション）

ハンガーレールを隠し、空間への調和を高めます。さまざまなインテリアとのコーディネートが楽しめる20色。

操作チェーン(オプションカラー)

樹脂ボール部分がクリアカラーなので、操作チェーンが目立ちにくくなります。 生地やインテリアを引き立てるうえ、スタイリッシュな光沢感が楽しめます。

※ワンチェーン式のみ対応

マルチチェーンハンガー（有料オプション）

お子さまの手が届かない高さに操作チェーンを束ねることができます。
付属のフックを壁に固定し、マルチチェーンハンガーを掛けることで、壁に掛けたまま操作ができます。
お子さまのいるご家庭での使用にも安心です。
後付も可能です。

※ワンチェーン式のみ対応。
