カーブタイプ｜ラインドレープ

• 対応スラット一覧
• 操作方法
• 製作可能寸法
• 構造
• 製品幅とスラット端部寸法
• 製品重量
• 納まり
• たたみしろ寸法
• 部品色
• バランスウェイト

対応スラット一覧｜カーブタイプ

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6101〜6103	ルナリア	100
  LD6104〜6106	ヴェルタ	80・100
  LD6107〜6109	セーヌ	80・100
  LD6110〜6111	リュース	100
  LD6112〜6117	ブライト	80・100
  LD6118〜6121	ハンプトン	100
  LD6122〜6123	ゼブラノ	80・100
  LD6124〜6125	デルセ	80・100
  LD6126〜6128	ティンバル	80・100
  LD6129〜6130	リンド	80・100
  LD6131〜6132	ノエル	80・100
  LD6133〜6134	ヒラハ	100
  LD6135〜6136	プランタ	80・100

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6137〜6141	リンネル	80・100
  LD6201〜6240	ライフ	80・100
  LD6241〜6250	ジョルノ	80・100
  LD6251〜6290	エブリ	80・100
  LD6171〜6200	マカロンラテ	80・100
  LD6321〜6323	シャイニー	80・100
  LD6327〜6329	デイズ遮熱	80・100
  LD6334〜6339	デイズ	80・100
  LD6358〜6360	フロスティ	80・100
  LD6401〜6428	ピアット	80・100
  LD6431〜6450	ライフ遮光	80・100
  LD6451〜6458	ルフト	80・100

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6461〜6500	エブリ遮光	80・100
  LD6501〜6503	アジェント	80・100
  LD6510〜6512	ヴェルタ遮光	80・100
  LD6531〜6545	ミント	80・100
  LD6551〜6553	ミント遮熱	80・100
  LD6601〜6603	マタン遮熱	80・100
  LD6604〜6606	ジュルネ遮熱	80・100
  LD6607〜6611	フィラレ遮熱	100
  LD6612〜6614	リノレ	100
  LD6651〜6665	エール	100

対応スラット幅｜カーブタイプ

80mm100mm

※スラットによって、対応スラット幅が異なります。

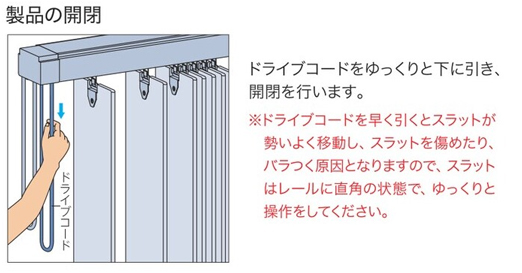

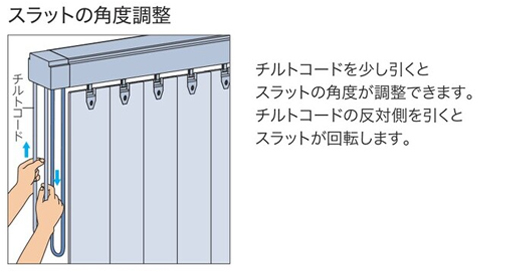

操作方法｜カーブタイプ

>>各操作方法の詳細はこちら

製作可能寸法｜カーブタイプ

■カーブ

• 操作方法	ツーコード式
  納まり	片開き	両開き(両納まり)
  製品幅	30〜400cm	50〜400cm
  製品高さ	40〜400cm
  最大面積	10m2	15m2
  レール中心半径	650mmR以上
  カーブ角度	90°以下

※スラットによって製作可能寸法が異なる場合があります。

※サイズは 幅・高さとも1cm単位 での製作になります。

※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。

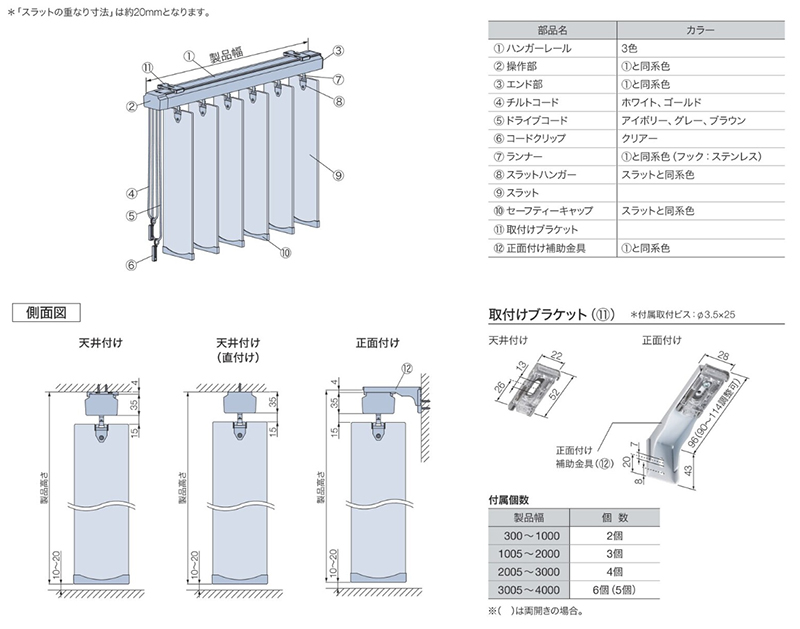

構造と部品｜カーブタイプ

■部品について

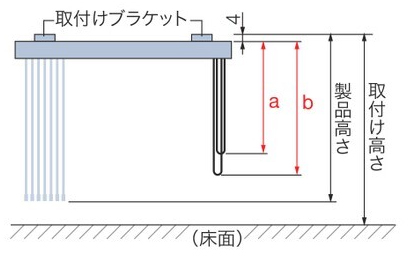

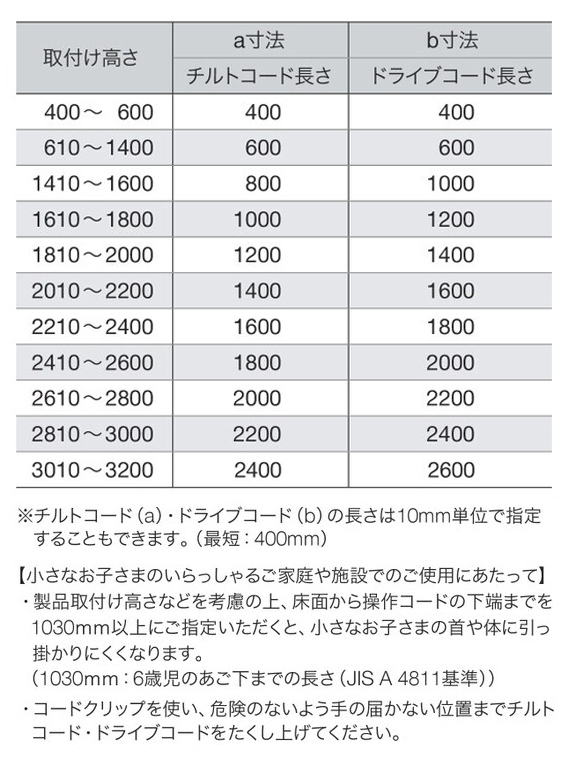

■チルトコード、ドライブコードの長さ

※製品取付け高さを1cm単位でご指定ください。ご指定がない場合は、製品高さを取付け高さとして製作いたします。
※チルトコード・ドライブコードの長さは、1cm単位で指定することもできます。
※小さなお子さまがいる場合などは、製品に付属されている「コードクリップ」を使い、危険のないよう手の届かない位置までチルトコード・ドライブコードをたくし上げてください。

• 取付け高さ	チルトコードの長さ (スラット角度調整用)	ドライブコードの長さ (製品の開閉用)
  40〜60cm	40cm	40cm
  〜140cm	60cm	60cm
  〜160cm	80cm	100cm
  〜180cm	100cm	120cm
  〜200cm	120cm	140cm
  〜220cm	140cm	160cm
  〜240cm	160cm	180cm
  〜260cm	180cm	200cm
  〜280cm	200cm	220cm
  〜300cm	220cm	240cm
  〜320cm	240cm	260cm
  〜340cm	260cm	280cm
  〜360cm	280cm	300cm
  〜380cm	300cm	320cm
  〜400cm	320cm	340cm

•

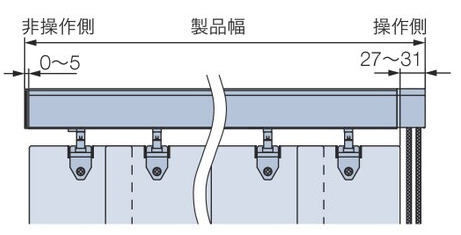

製品幅とスラット端部寸法｜カーブタイプ

[単位:mm]

製品重量｜カーブタイプ

下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※計算式の製品幅、製品高さの数値はメートル（m）単位で計算してください。
※スラットm²重量については、下記の一覧表にてご確認ください。

製品重量	（製品幅×1.1） ＋（製品幅×製品高さ×1.5×スラットm2重量）（kg）

カーブタイプ　スラット重量目安一覧

• スラット No.(LD-)	スラット名	スラット 重量目安 (kg/m²)
  LD6101〜6103	ルナリア	0.25
  LD6104〜6106	ヴェルタ	0.20
  LD6107〜6109	セーヌ	0.20
  LD6110〜6111	リュース	0.35
  LD6112〜6117	ブライト	0.20
  LD6118〜6121	ハンプトン	0.70
  LD6122〜6123	ゼブラノ	0.50
  LD6124〜6125	デルセ	0.50
  LD6126〜6128	ティンバル	0.50
  LD6129〜6130	リンド	0.35
  LD6131〜6132	ノエル	0.20
  LD6133〜6134	ヒラハ	0.25
  LD6135〜6136	プランタ	0.30

• スラットNo.(LD-)	スラット名	スラット 重量目安 (kg/m²)
  LD6137〜6141	リンネル	0.35
  LD6201〜6240	ライフ	0.25
  LD6241〜6250	ジョルノ	0.30
  LD6251〜6290	エブリ	0.20
  LD6171〜6200	マカロンラテ	0.30
  LD6321〜6323	シャイニー	0.25
  LD6327〜6329	デイズ遮熱	0.25
  LD6334〜6339	デイズ	0.25
  LD6358〜6360	フロスティ	0.35
  LD6401〜6428	ピアット	0.35
  LD6431〜6450	ライフ遮光	0.50
  LD6451〜6458	ルフト	0.35

• スラットNo.(LD-)	スラット名	スラット 重量目安 (kg/m²)
  LD6461〜6500	エブリ遮光	0.30
  LD6501〜6503	アジェント	0.45
  LD6510〜6512	ヴェルタ遮光	0.45
  LD6531〜6545	ミント	0.50
  LD6551〜6553	ミント遮熱	0.80
  LD6601〜6603	マタン遮熱	0.25
  LD6604〜6606	ジュルネ遮熱	0.20
  LD6607〜6611	フィラレ遮熱	0.20
  LD6612〜6614	リノレ	0.20
  LD6651〜6665	エール	0.15

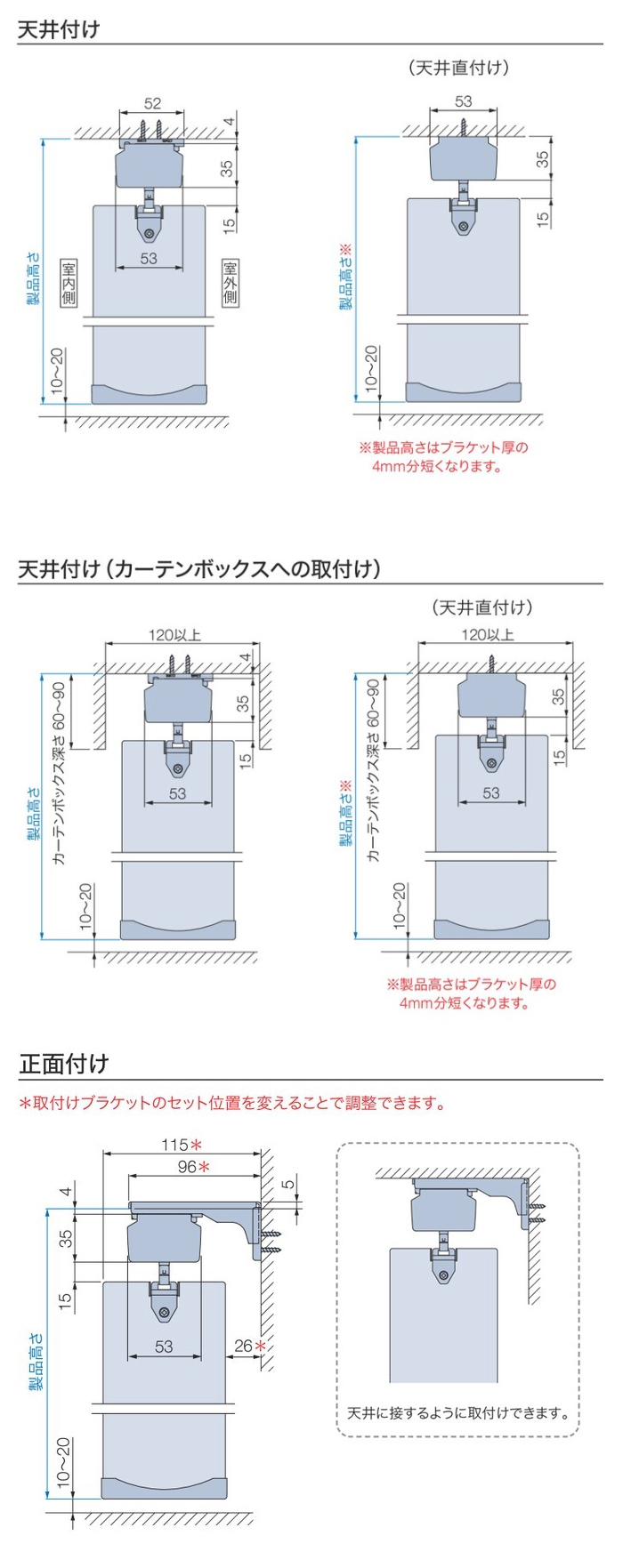

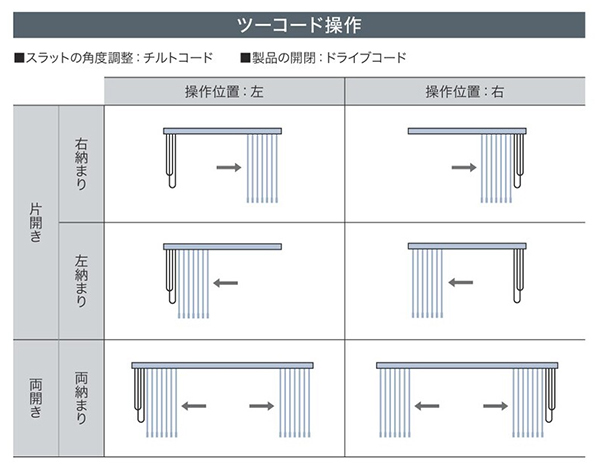

納まり｜カーブタイプ

操作位置とスラットの納まりは下表のように分類されます。使い勝手や開口部寸法等を考慮してお選びください。

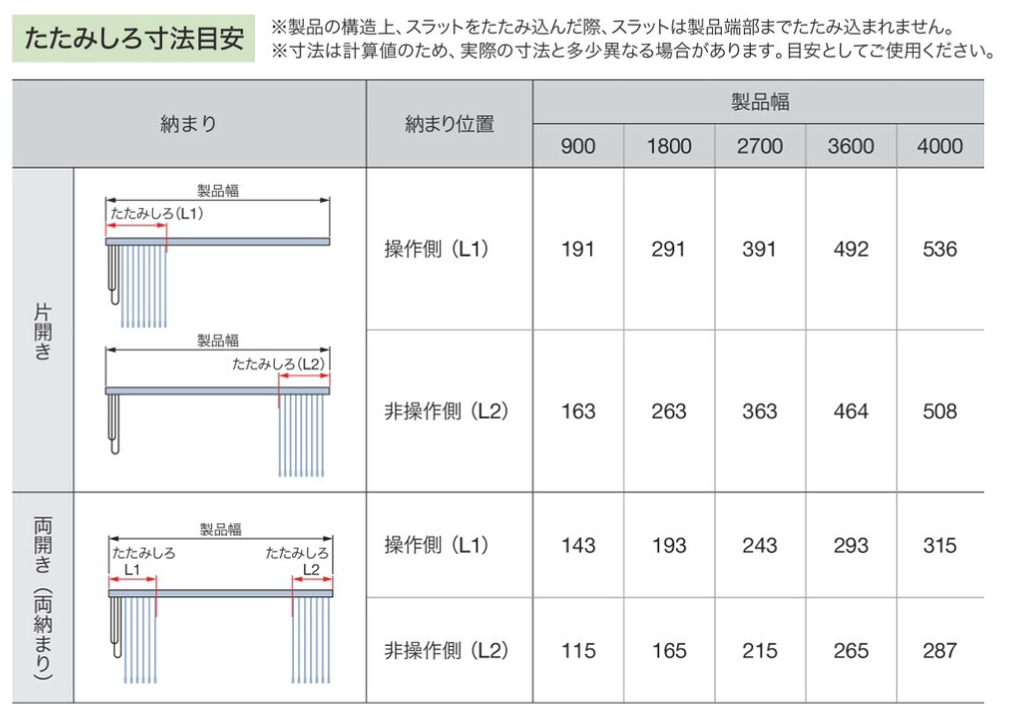

たたみしろ寸法｜カーブタイプ

製品幅などにより、たたみしろ寸法が異なります。また下記のたたみしろ寸法は計算値のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。

[単位:mm]

部品色｜カーブタイプ

ハンガーレールの色は、シルバーのみになります。チルトコードはホワイト色、ドライブコードはグレー色になります。

シルバー

バランスウェイト｜カーブタイプ

■バランスウェイト

「巻き込みウェイト」、「袋縫いウェイト」、「袋縫いシンプルウェイト」から選べます。
ご指定がない場合は、「巻き込みウェイト」になります。　
※一部のスラットは「挟み込みウェイト」のみとなります。

■ボトムコード

「ボトムコード付き」、「ボトムコードなし」を選べます。ご指定がない場合は、ボトムコード付きになります。
ボトムコードが付くことでスラットのばらつきや絡まりを抑えます。

• ボトムコード付き
• ボトムコードなし

　ラインドレープのトップページへ戻る
