カーブG ニチベイ｜業務用縦型ブラインド（バーチカルブラインド）を激安価格で通信販売

カーブG｜製品タイプ

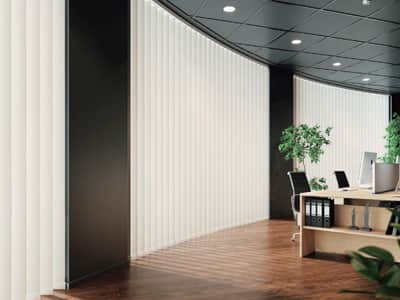

カーブGメイン画像

さまざまなカーブ窓の形状に適応するように、「全周カーブ仕様」と「コーナーカーブ仕様」の2種類を用意しました。半径は650mmから製作可能です。カーブNと比べて小さめのカーブにおすすめです。

●製作可能寸法
商品幅(W) 500～4500(4000)mm
商品高さ(H) 500～6000mm
最大面積 15(10)m2
  • ※( )内は片開きの場合。
  • ※生地により異なります。詳細は各価格表をご参照ください。

●対応品番一覧

製品タイプ「標準N」、ルーバー幅100mmの場合の税込価格です

NBグラスNBグラス
A8902～A8916
9,570円 /m215色
NBグラス遮熱NBグラス遮熱
A8899～A8901
10,637円 /m23色
アーキルアーキル
A8917～A8919
13,662円 /m23色
シルバースクリーンシルバースクリーン
A8920～A8925
16,995円 /m26色
ソルティスタッチ遮熱ソルティスタッチ遮熱
A8790～A8797
13,662円 /m28色
エルデエルデ
A8725～A8738
9,207円 /m29色
プランツプランツ
A8765～A8767
9,867円 /m23色
リーチェ遮熱リーチェ遮熱
A8768～A8777
9,449円 /m210色
プリレ遮熱プリレ遮熱
A8798～A8800
9,867円 /m23色
ハーブスハーブス
A8801～A8805
9,570円 /m25色
ラフィー抗ウイルスラフィー抗ウイルス
A8811～A8813
9,207円 /m23色
ルオムルオム
A8814～A8816
9,449円 /m23色
サージュサージュ
A8824～A8826
9,449円 /m23色
ラフィー遮光ラフィー遮光
A8849～A8857
9,207円 /m29色
ラフィー遮光抗ウイルスラフィー遮光抗ウイルス
A8869～A8871
9,570円 /m23色
レグノレグノ
A8894～A8898
11,583円 /m25色
ルーテ遮熱ルーテ遮熱
A8929～A8931
9,867円 /m23色
ベーネベーネ
A8935～A8939
9,031円 /m25色

●操作方法

■ループコード式

開閉と回転を１本のコードで行うコード操作方法。コードが1本なので、操作部がすっきりと納まります。

ループコード式

●仕様と構造

■構造図

※取り付けは天井付けとなります。

【単位：mm】

■平面図

平面図(カーブG)

■側面図

側面図(カーブG)

※商品の高さ(H)にブラケット厚は含まれません。

■正面図

正面図(カーブG)

●部品名

  • ①ヘッドレール
  • ②パイロットランナー
  • ③ローテーションエレメント
  • ④ギヤ
  • ⑤ベルトリターン
  • ⑥ベルトジョイント
  • ⑦ベルト
  • ⑧ストッパー
  • ⑨バランスウエイトカバー（カバーウエイト）
  • ⑩ルーバー(図は75mm幅の場合)
  • ⑪スペーサーコード
  • ⑫操作コード
  • ⑬ブラケット

●主な部品・部品の材質

  • ヘッドレール：アルミニウム合金
  • 操作コード：化学繊維(抗菌・抗ウィルス)
  • バランスウエイト：樹脂、スチール
  • スペーサーコード：化学繊維、スチール
  • ブラケット：スチール

●ピッチ

ルーバー幅ピッチ
100mm90mm
75mm67mm

●ルーバー幅と(B)寸法

たたみ込み方ルーバー幅B寸法
片開きで操作側に
ルーバーをたたみ込む場合		100mm0mm
75mm2mm
片開きで反操作側に
ルーバーをたたみ込む場合、
及び両開きの場合		100mm0mm
75mm10mm

■バランスウエイト部

バランスウエイト部

●ルーバー幅と(E)寸法

ルーバー幅→
ウエイト種類↓		100mm75mm
標準104mm79mm
カバー122mm97mm

※各ウエイトは生地により異なります。

■ヘッドレールの仕様

ヘッドレールの仕様(カーブG)

■ブラケットとヘッドレールの固定方法

ヘッドレール上部の溝に、ブラケットをひねって固定してください。

  • ※ブラケットを先にヘッドレールに付けてから天井に取り付けます。
  • ※ヘッドレールの両側に、ブラケットの一部がでます。
  • ※ヘッドレール取り付け状態でのブラケット厚は4mmです。
  • ※ブラケットは商品とセットになっております。
ブラケットとヘッドレールの固定方法(カーブG)

■ブラケットの取り付け位置と個数

●ブラケット取り付け位置

ブラケットは下図のような位置に、ネジでしっかりと固定してください。

  • ※付属のブラケット取り付けネジは木枠用ですので木質以外の下地(石膏ボード等)にはご使用になれません。取り付け面の材質およびブラケットのネジ穴(Φ5㎜)に適合するネジおよびプラグ・アンカー等を別にご用意ください。
ブラケットの取り付け位置と個数(カーブG)

●ブラケット個数

商品幅(W)個数
500～1000mm3
～2000mm4
～2600mm5
～3200mm6
～3800mm7
～4500mm8

※製作可能寸法は商品のタイプ、ルーバー幅によって異なります。

■製作可能寸法

製作可能寸法(カーブG)

●ヘッドレールカラー

ヘッドレールカラーはシルバーとなります。

シルバー(標準色)

シルバー(標準仕様)

●操作コードの長さ

操作コードの長さは、ご注文のブラインド高さ(H)により下表のようになります。また、高窓に取り付ける場合、操作コードを長くしなければならない時は、下表の操作コードの長さからご希望の長さを選びご指示ください。

  • ※ヘッドレール上端から操作コード下端までの長さ＝操作コードの長さ
  • ※ツーループコード式の場合は、ヘッドレール上端から操作コード（開閉用）下端までの長さ＝操作コードの長さとなります。
操作コードの長さ
商品高さH寸法
の範囲		操作コードの長さ商品高さH寸法
の範囲		操作コードの長さ
～1100mm800mm～3600mm3000mm
～1300mm1000mm～3900mm3400mm
～1500mm1200mm～4100mm3600mm
～1700mm1400mm～4400mm4000mm
～1900mm1600mm～4700mm4200mm
～2100mm1800mm～5000mm4600mm
～2400mm2000mm～5300mm4800mm
～2700mm2200mm～5600mm5200mm
～3000mm2400mm～5900mm5400mm
～3300mm2800mm～6000mm5800mm

●納まりの種類

■片開きの場合

片開きの場合1(カーブG)
片開きの場合2(カーブG)

■両開きの場合

両開きの場合1(カーブG)

■納まり図(ルーバー幅：100mmの場合)

(単位：mm)

納まり図 100mmルーバーの場合

※ルーバー幅75㎜は105㎜以上

●採寸方法

幅(W)、高さ(H)、レール中心半径(R)、角度(a)をご指示ください。また、コーナーカーブ仕様は天井から床に向かって見た場合の寸法をご指示ください。

  • ※設計図などで確認できない場合には、ブラインドボックスの内のりの型紙をとってご指示ください。
  • ※型紙は、下から見あげた型紙か、上から見おろした型紙かを明記してください。

■形状(全周カーブ仕様)

半径(R)は650mm以上、角度(a)は180°以下です。
(2Y≦X)

形状(カーブG)

■半径(R)の算出式

レール中心半径(R)は、X及びYの寸法が分かれば、次の式で算出できます。

半径(R)の算出式(カーブG)

■商品幅(W)の算出式

商品幅(W)の算出式(カーブG)

■角度(a)の算出式

角度(a)の算出式(カーブG)

■形状(コーナーカーブ仕様)

半径(R)は650mm以上、角度(a)は90°のみです。

形状(カーブG)

■半径(R)の算出式

レール中心半径(R)は、X及びYの寸法が分かれば、次の式で算出できます。

半径(R)の算出式(カーブG)

■商品幅(W)の算出式

商品幅(W)の算出式(カーブG)

●製品タイプ一覧

ご注文の流れ

商品の注文・購入にはお見積りが必要になります。
お見積り・ご注文の流れについての詳細は「» ご利用ガイド」をご覧ください。

【STEP1】 (お客様→弊社) お見積り依頼
すべての商品の見積りは無料です。
購入したい商品のページにあるフォームに必要情報を入力して見積りをご依頼ください。
ページにフォームがない場合はメニューの「無料見積り」をご利用ください。
【STEP2】(弊社→お客様) お見積り返信
通常、見積りはご依頼から2営業日以内に依頼時に入力いただいたメールアドレス宛に送付いたします。
内容の確認や変更はメールの返信にて承ります。
【STEP3】(お客様) 商品代金お支払い
見積りの内容でご注文くださる場合は、依頼時に選択いただいた方法にてお支払いください。
銀行振込・クレジットカード払いに対応しています。
なお弊社の掲載価格および決済時の通貨は日本円（JPY）です。
» お支払い方法の詳細はこちら
【STEP4】(弊社) お支払い確認
お支払い確認をもってご注文完了とし、担当者より支払い確認の旨をご連絡いたします。
【STEP5】(弊社→お客様) 配送日ご案内
商品を手配後、配送予定日をご連絡いたします。
また、発送完了後にはお荷物の伝票番号もご連絡いたします。
【STEP6】(工場→お客様) 商品お届け
商品を受け取られましたら速やかに開梱して商品の状態をご確認の上、万が一不具合等がありましたらご連絡ください。
なおお客様都合による交換・返品はお受け出来かねますので予めご了承ください。

ご注意

  • 掲載価格は松装通販価格(税込)となります。取付費や工事費などは含まれておりません。
  • ※お見積り、お問い合わせはソーラーVの採寸方法をご確認の上、ご依頼ください。
  • ※事前に取り付け位置の下地を必ずご確認ください。(下地：壁、天井の内側にある柱や間柱など素地にあたる部分)
  • ※納期は約1週間(メーカー休業日除く)、メーカー直送、送料無料(個人宅配送、離島などを除く)でお届けします。
  • ※商品の仕様・価格は予告なく変更する場合がございます。
