カーブN｜製品タイプ

カーブNメイン画像

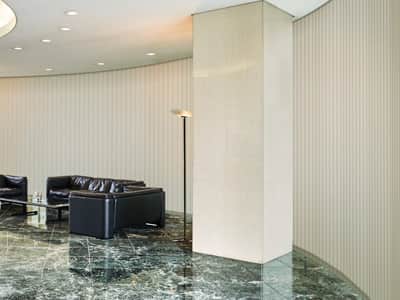

カーブ窓専用のバーチカルブラインド。ショールームや店舗などの窓、間仕切りに便利です。開閉とルーバーの回転を別々に行うツーループコード式。半径1800mmから製作可能です。

●製作可能寸法
商品幅(W) 500〜4500(4000)mm
商品高さ(H) 500〜6000mm
最大面積 15(10)m2
  • ※( )内は片開きの場合。
  • ※生地により異なります。詳細は各価格表をご参照ください。

●対応品番一覧

製品タイプ「標準N」、ルーバー幅100mmの場合の税込価格です

NBグラスNBグラス
A8902〜A8916
9,570円 /m215色
NBグラス遮熱NBグラス遮熱
A8899〜A8901
10,637円 /m23色
アーキルアーキル
A8917〜A8919
13,662円 /m23色
シルバースクリーンシルバースクリーン
A8920〜A8925
16,995円 /m26色
ソルティスタッチ遮熱ソルティスタッチ遮熱
A8790〜A8797
13,662円 /m28色
エルデエルデ
A8725〜A8738
9,207円 /m29色
プランツプランツ
A8765〜A8767
9,867円 /m23色
リーチェ遮熱リーチェ遮熱
A8768〜A8777
9,449円 /m210色
プリレ遮熱プリレ遮熱
A8798〜A8800
9,867円 /m23色
ハーブスハーブス
A8801〜A8805
9,570円 /m25色
ラフィー抗ウイルスラフィー抗ウイルス
A8811〜A8813
9,207円 /m23色
ルオムルオム
A8814〜A8816
9,449円 /m23色
サージュサージュ
A8824〜A8826
9,449円 /m23色
ラフィー遮光ラフィー遮光
A8849〜A8857
9,207円 /m29色
ラフィー遮光抗ウイルスラフィー遮光抗ウイルス
A8869〜A8871
9,570円 /m23色
レグノレグノ
A8894〜A8898
11,583円 /m25色
ルーテ遮熱ルーテ遮熱
A8929〜A8931
9,867円 /m23色
ベーネベーネ
A8935〜A8939
9,031円 /m25色

●操作方法

■ツーループコード式

開閉と回転を別々のコードで行う操作方法。長いコードで開閉操作、短いコードで回転操作ができます。

ツーループコード式

●仕様と構造

■構造図

※取り付けは天井付け(直付けのみ)となります。

【単位：mm】

■平面図

平面図(カーブG)

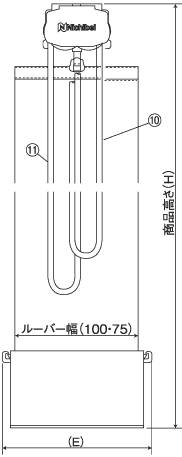

■側面図

側面図(カーブG)

■正面図

正面図(カーブG)

●部品名

  • ①ヘッドレール
  • ②コントロールユニット
  • ③チルトロッド(回転用)
  • ④スクリューロッド(開閉用)
  • ⑤キャリア
  • ⑥マスターキャリア
  • ⑦ロッドサポート
  • ⑧スペーサーリンク
  • ⑨エンドキャップ
  • ⑩操作コード(回転用)
  • ⑪操作コード(開閉用)
  • ⑫ルーバー(図は100mm幅の場合)
  • ⑬スペーサーコード
  • ⑭バランスウエイトカバー（カバーウエイト）

●主な部品・部品の材質

  • ヘッドレール：アルミニウム合金
  • 操作コード：化学繊維(抗菌・抗ウイルス)
  • バランスウエイト：樹脂、スチール
  • スペーサーコード：化学繊維、スチール

●ピッチ

ルーバー幅ピッチ
100mm91.5mm
75mm66.5mm

■バランスウエイト部

バランスウエイト部

●ルーバー幅と(E)寸法

ルーバー幅→
ウエイト種類↓		100mm75mm
標準104mm79mm
カバー122mm97mm

※各ウエイトは生地により異なります。

■ヘッドレールの仕様

ヘッドレールの仕様(カーブN)

■製作可能寸法

製作可能寸法(カーブN)

●ヘッドレールカラー

ヘッドレールカラーはシルバーとなります。

シルバー(標準色)

シルバー(標準仕様)

●操作コードの長さ

操作コードの長さは、ご注文のブラインド高さ(H)により下表のようになります。また、高窓に取り付ける場合、操作コードを長くしなければならない時は、下表の操作コードの長さからご希望の長さを選びご指示ください。

  • ※ヘッドレール上端から操作コード下端までの長さ＝操作コードの長さ
  • ※ツーループコード式の場合は、ヘッドレール上端から操作コード（開閉用）下端までの長さ＝操作コードの長さとなります。
操作コードの長さ
商品高さH寸法
の範囲		操作コードの長さ商品高さH寸法
の範囲		操作コードの長さ
〜1100mm800mm〜3600mm3000mm
〜1300mm1000mm〜3900mm3400mm
〜1500mm1200mm〜4100mm3600mm
〜1700mm1400mm〜4400mm4000mm
〜1900mm1600mm〜4700mm4200mm
〜2100mm1800mm〜5000mm4600mm
〜2400mm2000mm〜5300mm4800mm
〜2700mm2200mm〜5600mm5200mm
〜3000mm2400mm〜5900mm5400mm
〜3300mm2800mm〜6000mm5800mm

●納まりの種類

■片開きの場合

片開きの場合1(カーブN)
片開きの場合2(カーブN)

■両開きの場合

両開きの場合1(カーブN)
両開きの場合2(カーブN)

■連窓片開きの場合

連窓片開きの場合1(カーブN)
連窓片開きの場合2(カーブN)

■連窓両開きの場合

連窓両開きの場合1(カーブN)
連窓両開きの場合2(カーブN)
連窓両開きの場合3(カーブN)

※連窓片開き・連窓両開きの場合、閉じた時の本体接続部分は10mm重なります。

※連窓片開きで下記の幅寸法以上の場合、本体の接続部分におけるルーバー重なり幅は、0mmになります。
ルーバー75mm：W2005mm以上

■納まり図(ルーバー幅：100mmの場合)

(単位：mm)

納まり図 ルーバー幅100mmの場合
  • ※ルーバー幅75mmは95mm以上

●採寸方法

幅(W)、高さ(H)、レール中心半径(R)、角度(a)をご指示ください。

  • ※設計図などで確認できない場合には、ブラインドボックスの内のりの型紙をとってご指示ください。
  • ※型紙は、下から見あげた型紙か、上から見おろした型紙かを明記してください。

■形状

半径(R)は1800mm以上、角度(a)は90°以下です。

形状(カーブN)

■半径(R)の算出式

レール中心半径(R)は、X及びYの寸法が分かれば、次の式で算出できます。

半径(R)の算出式(カーブN)

■商品幅(W)の算出式

商品幅(W)の算出式(カーブN)

■角度(a)の算出式

角度(a)の算出式(カーブN)
