構造図

単位：mm

部品名	材質	備考
①上レール	アルミ押出し形材	マットホワイト、モダンシルバー、ブラック
②上ランナー	樹脂成形品、他	製品取付けの際、下方向に7mm以内の高さ調整ができます。
③フレーム	ポリオレフィンシート貼りアルミ押出し形材、 アルミ押出し形材	木目調4色(環境に優しいオレフィン系シート) マットホワイト、モダンシルバー、ブラック
④採光窓	MS樹脂板 3mm厚	フロスト調、クリアー、スモーク
⑤操作部(取手)	亜鉛ダイキャスト	モダンシルバー 各パネルの表裏に1個付属します。
⑥パネル	ポリオレフィンシート貼りMDF 5.5mm厚 ※MDF：線維化した木材を接着剤とともに熱圧成形したもの。	マットホワイト、ブラック、木目調4色 環境に優しいオレフィン系シート
⑦クッションゴム類	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック
⑧蝶番	樹脂成形品、他	ホワイト、アイボリー、ブラウン、グレー、ブラック ※金属部はモダンシルバー
⑨下レール	アルミ押出し形材	マットホワイトモダンシルバー、ブラック
⑩下ガイド	樹脂成形品、他	埋込レール・露出レール：ブラック フラットガイドレール：ダーク
⑪丸落し【有料オプション】	樹脂成形品、他	ホワイト、アイボリー、ブラウン、グレー、ブラック 各パネルに組み込まれており、パネルを固定できます。
⑫壁面カマチセット 【有料オプション】	ポリオレフィンシート貼りアルミ押出し形材	木目調4色
	アルミ押出し形材	マットホワイト、モダンシルバー、ブラック

詳細図、上下レールの納まり図はデジタルカタログをご確認ください

パネルの納まり

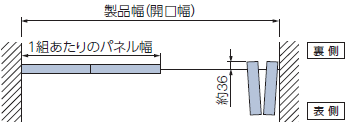

■パネルの納まり

操作位置とパネルの納まりは下表のようになります。パネルは左右どちらにも格納することができます。

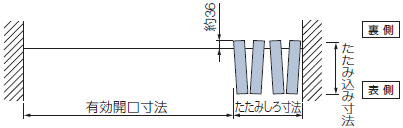

■パネルの納まり寸法

製品幅などにより、納まり寸法、有効開口寸法が異なります。また、下記の寸法は計算値のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。

※出入りのしやすさを考慮して、通り抜けが可能な有効開口寸法を確保できるパネル組数、製品幅にすることをおすすめします。(有効開口寸法の目安＝通常：750mm以上、車イス：800mm以上)

●パネルの納まり寸法単位：mm

パネル組数	1組	2組	3組	4組
製品幅(W)	600〜960	961〜1900	1901〜2850	2851〜3800
1組あたりのパネル幅	製品幅と同じ	(製品幅＋16)÷2	(製品幅＋32)÷3	(製品幅＋48)÷4
たたみ込み寸法	製品幅÷2	(製品幅＋16)÷4	(製品幅＋32)÷6	(製品幅＋48)÷8
たたみしろ寸法	約90	約180	約270	約360

●有効開口寸法単位：mm

製品幅(W) - たたみしろ寸法

部品色の組み合わせ

部品色はフレームカラーによりあらかじめ決まった下表の組み合わせになります。上レールと下レールの色は、天井や床材の色に合わせて選ぶこともできます。上レール・下レールの色変更をご希望の場合は、無料お見積もりフォームのその他欄に【上レール：色名、下レール：色名】とご指示ください。

●部品色の組み合わせ

フレームカラー		上レール・下レール	樹脂部品(※)	蝶番
単色	PL-800 マットホワイト	マットホワイト	ホワイト	ホワイト
	PL-806 モダンシルバー	モダンシルバー	グレー	グレー
	PL-807 ブラック	ブラック	ブラック	ブラック
木目調	PL-802 ホワイト(木目調)	マットホワイト	アイボリー	アイボリー
	PL-803 ライトブラウン(木目調)	モダンシルバー	ブラウン	ブラウン
	PL-804 ブラウン(木目調)	モダンシルバー	ブラウン	ブラウン
	PL-805 ダークブラウン(木目調)	ブラック	ブラック	ブラック

※樹脂部品：クッションゴム類、丸落し【有料オプション】など

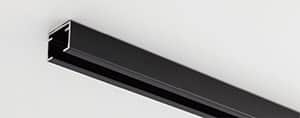

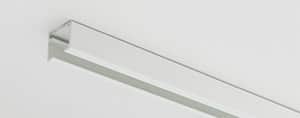

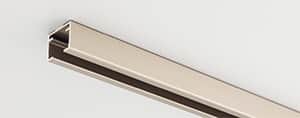

■上レール

上レールの色は3色から選べます。

※ご指定がない場合は、上表のあらかじめ決まった色の組み合わせになります。

■下レール

下レールの色は3色から選べます。

※ご指定がない場合は、上表のあらかじめ決まった色の組み合わせになります。

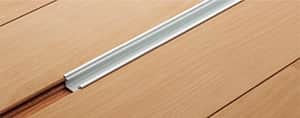

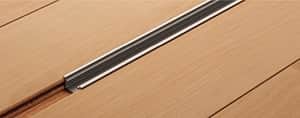

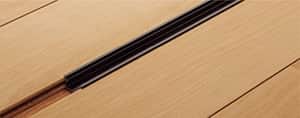

埋込レール

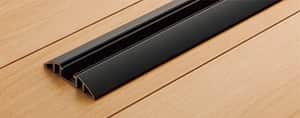

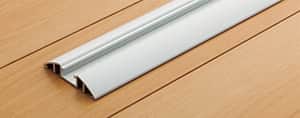

露出レール

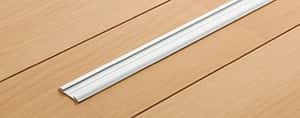

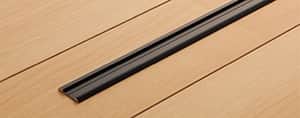

フラットガイドレール

パネルの表裏について

パネルには表裏があります。パネルを折ったとき、表側にたたみ込みがくるため、製品を取付ける際は、意匠を重視するお部屋側にパネルの裏側がくることをおすすめします。
