カーブタイプ

カーブタイプ
  • ・曲面の窓に合わせて製作でき、バーチカルブラインド最大の特徴を活かせるカーブタイプ
  • ・半径65cm以上のカーブに対応します。
【製作可能寸法】
スラット幅 80㎜・100㎜
レール中心半径 65 ㎝以上
カーブ角度 90°以下
操作方法 ツーコード式
部品色 シルバー
製品幅 片開き 30～400㎝
両開き(両納まり) 50～450㎝
製品高さ 400～600㎝
最大面積 片開き 10m2以下
両開き(両納まり) 15m2以下

※サイズは1cm単位でのオーダーになります。

※製作可能高さ寸法は、スラットの種類によって異なります。

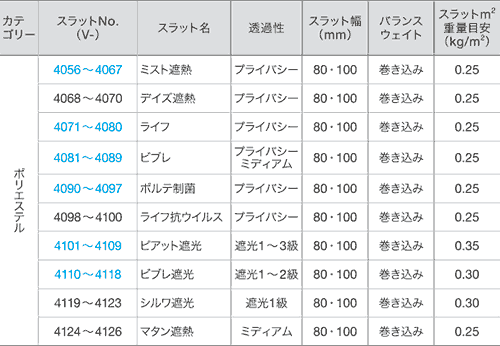

対応スラット一覧

※青字のNo.のスラットは洗濯機で洗うことができます。

対応スラット一覧

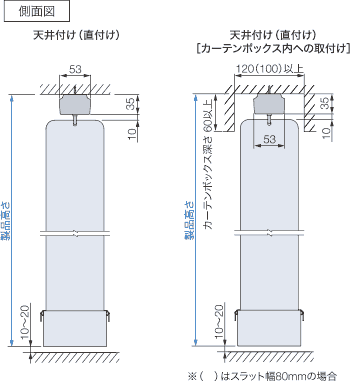

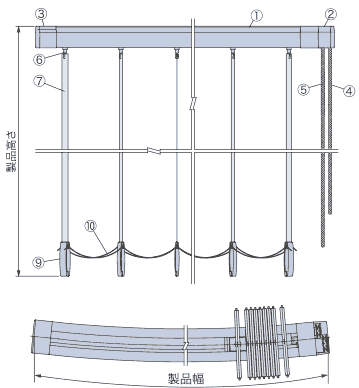

仕様・構造｜カーブタイプ

単位:mm

＊図はアルミスラット「アルミ遮熱」

■ツーコード操作

仕様・構造：カーブタイプ

■スラット上部

仕様・構造：カーブタイプ

アルミスラット以外

仕様・構造：カーブタイプ

アルミスラット

仕様・構造：カーブタイプ

製品重量

※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。

※計算式の幅・高さの数値はメートル（m）単位で計算してください。

(製品幅×1.1) ＋ (製品幅×製品高さ×1.5×スラット㎥重量)(kg)

バランスウェイトの仕様

単位:mm

バランスウェイトはスラットによって仕様が異なります。

バランスウェイトの仕様

部品カラー（ハンガーレール）

部品色（ハンガーレール）は、「シルバー」のみとなります。

部品カラー（ハンガーレール）

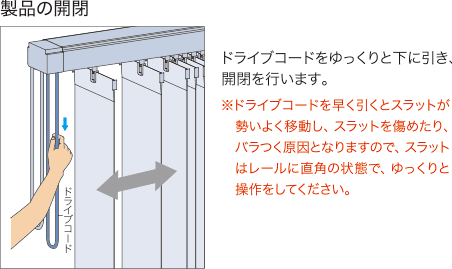

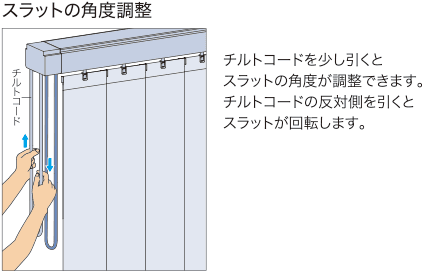

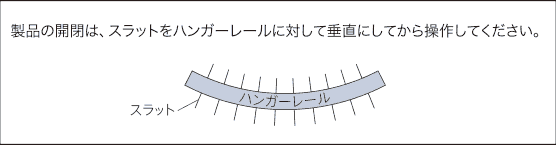

操作方法

■ツーコード操作

操作方法

製品幅とスラット端部寸法

単位:mm

製品幅とスラット端部寸法
スラット幅→
↓納まり		 80㎜ 100㎜
a
(非操作側)		 b
(操作側)		 a
(非操作側)		 b
(操作側)
片開き 操作側と納まり側が同一の場合 8 25 4 25
操作側と納まり側が異なる場合 4 43 4 33
両開き 4 25 4 25

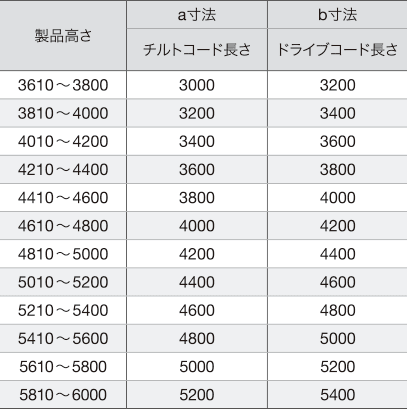

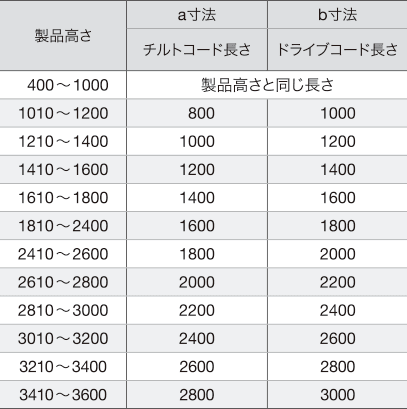

操作コードの長さ

単位:mm

操作コードの長さ 操作コードの長さ
  • ※チルトコード・ドライブコードの長さは、10㎜単位で指定することもできます。

【小さなお子さまのいらっしゃるご家庭や施設でのご使用にあたって】

・製品取付け高さなどを考慮の上、床面からドライブコードの下端までを1030㎜以上にご指定いただくと、小さなお子さまの首や体に引っ掛かりにくくなります。（1030㎜：6歳児のあご下までの長さ（JIS A 4811基準））

・オプションのコードクリップ（⑪）を使い、危険のないよう手の届かない位置までチルトコードやドライブコードをたくし上げてください。

価格(本体価格)

バーチカルブラインド カーブ 価格 ＝ 面積 × バーチカルブラインド製品本体価格 + 40,260円／台

※現地調査が必要になる場合があります。詳しくはお問い合わせください。

お問い合せ

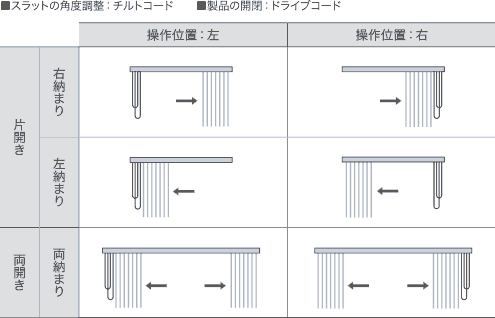

納まり

操作位置とスラットの納まりの形態の関係は下表のように分類されます。
使い勝手や開口部寸法等をご考慮の上でお選びください。

納まり

たたみしろ寸法

単位:mm

※寸法は計算値のため、実際の寸法と多少異なる場合があります。目安としてご使用ください。

※製品幅などにより、たたみしろ寸法が異なります。

※窓枠の内側にたたみしろを残さない場合の製品幅の算出方法は下記をご覧ください。

たたみ代寸法

■たたみ代計算式

■片開き

たたみ代寸法

■両開き(両納まり)

たたみ代寸法

L1：操作側のたたみしろ

L2：非操作側のたたみしろ

たたみ代寸法

※()内は「巻き込みウェイト」の場合。

■窓枠の内側にたたみしろを残さない場合の製品幅の算出方法

＊図はツーコード操作

■片開き

窓枠の内側にたたみしろを残さない場合の製品幅の算出方法

■両開き(両納まり)

窓枠の内側にたたみしろを残さない場合の製品幅の算出方法
窓枠の内側にたたみしろを残さない場合の製品幅の算出方法

※()内は「巻き込みウェイト」の場合。

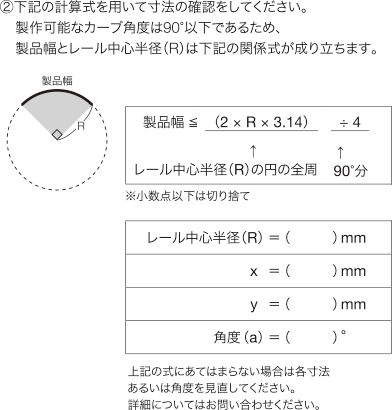

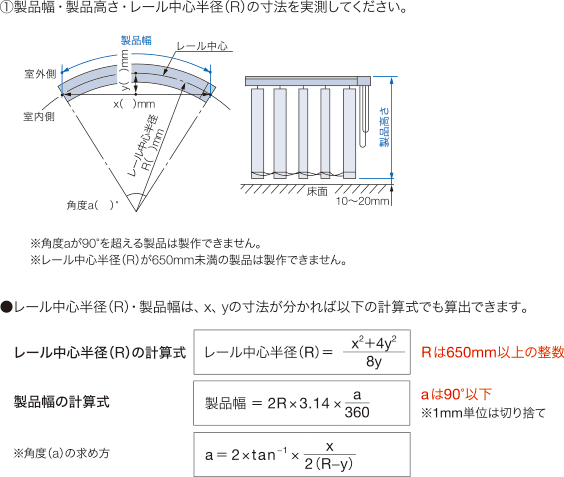

採寸方法

採寸方法

製品タイプ一覧

タチカワのバーチカルブラインドは、シーンに合わせて多彩なバリエーションをご用意しております。
※画像クリックで詳細(寸法、構造図、部品色、操作方法、取付方法など)をご確認いただけます。

標準タイプ
標準タイプ

スタンダードな窓に対応するベーシックなタイプ

100mm幅 80mm幅

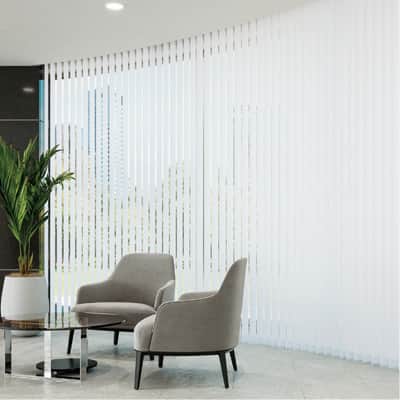

カーブタイプ
カーブ

縦型ブラインドの特徴を活かしたカーブ窓タイプ

100mm幅 80mm幅
傾斜窓タイプ
傾斜窓

窓まわりの多様な設計に対応する傾斜窓タイプ

100mm幅 80mm幅
電動タイプ
ローリーESV
電動タイプローリーESV

手動では対応しにくいビルなどの大型窓に最適

100mm幅 80mm幅
電動タイプ
ローリーESVタコスII
電動タイプローリーESVタコスII

様々な操作バリエーションが可能

100mm幅 80mm幅

■オプション

タチカワのバーチカルブラインドでは、使用するシーンに合わせた様々なブラインドの製作に対応いたします。詳しくは右記画像より「オプション」ページをご参照ください。

オプション詳細
