傾斜窓タイプ
- ・デザイン性に富んだ台形窓など、窓まわりの多様な設計に対応する傾斜窓タイプ
- ・傾斜角度は45°まで製作可能です。

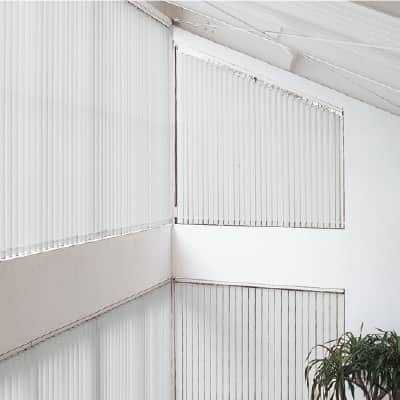

［右］バーチカルブラインド傾斜窓 V-3110ライフ（ソフトベージュ） スラット幅80mm 部品色：オフホワイト
［左］バーチカルブラインド V-3110ライフ（ソフトベージュ） スラット幅80mm 部品色：オフホワイト
| スラット幅 | 80㎜・100㎜ |
|---|---|
| 操作方法 | コード・チェーン操作 |
| 納まり | 片開き |
| 部品色 | シルバー／オフホワイト |
| 製品幅（WA） | 30～600㎝ |
| 製品高さ（HA） | 40～600㎝(400㎝)※1 |
| 傾斜角度 | 0°～45° |
| 最大面積 | 傾斜角度とスラットの種類によって異なります。 |
※1 ミント遮熱(V-3016～3020)は、製品高さ(HA)400㎝までの製作となります。
※サイズは0.1㎝単位でのオーダーになります。
※最大面積は、傾斜角度とスラットの種類によって異なります。
下表「» 製作可能区分」をご参照ください。
対応スラット一覧
※青字のNo.のスラットは洗濯機で洗うことができます。
■製作可能区分

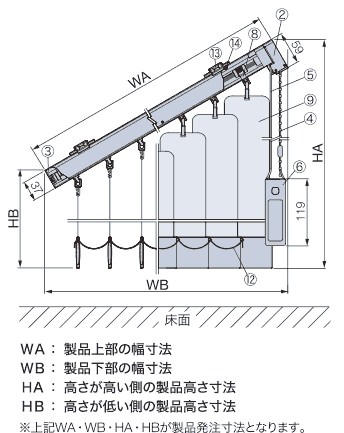

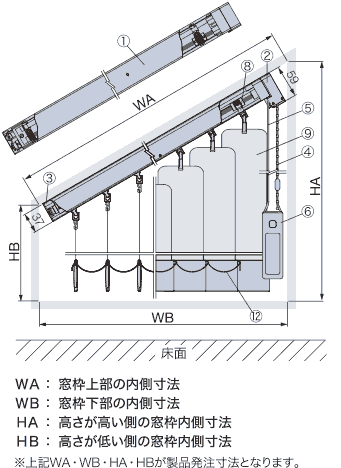

構造と部品｜傾斜窓タイプ
*納まりは片開き、たたみ込みはハンガーレールの高い位置（上部）のみになります。
単位:mm
■コード・チェーン操作

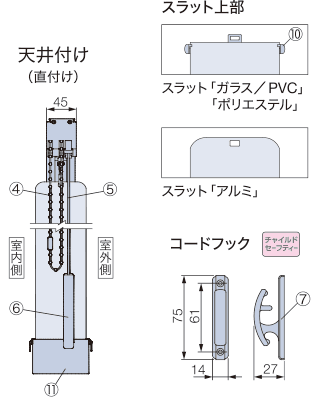

取付けブラケット
ご指定がない場合、「天井付け（直付け）」となります。
正面付けの場合は、取付け方法を「窓枠外付け（正面付けブラケット付け）」とお見積りフォームの「その他」欄にご指定ください。

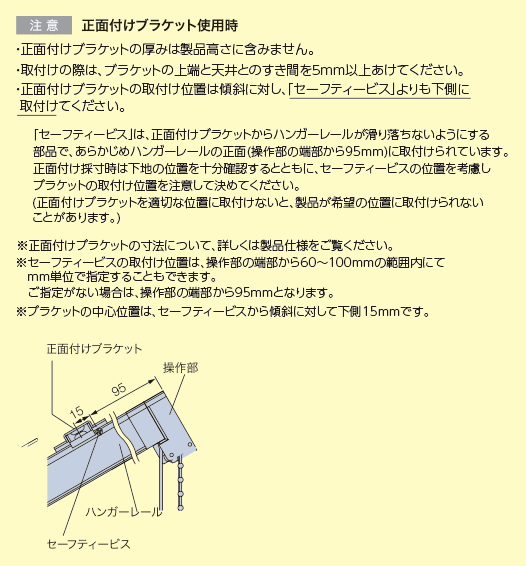

※正面付けブラケット付けの場合は、ブラケットからハンガーレールが滑り落ちないように「セーフティービス」が付きます。（セーフティービスは、操作部の端部から95mmの位置に取付けられています。）
取付け位置は操作部の端部から60～100mmの範囲内にてmm単位で指定することもできます。
指定される場合、「その他」欄にご入力ください。
※製品高さに取付けブラケットの厚みは含みませんので、ご注意下さい。
単位:mm
*図はアルミスラット
| 製品幅(WA) | 個数 |
|---|---|
| 300～1000mm | 2個 |
| ～2000mm | 3個 |
| ～3000mm | 4個 |
| ～4000mm | 5個 |
| ～5000mm | 6個 |
| ～6000mm | 7個 |
■操作部が傾斜の上部になる場合
■操作部が傾斜の下部になる場合
バランスウェイトの仕様
※バランスウェイトはスラットによって仕様が異なります。
■巻き込みウェイト
±20㎜程度、製品の高さ調整が可能です。＊()内はスラット幅80㎜の場合の寸法。
■挟み込みウェイト
バランスウェイトはスラットと同系色になります。±10㎜程度、製品の高さ調整が可能です。
部品カラー(ハンガーレール)
部品色(ハンガーレール)は、「シルバー」「オフホワイト」の2色からお選びいただけます。
※特に指定がない場合は、シルバーになります。
操作方法
■コード・チェーン操作
「スラットの角度調整」はチルトチェーンで、「製品の開閉」をドライブコードで行います。
スラットの角度調整（チルト）
Aのチルトチェーンでスラットの角度調整を行います。
・チルトチェーンの片方を引くと、スラットが回転し、角度が変わります。
・もう一方のチルトチェーンを引くと、逆方向に回転します。

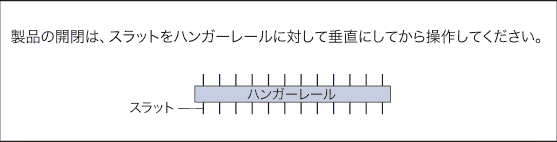

製品の開閉（ドライブ）
Bのドライブコードで製品の開閉を行います。
・ドライブコードをゆっくりと下に引き、開閉を行います。
たたみ込んだ後または途中で止めるには、引いたドライブコードを手前に傾け、その後コードフックにドライブコードを巻き付けてください。
もう一度操作する時にはドライブコードを真下に引くとストッパーが解除されます。
※高窓に取付けてある場合は、ストッパーが作動しにくくなることがあります。
その際は付属のコードフックにドライブコードを巻きつけて止めてください。

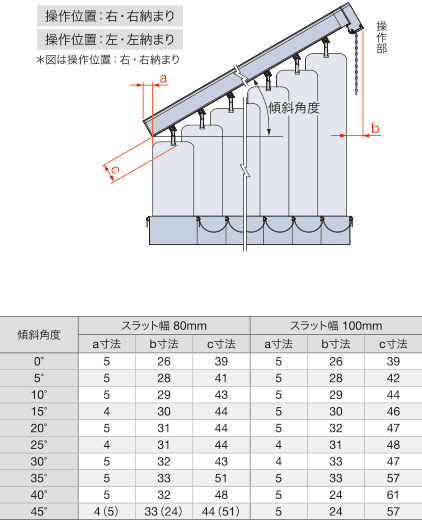

傾斜角度とすき間寸法
単位:mm
■操作部が傾斜の上部になる場合
※()内はアルミスラットの場合。
■操作部が傾斜の下部になる場合
※()内はアルミスラットの場合。
- a寸法・・・非操作側のレール端部からスラット端部までの寸法
- b寸法・・・操作側のレール端部からスラット端部までの寸法
- c寸法・・・レール下端からスラット上部スラットどうしが重なる部分（交点）までの寸法

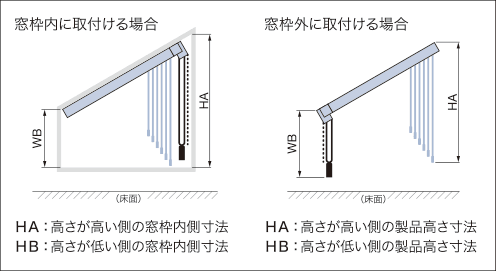

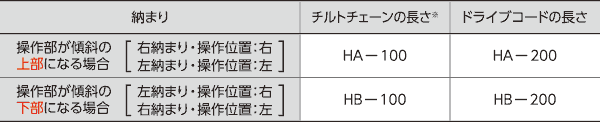

操作コードの長さ
（チルトチェーン・ドライブコード）
- ※チルトチェーンの最小長さは、約700㎜になります。
- ※チルトチェーン・ドライブコードの長さは、10㎜単位で指定することもできます。
- ※HA・HBについては、構造と部品をご覧ください。
【小さなお子さまのいらっしゃるご家庭や施設でのご使用にあたって】
・製品取付け高さなどを考慮の上、床面からドライブコードの下端までを1030㎜以上にご指定いただくと、小さなお子さまの首や体に引っ掛かりにくくなります。(1030㎜：6歳児のあご下までの長さ（JIS A 4811基準)
・コードフック(⑦)を使い、危険のないよう手の届かない位置までチルトチェーンやドライブコードを巻き付けてください。
製品重量
※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※WA・WB・HA・HBについては、構造と部品をご覧ください。
※スラット重量計算区分については、デジタルカタログの「スラット一覧」でご確認ください。
| スラット重量 計算区分 |
スラット幅 | 計算式（傾斜角度0°～34°） | 計算式（傾斜角度35°～45°） |
|---|---|---|---|
| A | 80mm | (WA×1.3)＋{(HA＋HB)×WB×0.19}(kg) | (WA×1.2)＋{(HA＋HB)×WB×0.19}(kg) |
| 100mm | (WA×1.2)＋{(HA＋HB)×WB×0.19}(kg) | (WA×1.1)＋{(HA＋HB)×WB×0.18}(kg) | |
| B | 80mm | (WA×1.5)＋{(HA＋HB)×WB×0.32}(kg) | (WA×1.3)＋{(HA＋HB)×WB×0.31}(kg) |
| 100mm | (WA×1.5)＋{(HA＋HB)×WB×0.32}(kg) | (WA×1.3)＋{(HA＋HB)×WB×0.31}(kg) | |
| C | 100mm | (WA×1.5)＋{(HA＋HB)×WB×0.44}(kg) | (WA×1.3)＋{(HA＋HB)×WB×0.43}(kg) |
- ※計算式の幅・高さの数値はメートル（m）単位で計算してください。
価格(本体価格)
＊幅・高さとも0.1cm単位での製作になります。
- ※製品１台あたりの最低価格基準面積は3.0㎡となり、面積3.0㎡未満の場合は3.0㎡ の価格になります。
- ※面積は小数第２位を四捨五入してください。
バーチカルブラインド 傾斜窓 価格 ＝ 面積 × バーチカルブラインド製品本体価格 + 加算価格

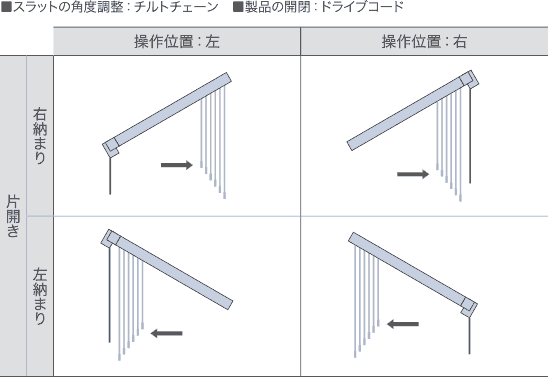

納まり
操作位置とスラットの納まりの形態の関係は下表のように分類されます。
使い勝手や開口部寸法等をご考慮の上でお選びください。
※両開きは製作できません。
※スラットの納まりは必ずハンガーレールの高い位置（上部）になります。
たたみしろ寸法
単位:mm
※寸法は計算値のため、実際の寸法と多少異なる場合があります。目安としてご使用ください。
※製品幅などにより、たたみしろ寸法が異なります。
※()内は「巻き込みウェイト」の場合。
※WA・WBについては、構造と部品をご覧ください。

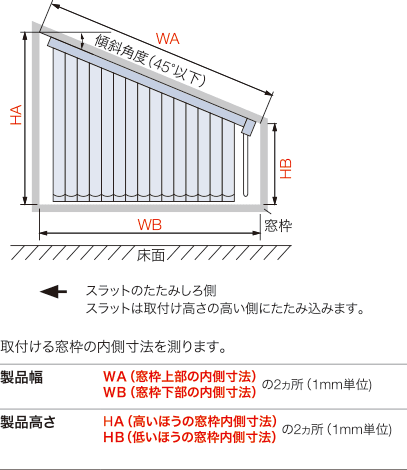

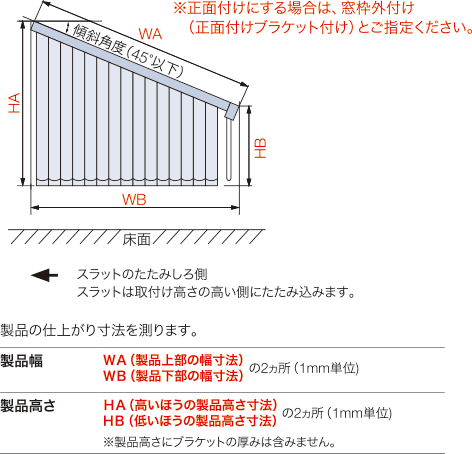

採寸方法
単位:mm
■窓枠内に取付ける場合（天井直付けのみ）
■窓枠外に取付ける場合（天井直付け・正面付け）
※正面付けにする場合は、窓枠外付け（正面付けブラケット付け）とご指定ください。
※製品高さに正面付けブラケットの厚みは含みません。
製品タイプ一覧
タチカワのバーチカルブラインドは、シーンに合わせて多彩なバリエーションをご用意しております。
※画像クリックで詳細(寸法、構造図、部品色、操作方法、取付方法など)をご確認いただけます。
■オプション
タチカワのバーチカルブラインドでは、使用するシーンに合わせた様々なブラインドの製作に対応いたします。詳しくは右記画像より「オプション」ページをご参照ください。
